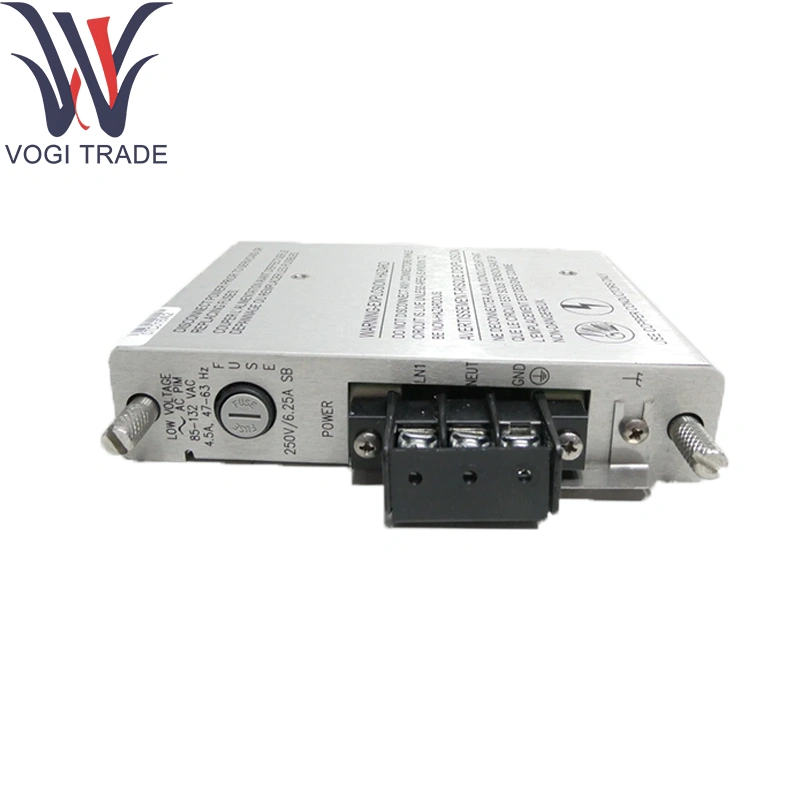

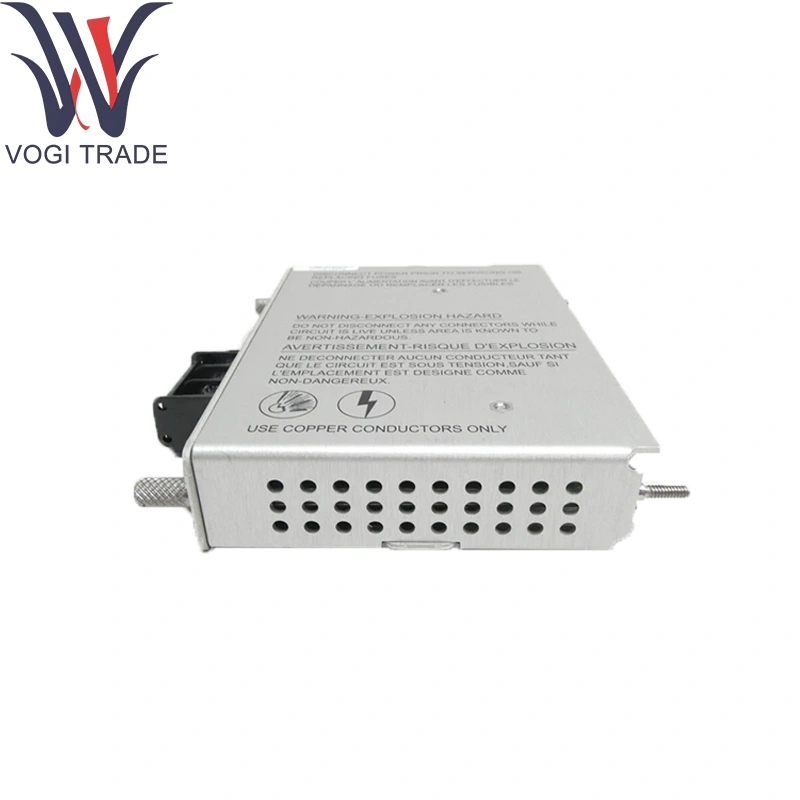

العلامة التجارية: نيفاداالوصف: 125840-02الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنيتم تثبيت وحدة Billly Nevada 125840-02 في أنظمة رف Balynevada 3500 و 3700 لتوفير طاقة AC منخفضة الجهد المنظمة لبطاقات الحاجز الآمن جوهريًا ، والإلكترونيات المساعقة ، ووحدات الإدخال/الإخراج الميدانية.
| تصنيع |
نيفادا |
| رقم النموذج |
125840-02 |
| رقم الطلب |
125840-02 |
| كتالوج |
3500/15 |
| وصف |
وحدة إدخال طاقة AC منخفضة الجهد |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
24*2.4*16 (سم) |
| وزن |
1.1 كجم |
طلب المعلومات
3500/15-AXX-BXX-CXX
ج: نوع إمداد الطاقة (الفتحة العليا)
01 AC الجهد المنخفض (85 إلى 132 فولت مع RMS)
02 AC الجهد العالي (175 إلى 264 فولت مع RMS)
03 الجهد العالي العاصمة (88 إلى 140 VDC)
04 الجهد المنخفض DC (20 إلى 30 VDC)
ب: نوع إمدادات الطاقة (الفتحة السفلية)
00 لا يوجد توريد (استخدم عندما يكون هناك حاجة إلى إمداد واحد فقط)
01 AC الجهد المنخفض (85 إلى 132 فولت مع RMS)
02 AC الجهد العالي (175 إلى 264 فولت مع RMS)
03 الجهد العالي العاصمة (88 إلى 140 VDC)
04 الجهد المنخفض DC (20 إلى 30 VDC)
ج: خيار موافقة الوكالة
00 لا شيء
01 CSA/NRTL/C.
02 ATEX/CSA (الفئة 1 ، المنطقة 2)
ملاحظة: خيار موافقة الوكالة C 02 متاح فقط إذا كان خيار مصدر الطاقة (الفتحة العلوية) هو 01 أو A 02 وإذا كان خيار مصدر الطاقة (الفتحة السفلية) هو B 00 أو B 01 أو B 02.
المعلمات الفنية
جهد المدخلات:
100-240VAC ، 50/60 هرتز (الاستشعار التلقائي) ل bendle نيفادا 125840-02
فولتية الإخراج والتقييمات:
24VAC @ 2A (للدوائر الحاجز والتحكم) في نيفادا 125840-02
12VAC @ 1A (للإلكترونيات المساعدة)
اللائحة: ± 5 ٪ في ظل ظروف التحميل الكامل
عزل:
من الابتدائية إلى الثانوية: 2KV AC
ثانوي إلى شاسيس: 1 كيلو فولت
الكفاءة: ≥85 ٪ في تحميل 50 ٪
تيار inrush: الدائرة الناعمة التي تحد من الذروة إلى 5A
ميزات الحماية:
إيقاف التشغيل الزائد مع إعادة التقييد التلقائي
حماية الدائرة القصيرة
قطع حرارية في درجة الحرارة
درجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
وظيفة المنتج
يتحول وينظم أنابيب التيار المتردد إلى إمدادات AC المنخفضة الجهد المنخفض عبر نيفادا 125840-02 ، مما يعمل على تشغيل حواجز I/O مثبتة على الرف والإلكترونيات المساعدة. تضمن حمايتها القوية قوة دون انقطاع لحواجز الجهاز الميداني ، والحفاظ على امتثال السلامة الجوهرية ومنع رحلات الإزعاج.
مجالات التطبيق
قوة حاجز السلامة الداخلية: تنشيط حواجز Zener على متن الطائرة باستخدام Nevada 125840-02 في تثبيتات Zone2/Div2.
إلكترونيات مساعدة: توفير AC منخفضة الجهد إلى مرحلات مضخة ومصابيح المؤشرات.
ألواح التحديثية: توفير قضبان AC نظيفة في الأنظمة القديمة التي تتطلب مصادر مخصصة منخفضة الجهد.
رفوف الاختبار والمعايرة: تقديم مخرجات AC مستقرة مع Nevada 125840-02 لبطاقات Proximitor لمقاعد البدلاء.
