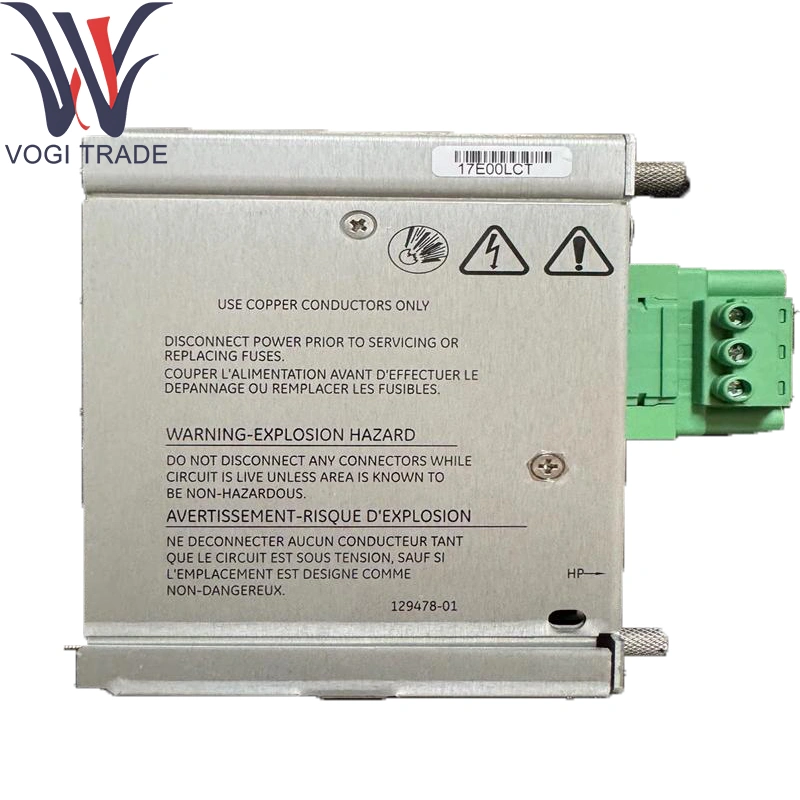

بليه نيفادا 129478-01

طلب المعلومات

وحدة إمداد الطاقة 3500/15

3500/15 -AA-BB-CC

ج: نوع إمداد الطاقة (الفتحة العليا)

03 Legacy عالية الجهد العاصمة (88 إلى 140 VDC)

04 Legacy Low Voltage DC (20 إلى 30 VDC)

05 جهد AC Universal (85 إلى 264 FAC RMS)

06 العرض العالي الجهد العاصمة

07 إمدادات العاصمة الجهد المنخفض

ب: نوع إمدادات الطاقة (الفتحة السفلية)

00 لا يوجد عرض (يستخدم عندما لا يلزم العرض)

03 Legacy عالية الجهد العاصمة (88 إلى 140 VDC)

04 Legacy Low Voltage DC (20 إلى 30 VDC)

05 جهد AC Universal (85 إلى 264 FAC RMS)

06 العرض العالي الجهد العاصمة

07 إمدادات العاصمة الجهد المنخفض

ج: موافقة الوكالة

00 لا شيء

01 CSA / NRTL / C (الفئة 1 ، القسم 2)

المعلمات الفنية

جهد المدخلات: 24VDC عبر لوحة الرف الخلفية لـ BLAY NEVADA 129478-01

جهد الإخراج: +400VDC الاسمية

حمولة تيار: ما يصل إلى 25mA مجموع في نيفادا 129478-01

التنظيم: ± 10 ٪ في ظل ظروف التحميل والإدخال المختلفة

Ripple & Noise: ≤500mvp-P (0-10khz)

الحماية: الإغلاق الزائد ، الرحلة الحرارية ، مشبك الاستقطاب العكسي

العزلة: 1.5kv دخول إلى مخرجات. 1 كيلو فولت مخرجات إلى شاسيس

الكفاءة: ~ 75 ٪ في نصف الحمل

المؤشرات: LED اللوحة الأمامية "HV OK" LED و "خطأ" LED

درجة حرارة التشغيل: 0 درجة مئوية - 65 درجة مئوية ؛ الرطوبة إلى 95 ٪ RH

وظيفة المنتج

يحول حافلة 24VDC على الحامل باستخدام BLAY NEVADA 129478-01 إلى سكة DC عالية الجهد منظمة لتشغيل أجهزة استشعار عالية الجهد ، أو شبكات الحاجز ، أو مضخمات الشحن. يوفر الكشف عن الأعطال على متن الطائرة ومؤشر حالة اللوحة الأمامية ، مما يقلل من الحاجة إلى إمدادات HV الخارجية.

Aمناطق pplication

ألواح التوربينات والضاغط القديمة: توفير الإثارة HV إلى مضخمات preamitor® الأقدم من خلال نيفادا 129478-01.

شبكات الحاجز: قيادة صفائف Zener-Barrier عالية الجهد في منشآت Zone2/Div2.

أجهزة استشعار مضخمات الشحن: تشغيل عوامل التسارع الكهروضوئية في الجيل المبكر مع نيفادا 129478-01.

مقاعد اختبار الأدوات: وحدات إرثية اختبار HV من خلال نيفادا نيفادا 129478-01.
