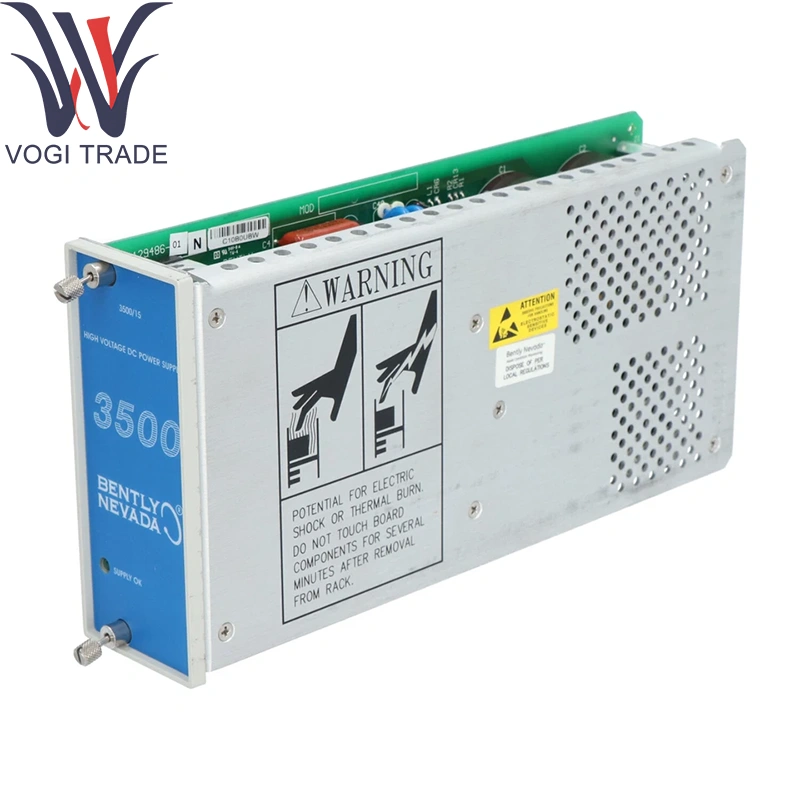

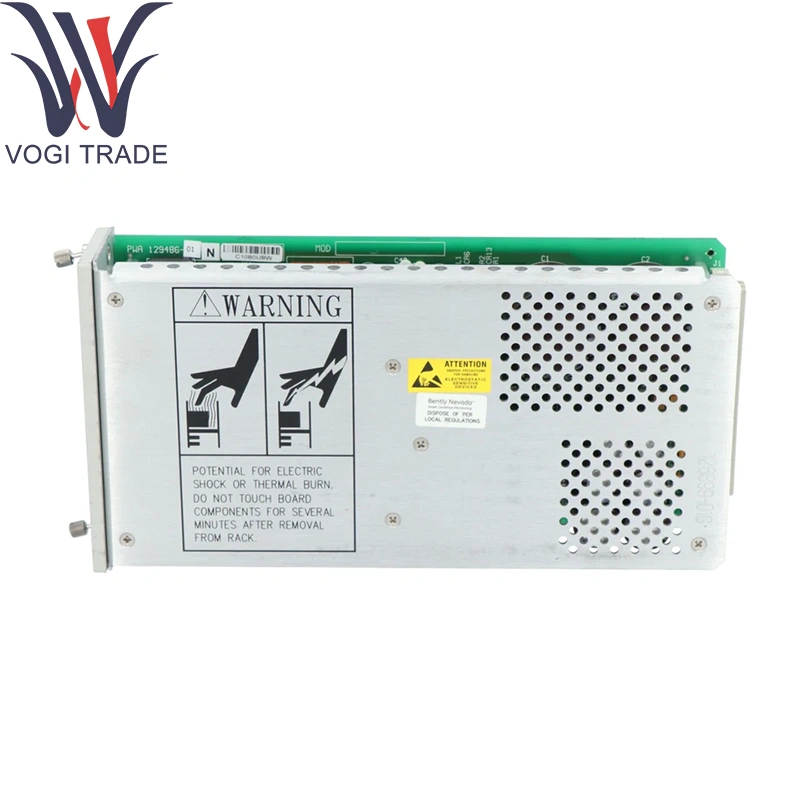

بليه نيفادا 129486-01

طلب المعلومات

3500/15-AXX-BXX-CXX

ج: نوع إمداد الطاقة (الفتحة العليا)

01 AC الجهد المنخفض (85 إلى 132 فولت مع RMS)

02 AC الجهد العالي (175 إلى 264 فولت مع RMS)

03 الجهد العالي العاصمة (88 إلى 140 VDC)

04 الجهد المنخفض DC (20 إلى 30 VDC)

ب: نوع إمدادات الطاقة (الفتحة السفلية)

00 لا يوجد توريد (استخدم عندما يكون هناك حاجة إلى إمداد واحد فقط)

01 AC الجهد المنخفض (85 إلى 132 فولت مع RMS)

02 AC الجهد العالي (175 إلى 264 فولت مع RMS)

03 الجهد العالي العاصمة (88 إلى 140 VDC)

04 الجهد المنخفض DC (20 إلى 30 VDC)

ج: خيار موافقة الوكالة

00 لا شيء

01 CSA/NRTL/C.

02 ATEX/CSA (الفئة 1 ، المنطقة 2)

ملاحظة: خيار موافقة الوكالة C 02 متاح فقط إذا كان خيار مصدر الطاقة (الفتحة العلوية) هو 01 أو A 02 وإذا كان خيار مصدر الطاقة (الفتحة السفلية) هو B 00 أو B 01 أو B 02.

المعلمات الفنية

جهد المدخلات: 24VDC (18–32V DC) عبر لوحة خلفية ل BLAY NEVADA 129486-01

جهد الخرج: ± 300VDC الاسمية (قابلة للتعديل ± 10 ٪ عبر مقياس الجهد الأمامي)

الحد الأقصى الحالي للحمل: 20mA لكل سكة قطبية (إجمالي 40mA) في نيفادا 129486-01

اللائحة: ± 5 ٪ على التحميل الكامل والإدخال تباين

Ripple & Noise: ≤300MVP-P (0-20 كيلو هرتز)

عزل:

المدخلات إلى الإخراج: 2KVDC

قضبان الإخراج إلى الهيكل: 1 kVDC

الحماية:

الإغلاق الزائد مع إعادة ضبط تلقائي في نيفادا 129486-01

قطع حرارية في درجة الحرارة

العكسي للقطعة وحماية الزواق العابرة على المدخلات

الكفاءة: ≥75 ٪ في حمولة 50 ٪

المؤشرات: مصابيح LED Pront-Panel لـ "+HV OK" ، "–HV OK" ، و "خطأ"

التصنيفات البيئية:

درجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية

درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية

الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل

وظيفة المنتج

يحول العاصمة المنخفضة الجهد إلى قضبان DC عالية الجهد المنظمة عبر نيفادا 129486-01 لأجهزة الاستشعار والحواجز المتخصصة. يراقب كل من القضبان والتقارير أخطاء لضمان الإثارة دون انقطاع.

APمناطق التجميع

الإثارة المضمّنة: تشغيل مقاييس التسارع المستندة إلى Piezo باستخدام BLAY NEVADA 129486-01 تتطلب تحيز HV.

حواجز السلامة الجوهرية: توفير شبكات الحاجز للواجهات في منطقة خطرة.

مراقبة التيارة التيار: قيادة وحدات الكشف عن شرارة الشرارة مع نيفادا نيفادا 129486-01 في أنظمة الاحتراق.

رفوف المختبر والاختبار: توفير قضبان HV قابلة للتعديل لاختبار مقاعد البدلاء.
