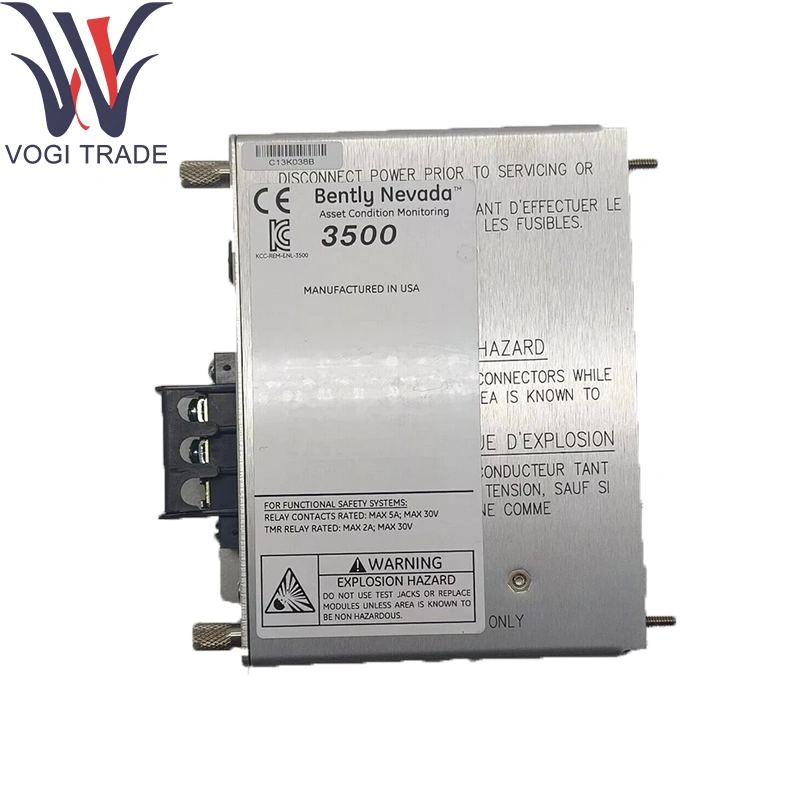

العلامة التجارية: نيفاداالوصف: 133300-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 11مدة الدفع: T/T.ميناء الشحن: شنتشنيوفر Nevada 133300-01 توزيع طاقة DC منخفض الجهد مركزي داخل أنظمة رف Balynevada 3500 و 3700.
| تصنيع |
نيفادا |
| رقم النموذج |
133300-01 |
| رقم الطلب |
133300-01 |
| كتالوج |
3500/15 |
| وصف |
وحدة إدخال الطاقة المنخفضة الجهد العاصمة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
7326909000 |
| البعد |
12*5.8*25 (سم) |
| وزن |
0.4 كجم |
طلب المعلومات
وحدة إمداد الطاقة 3500/15
3500/15 -AA-BB-CC
ج: نوع إمداد الطاقة (الفتحة العليا)
| شفرة |
وصف |
| 03 | Legacy عالية الجهد العاصمة (88 إلى 140 VDC) |
| 04 | Legacy Low Voltage DC (20 إلى 30 VDC) |
| 05 | جهد AC العالمي (من 85 إلى 264 فولت مع RMS) |
| 06 | عالي الجهد العاصمة العرض |
| 07 | إمدادات العاصمة منخفضة الجهد |
| شفرة |
وصف |
| 00 | لا يوجد إمداد (يستخدم عندما لا يلزم العرض) |
| 03 | Legacy عالية الجهد العاصمة (88 إلى 140 VDC) |
| 04 | Legacy Low Voltage DC (20 إلى 30 VDC) |
| 05 | جهد AC العالمي (من 85 إلى 264 فولت مع RMS) |
| 06 | عالي الجهد العاصمة العرض |
| 07 |
إمدادات العاصمة منخفضة الجهد |
| شفرة |
وصف |
| 00 | لا أحد |
| 01 | CSA / NRTL / C (الفئة 1 ، القسم 2) |
| 02 | ATEX / IECEX / CSA (الفئة 1 ، المنطقة 2) |
المعلمات الفنية
جهد المدخلات: 18-32VDC (24V الاسمية) عبر موصل الرف الخلفي
جهد الإخراج والتصنيف:
تنظيم 24VDC @ 6A الحد الأقصى من نيفادا نيفادا 133300-01
التنظيم: ± 5 ٪ على مدى الإدخال والتحميل الكامل
Ripple & Noise: <50mvp-P (0–20MHz)
الكفاءة: ≥92 ٪ في تحميل 50 ٪
الحماية:
الإغلاق الزائد مع إعادة تعيين تلقائي
حماية المدخلات العكسية
القطع الحراري الزائد في درجة الحرارة في نيفادا 133300-01 مع الاسترداد التلقائي
عزل:
المدخلات إلى الشاسيس: 2 kvdc
الإخراج إلى الكاسي: 1 kvdc
المؤشرات: مصابيح LED PAND PANEL لـ "Power OK" و "خطأ"
التصنيفات البيئية:
درجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
وظيفة المنتج
تكييف طاقة التيار المستمر: يقبل خلاصة DC الخام ويوفر حافلة 24VDC نظيفة ومنظمة من خلال بونغادا 133300-01 إلى وحدات المصب.
التوزيع: الطرق المحمية DC من خلال لوحة الرف الخلفية ، مما يؤدي إلى تبسيط الأسلاك.
المراقبة والتشخيص: يشرف باستمرار على صحة الإخراج من نيفادا 133300-01 وشروط التقارير إلى واجهة النظام.
مجالات التطبيق
أنظمة السلامة الجوهرية: تغذية وحدات الحاجز الداخلي باستخدام نيفادا نيفادا 133300-01 في مناطق Zone2/Div2.
رفوف المراقبة القياسية: تشغيل وحدات القرب/الاهتزاز في لوحات التحكم.
عمليات إعادة التحديثية: ترقية الألواح القديمة عن طريق استبدال طوب الطاقة الخارجية.
مقاعد الاختبار والمعايرة: توفير مصدر 24VDC مستقرًا عبر نيفادا 133300-01 لاختبار مقاعد البدلاء.
