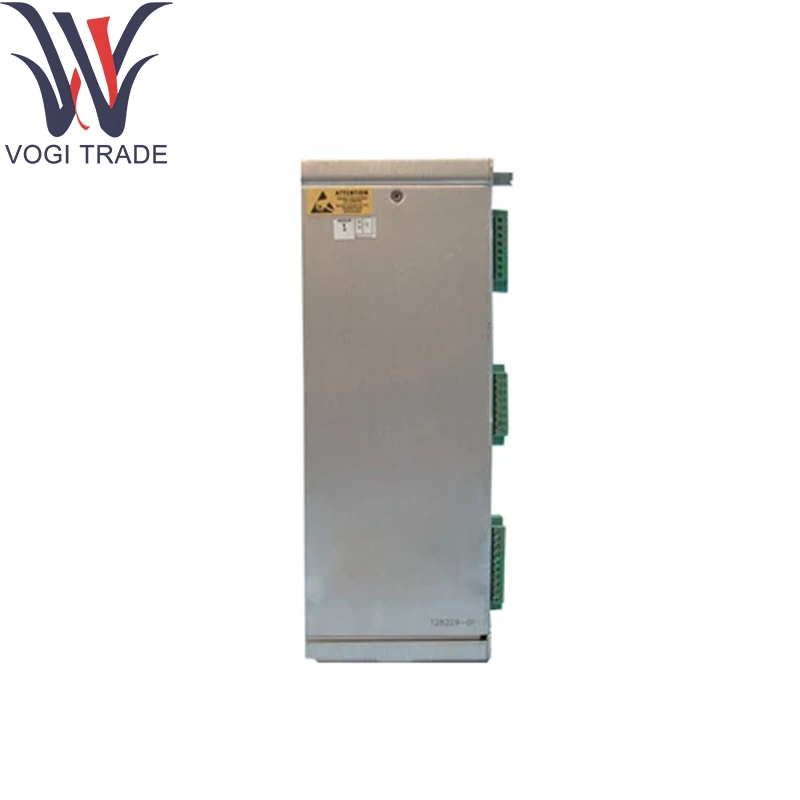

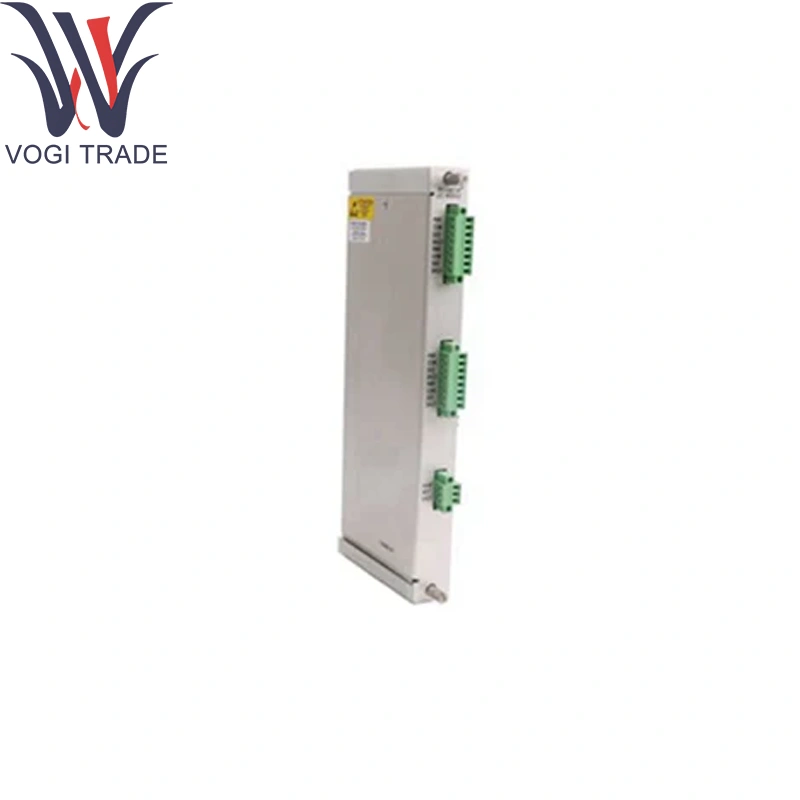

العلامة التجارية: نيفاداالوصف: 133819-02الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنيوفر نيفادا 133819-02 بلي ستة قنوات مراقبة درجة حرارة مستقلة في وحدة ¼-rack واحدة ، تقبل كل من RTDs 4-wire (PT100/PT1000) وملاءات حرارية معزولة (Typese ، J ، K ، T)
| تصنيع |
نيفادا |
| رقم النموذج |
3500/61-01-00 |
| رقم الطلب |
133819-02 |
| كتالوج |
3500 |
| وصف |
RTD/TC غير معزولة وحدة I/O الطرفيات الداخلية |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
24*2.4*24 (سم) |
| وزن |
1.6 كجم |
طلب المعلومات
للحصول على القائمة التفصيلية للموافقات الخاصة بالبلد والمنتج ، راجع دليل المرجع السريع للموافقات (108m1756) من Baly.com.
مخرجات مسجل
3500/61-AA-BB
ج: نوع وحدة الإدخال/الإخراج
0 1 RTD/TC غير معزولة I/O MODULE INTERALATIONS
0 2 RTD/TC I/O ICOLITED MODULE OFPULE
0 3 TC معزولة I/O وحدة الانتهاء الداخلية
0 4 TC عزل وحدة الإدخال/الإخراج الإنهائيات الخارجية
0 5 RTD/TC وحدة I/O غير معزولة مع الحواجز الداخلية
ب: خيار موافقة الوكالة
0 0 لا شيء
0 1 CSA/NRTL/C (الفئة 1 ، DIV 2)
0 2 ATEX/ IECEX/ CSA (الفئة 1 ، المنطقة 2)
المعلمات الفنية
القنوات: 6 مدخلات ، قابلة للتكوين حقل بشكل فردي لنيفادا 133819-02 على النحو التالي:
RTD: 4-wire (PT100/PT1000) مع الإثارة 1MA
TC: TIP المعزول (Typese/J/K/T) مع تعويض الوظيفي على متن الطائرة
نطاق RTD والدقة: -200 درجة مئوية إلى +850 درجة مئوية ، ± 0.1 درجة مئوية
النطاق الحراري والدقة: -250 درجة مئوية إلى +1372 درجة مئوية (يعتمد على النوع) ، ± 0.25 درجة مئوية (أو ± 0.1 ٪
القرار: تحويل 16 بت Δς A/D (خطوات 0.1 درجة مئوية)
معدل أخذ العينات: 2 عينات/ثانية لكل قناة (متزامنة)
مخرجات المسجل: 6 مخرجات معزولة 0-10 فولت (حتى 10 مللي أمبير) لمسجلات المخططات الخارجية
المنطق المنطقي: يقارن كل قناة بالحدود العالية/المنخفضة القابلة للبرمجة ؛ إنذارات الأعلام على الحافلة الرقمية وعبر مصابيح اللوح الأمامي
حماية المدخلات: الجهد الزائد إلى ± 35 فولت ؛ عكس الاستقطاب آمن
العزلة: قناة إلى شاسيس: 1 كيلو فولت في نيفادا 133819-02
السلطة: 24VDC عبر Packplane ؛ ≤5W
Environmental: 0 °C–70 °C operating; –40 °C–85 °C storage; up to 95 % RH non-condensing
وظيفة المنتج
تكييف الإشارات: يثير وتوضيح حلقات RTD/Thermocouple عبر Nevada بقلق 133819-02 مع إنهاء الدقة المدمجة.
الرقمنة والمقارنة: يحول الإشارات التناظرية إلى البيانات الرقمية والمقارنة مع نقاط setpoints.
واجهة المسجل: يوفر مخرجات مسجل تمثيلية متزامنة لكل قناة.
التشخيصات: مراقبة سلامة حلقة المستشعر وصحة الذات ؛ تقارير أخطاء إلى واجهة النظام.
مجالات التطبيق
درجات حرارة التوربينات والضاغط: مراقبة مستمرة باستخدام نيفادا نيفادا 133819-02 من العلب الحاملة.
مراقبة العملية السائلة: تتبع درجات حرارة مدخل/مخرج عبر المبادلات الحرارية.
صندوق التروس والختم: رسم خرائط لدرجة الحرارة متعددة النقاط مع نيفادا 133819-02 لصحة علبة التروس.
لوحات منطقة الخطرة: منشآت Zone2/Div2 التي تتطلب العزلة على متن الطائرة.
تكامل مسجل الرسم البياني: المرافق التي تحتاج إلى سجلات متشددين تتميز ببلاغ نيفادا 133819-02.
