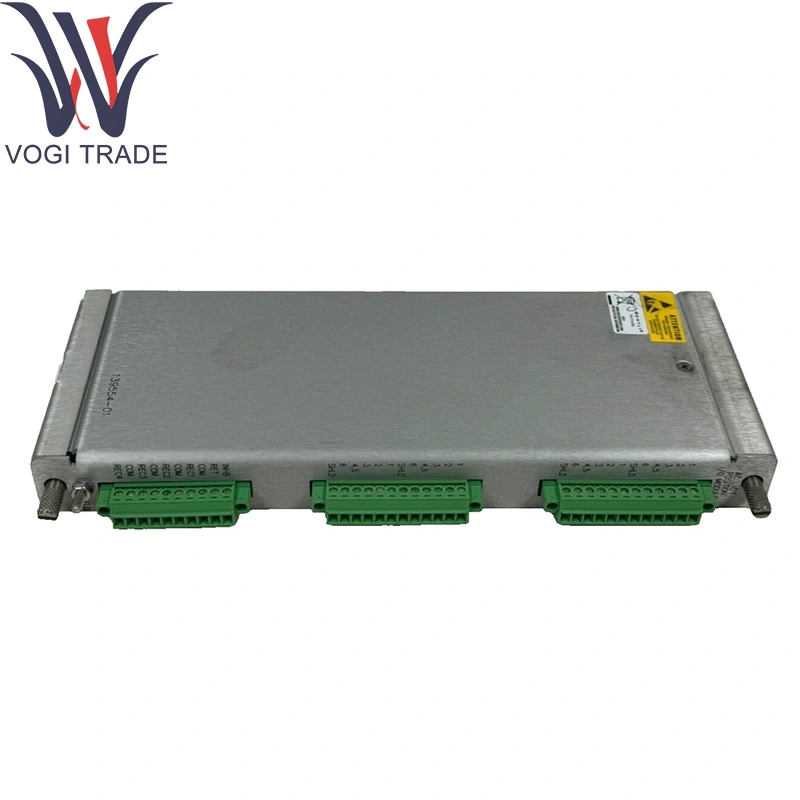

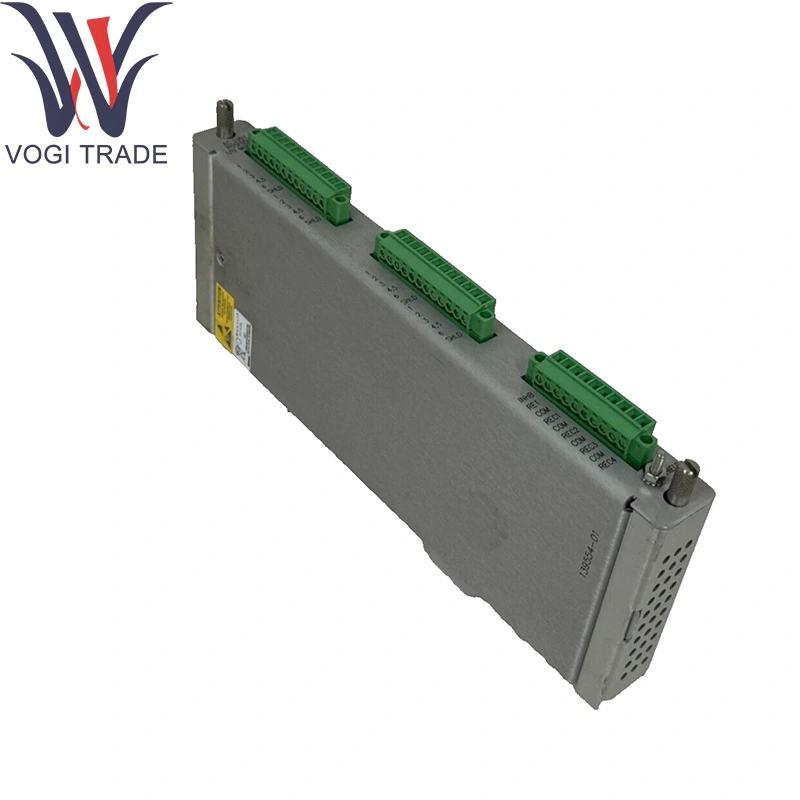

نيفادا نيفادا 135137-01

طلب المعلومات

مراقبة الموقف

3500/45-AA-BB

ج: نوع وحدة الإدخال/الإخراج

01 وحدة I/O الموضع مع الإنهاء الداخلي (Proximitor ، RPT ، DC LVDT)

02 وحدة I/O الموضع مع الإنهاءات الخارجية (Proximitor ، RPT ، DC LVDT)

05 AC LVDT Position I/O Module مع إنهاءات داخلية

06 AC lvdt وحدة I/O مع إنهاءات خارجية

ب: موافقة الوكالة

00 لا شيء

01 Cnrtlus (الفئة 1 ، القسم 2)

02 ATEX / IECEX / CSA (الفئة 1 ، المنطقة 2)

المعلمات الفنية

القنوات: 4 مدخلات مستقلة LVDT (التفاضلية ، 4 سلك) لنيفادا 135137-01

الإثارة: 3vrms في 4 كيلو هرتز لكل قناة (مذبذب داخلي) في نيفادا نيفادا 135137-01

نطاقات المدخلات (تحدد البرامج):

± 1mm ، ± 2mm ، ± 5mm ، ± 10mm يمتد

التحويل والقرار: 16 بت Δς ADC ، أخذ العينات المتزامنة ؛ ~ 0.002 ٪ من الامتداد

الدقة: ± 0.1 ٪ من النطاق الكامل بعد المعايرة الحقل

معدل أخذ العينات: 1 كيلو هرتز لكل قناة ، في وقت واحد

العزلة: 1 كيلو فولت قناة إلى شاسيس وقناة إلى قناة

التشخيص: اكتشاف أجهزة الاستشعار ، الدائرة المفتوحة/القصيرة ، إنذارات مفرطة المدى لكل قناة

استهلاك الطاقة: ≤6W من لوحة خلفية 24VDC

التصنيفات البيئية:

درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية

درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية

الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل

منتج FUNCنشوئها

يوفر نيفادا 135137-01 إثارة AC مستقرة إلى LVDTs ، مما يلغي المذبذبات الخارجية. يقوم إزالة تحديث المخرجات التفاضلية ، وإشارات الموضع الخطية ، وترقيم البيانات بدقة 16 بت. يقارن المواقف مع الحدود القابلة للبرمجة لأجهزة الإنذار الزائدة وتراقب بشكل مستمر سلامة الحلقة.

مجالات التطبيق

مراقبة دفع التوربينات: تتبع الموضع المحوري في الوقت الحقيقي باستخدام نيفادا 135137-01 لمنع الفرك

المتبادل قضيب ومكبس الموضع: مراقبة زمنية/مسكن في المحركات/الضواغط

ردود الفعل في وضع الصمام: التحكم الدقيق في صمامات العملية

توسيع نطاق الولادة النهائية للمولد: مراقبة الحركة المحورية تحت النمو الحراري

الصيانة القائمة على الحالة: تحليل الاتجاه عبر نيفادا نيفادا 135137-01 لجدولة الخدمة التنبؤية
