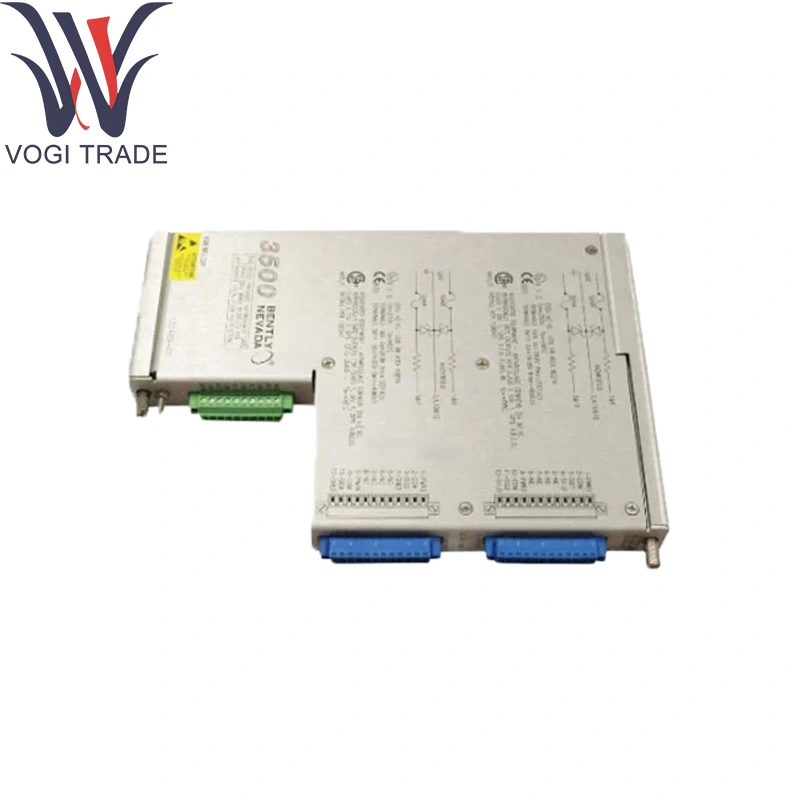

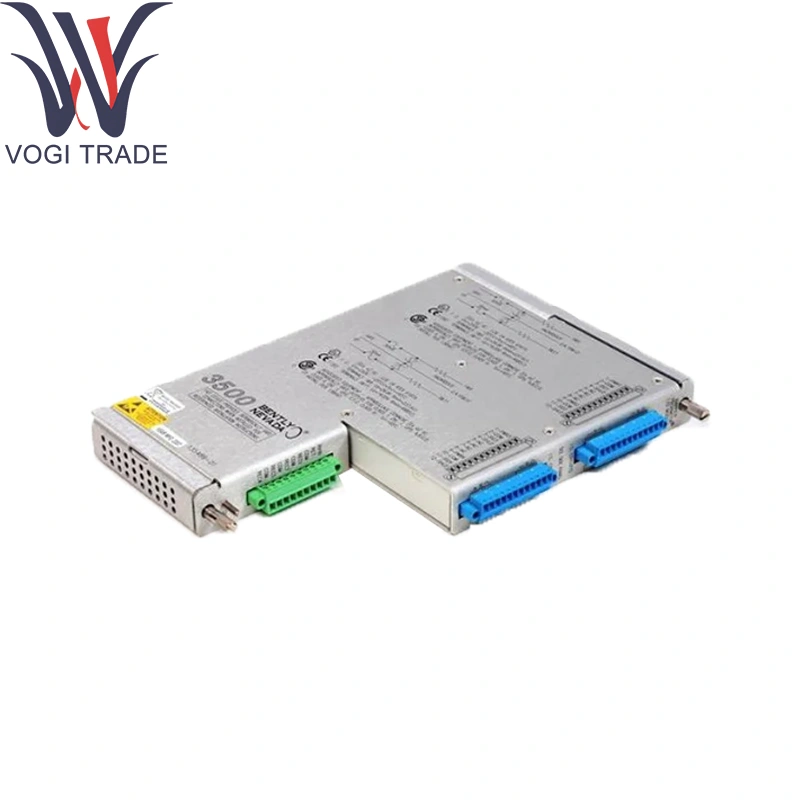

العلامة التجارية: نيفاداالوصف: 135489-03الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 135489-03 مثبتة في رف 3500/00 ، وشروط الوحدة 135489-03 حتى أربعة إشارات القرب من القرب أو الاهتزاز في المناطق الخطرة (Zone2/Division2).
| تصنيع |
نيفادا |
| رقم النموذج |
3500/40M-06-00 |
| رقم الطلب |
135489-03 |
| كتالوج |
3500 |
| وصف |
وحدة I/O مع الحواجز الداخلية |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
24*12*2.4 (سم) |
| وزن |
0.46 كجم |
طلب المعلومات
وصف المنتج
3500/42M-AA-BB
ج: نوع وحدة الإدخال/الإخراج
انظر أنواع الوحدات الإدخال/الإخراج في الصفحة 19.
ب: خيار موافقة المنطقة الخطرة
00
لا أحد
01
CSA / NRTL / C (الفئة 1 ، القسم 2)
02
ATEX / IECEX / CSA (الفئة 1 ، المنطقة 2)
المعلمات الفنية
القنوات: 4 مدخلات تمثيلية معزولة (القرب أو اهتزاز IEPE) من نيفادا بيل بصراحة 135489-03
حواجز السلامة الجوهرية: شبكة Zener-Diode/Barrier داخلية لكل قناة ، معتمدة على Classi ، Zone2/Div2
الإثارة المسبار: –23vdc @ ≤12ma لكل قناة (معزولة الحاجز) في نيفادا 135489-03
نطاق الإدخال: 0–50VP-P إخراج مسبار التيار أو إدخال 4-20MA IEPE
تكييف الإشارة:
ربح قابل للبرمجة (× 1 إلى × 10)
مرشحات تمرير النطاق القابلة للتحديد (1 × ، 2 × ، النطاق العريض)
إنهاء مدخلات مدمج (1KΩ للتحقيقات ؛ 120Ω ل IEPE)
العزلة: 1 كيلو فولت قناة إلى شاسي
استهلاك الطاقة: 24VDC (18-32VDC) ، ≤4W المجموع
البيئة:
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ≤95 ٪ RH ، غير متكامل لنيفادا 135489-03
وظيفة المنتج
تكييف الإشارة الآمن جوهريًا: يطبق الإثارة ، وعزل الحاجز ، والتصفية ، والخطية من خلال نيفادا نيفادا 135489-03 على مخرجات المستشعر.
تبسيط منطقة الخطر: يلغي الحاجة إلى حاويات الحاجز الخارجية من خلال دمجها على متنها في نيفادا 135489-03 ، مما يقلل من مساحة اللوحة.
إخراج البيانات الرقمية: يحول الإشارات المشروطة إلى بث البيانات الرقمية التي تم خُدمها عبر زمنية على ناقل 3500 Backplane.
وحدات دعم الأساسية
3500/00 هيكل الرف: يوفر الطاقة ، حافلة الطائرة الخلفية ، والدعم الميكانيكي لنيفادا 135489-03
وحدة واجهة النظام 3500/01: تجمع بيانات الإدخال/الإخراج الرقمية
3500/03 وحدة إخراج التتابع: مخرجات ترحيل Form-C Drives
3500/04 وحدة التناظرية والمخرج
3500/65 وحدة فقدان الإشارة: يكتشف فشل التحقيق أو الكابل
