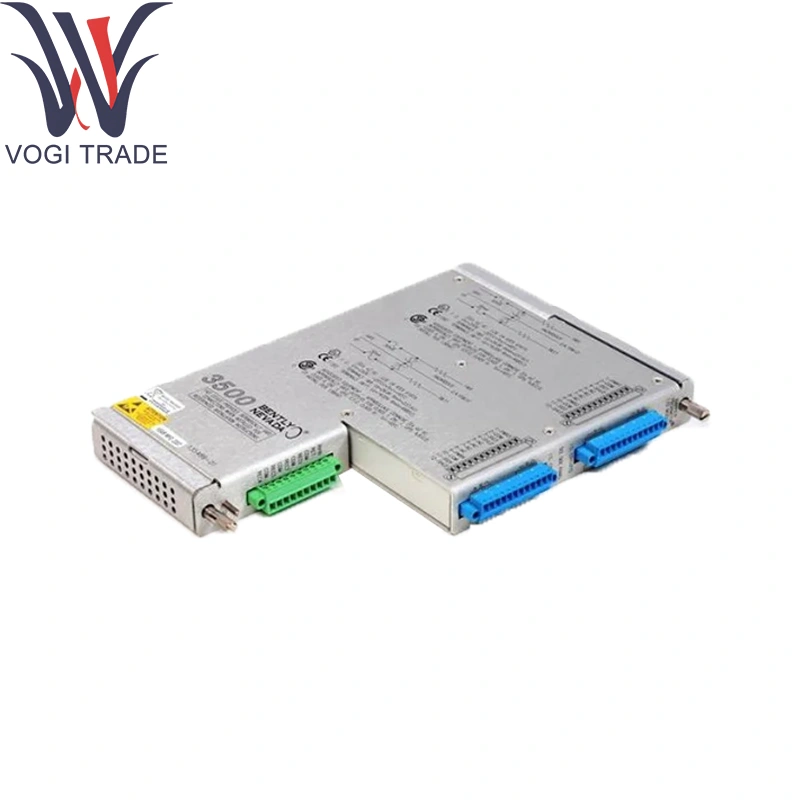

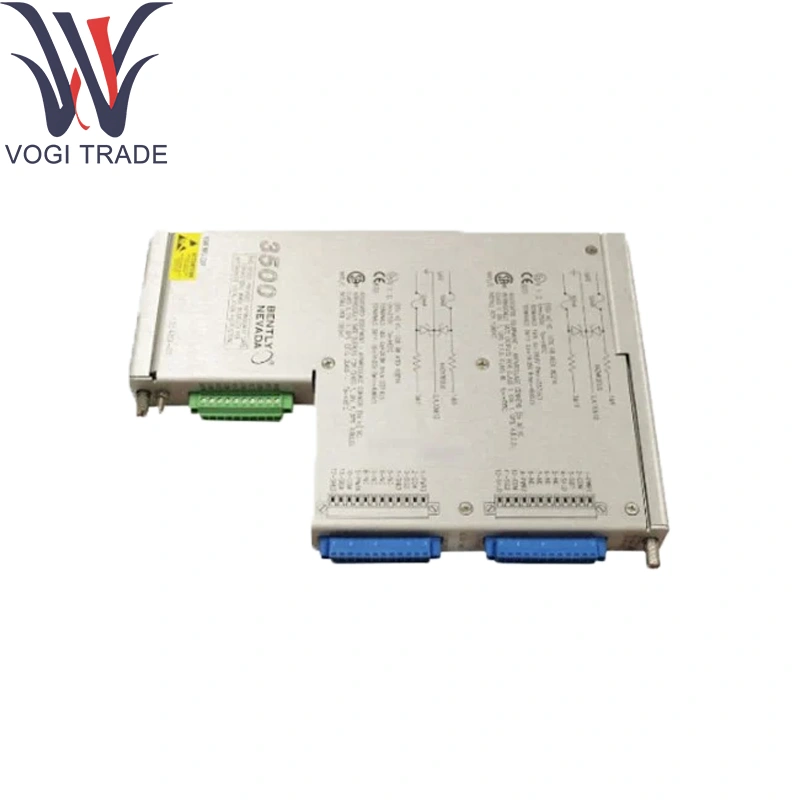

العلامة التجارية: نيفاداالوصف: 135489-04الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 11مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 135489-04 يتم تثبيت في رف سلسلة 3500 لحالة ورقمنة الإشارات من ما يصل إلى أربعة تحقيقات قرب من الدوامة.
| تصنيع |
نيفادا |
| رقم النموذج |
3500/40M-03-00 |
| رقم الطلب |
135489-04 |
| كتالوج |
3500 |
| وصف |
وحدة الإدخال/الإخراج proximitor مع الحواجز الداخلية والإنهائيات الداخلية |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
24*16*2.4 (سم) |
| وزن |
0.46 كجم |
طلب المعلومات
شاشة proximitor
3500/40M-AA-BB
ج: نوع وحدة الإدخال/الإخراج
01
وحدة الإدخال/الإخراج proximitor مع الإنهاء الداخلي
02
وحدة الإدخال/الإخراج proximitor مع إنهاء خارجي
03
وحدة الإدخال/الإخراج proximitor مع الحواجز الداخلية والإنهائيات الداخلية
ب: خيار موافقة المنطقة الخطرة
00
لا أحد
01
CSA / NRTL / C (الفئة 1 ، القسم 2)
02
ATEX / IECEX / CSA (الفئة 1 ، المنطقة 2)
المعلمات الفنية
القنوات: 4 مدخلات قرب-محفوظات (تحقيقات ناشطة في الدوامة))
الإثارة المسبار: –23 V DC ، 12 مللي أمبير لكل قناة (معزولة عبر الحواجز الداخلية)
نطاق الإدخال: 0–50 V P-P Probe Output
تكييف الإشارة:
1 kΩ مقاومات إنهاء التحقيق في نيفادا 135489-04
كسب وموضوع قابل للبرمجة عبر رف وحدة المعالجة المركزية
قابلة للاختيار 1 × ، 2 × ونطاقات مرشح النطاق العريض
عزل:
حواجز زنر السلامة الداخلية لكل قناة
1 كيلو فولت قناة إلى جلفانية العزلة في نيفادا نيفادا 135489-04
مخرجات التنبيه/الحالة: البيانات الرقمية أكثر من 3500 Backplane Bus ؛ مصابيح LED على متن القناة الحاضرة والخطأ
الطاقة: 24 فولت DC (18-32 فولت DC) ، ≤ 4 W استهلاك
البيئة:
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ≤ 95 ٪ RH ، عدم تكثيف لنيفادا 135489-04
وظيفة المنتج
تشير الشروط التي تحددها إدي كورنت من خلال نيفادا 135489-04-مما يؤدي إلى إثارة الإثارة والتصفية والخطية-وترقيتها إلى بيانات الاهتزاز والتخليص. ينقل القياسات والتشخيصات عبر ناقل الحافلة الرقمية لسلسلة 3500 إلى وحدة واجهة النظام.
وحدات دعم الأساسية
3500/65 وحدة فقدان الإشارة: للكشف عن فشل التحقيق أو الكابل
وحدة واجهة النظام 3500/01: تجمع البيانات المشروطة من نيفادا بيرد 135489-04 3500/03 وحدة الترحيل: يوفر مخرجات ترحيل Form-C
3500/04 وحدة التناظرية والمخرجات: تحويل القيم المقاسة إلى 4-20 مللي أمبير حلقات
تحقيقات القرب والكابلات: 3300 XL Series تحقيقات متوافقة مع Bill Nevada 135489-04
