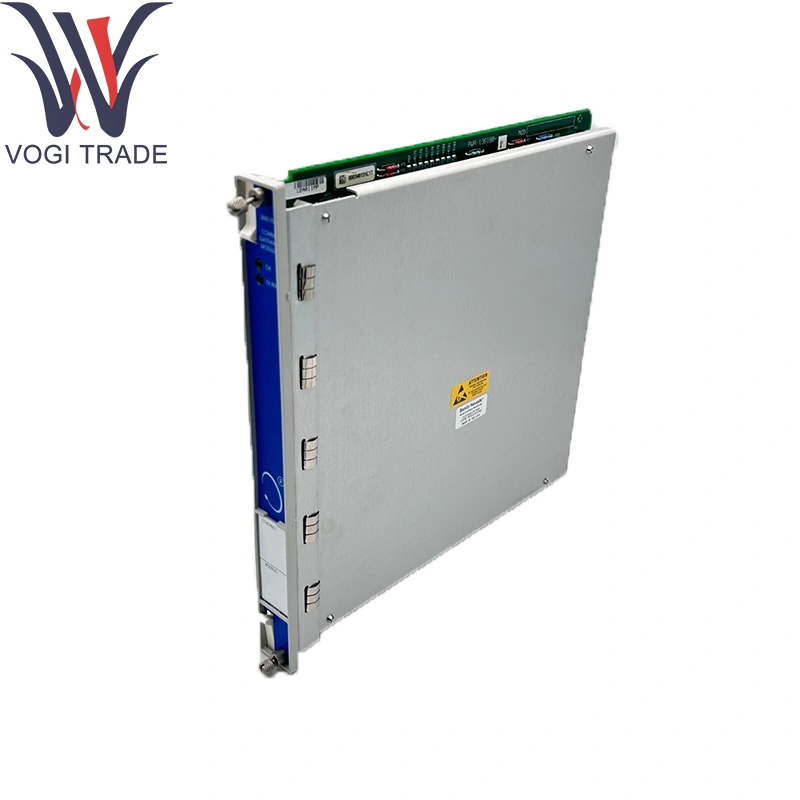

العلامة التجارية: نيفاداالوصف: 136180-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 16مدة الدفع: T/T.ميناء الشحن: شنتشنيوفر Nevada 136180-01 تحويلًا سلسًا للبروتوكول وتوجيه البيانات بين حافلة مراقبة الآلات 3500 وشبكات التحكم الخارجية أو إدارة الأصول.
| تصنيع |
نيفادا |
| رقم النموذج |
3500/92-04-01-00 |
| رقم الطلب |
136180-01 |
| كتالوج |
3500 |
| وصف |
وحدة بوابة الاتصال |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
24*2.4*9.91 (سم) |
| وزن |
0.44 كجم |
طلب المعلومات
3500/92 بوابة الاتصالات 3500/92-AA-BB-CC
| مجال |
رمز الخيار |
وصف |
| ج: نوع وحدة الإدخال/الإخراج |
01 |
Modbus RS232/RS422 I/O وحدة |
|
|
02 | وحدة I/O Modbus RS485 |
|
|
03 | Ethernet/RS232 Modbus I/O وحدة |
|
|
04 | Ethernet/RS485 Modbus I/O وحدة |
| ب: نوع الذاكرة |
01 | ذاكرة منخفضة |
| ج: خيار موافقة الوكالة |
00 | لا أحد |
|
|
01 | CSA/NRTL/C. |
|
|
02 | CSA/ATEX/IECEX |
المعلمات الفنية
Backplane Interface: موصلات حافلة رقمية 3500 قناة ثنائية القناة (50 دبوسًا) لـ BLAY NEVADA 136180-01
موانئ إيثرنت:
2 × 10/100Base-T RJ-45 (دعم الارتباط الزائد)
المنافذ التسلسلية:
2 × RS-485 (Modbus RTU) على كتلة الطرفية القابلة للتوصيل
البروتوكولات المدعومة:
balynevada 3500 نفق الحافلات
Modbus RTU/TCP ، OPC UA ، Ethernet/IP
أداء:
إجمالي الإنتاجية التي تصل إلى 100 كيلو بايت في الثانية على المسلسل ، 100 ميغابت في الثانية على Ethernet
حتمية الإدخال/الإخراج المسح الضوئي ≤5ms باستخدام نيفادا 136180-01
الذاكرة ووحدة المعالجة المركزية:
64 ميغابايت من السرد للتخزين المؤقت
فلاش 16 ميجابايت للبرامج الثابتة/التكوين
قوة:
24VDC عبر الرف الخلفي (18-32VDC) ، 0.5A كحد أقصى
التصنيفات البيئية:
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ≤95 ٪ RH ، غير التكوين
وظيفة المنتج
سد البروتوكول: يتحول وخرائط 3500 إطارات البيانات إلى بروتوكولات شبكة قياسية الصناعة عبر نيفادا نيفادا 136180-01.
تجميع البيانات: المخازن المؤقتة والمجاميع المستشعر والبيانات التشخيصية للنقل بالجملة دون تحميل ناقل المراقبة.
التكرار في الشبكة: Ethernet مزدوج المنفذ مع ارتباط ببنيات توفر عالية.
إدارة التكوين: Web-UI و Serial-Console Tools في Nevada 136180-01 لإعدادات تعيين العناوين وإعدادات الأمان.
مجالات التطبيق
أنظمة التحكم الموزعة: علامات التغذية للآلات الصحية في DCS/SCADA من خلال نيفادا بليجا 136180-01 للمناسبة المركزية.
منصات إدارة الأصول: الاندماج مع المؤرخين في مراقبة الحالة عبر OPC UA.
شبكات المراقبة عن بُعد: تنفق 3500 بيانات على مستوى المصنع على مستوى المصنع.
التكامل القديم: سد المنشآت الأقدم 3500 في أطر IIOT الحديثة مع نيفادا نيفادا 136180-01 دون استبدال رفوف المجال.
