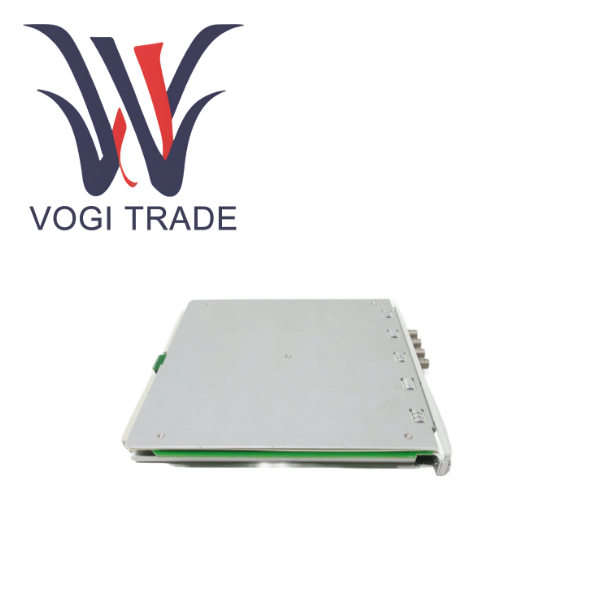

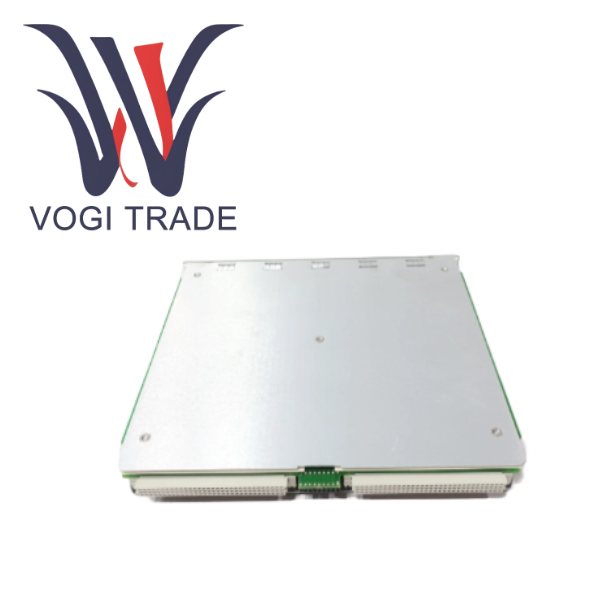

بنتلي نيفادا 140734-02

نظرة عامة على المنتج

140734-02 وحدة مراقبة اهتزاز Proximitor عالية الأداء ذات أربع قنوات أطلقتها شركة Bently Nevada، وهي شركة تابعة لشركة Baker Hughes. باعتباره أحد المكونات الأساسية لنظام مراقبة الحالة والحماية الميكانيكية 3500، تم تصميم 3500/42M خصيصًا لمراقبة الاهتزازات والإزاحة والموقع بشكل شامل للآلات الدوارة والترددية المهمة.

3500/42M يعتمد تصميم فتحة 1/4 بعرض واحد ويمكن إدخاله مباشرة في حامل قياسي 3500. الميزة الأبرز هي درجة المرونة العالية والوظائف المتعددة التي تمت برمجتها من خلال برنامج تكوين الحامل 3500 المصاحب، ويمكن تكوين كل زوج من القنوات بشكل مستقل لأداء أي واحدة من ما يصل إلى تسع وظائف قياس مختلفة. بما في ذلك الاهتزاز الشعاعي، الإزاحة المحورية، التوسع التفاضلي، الانحراف المركزي، REBAM، التسارع، السرعة، الاهتزاز المحوري المطلق ومنطقة القبول الدائرية. يمكّن هذا التصميم متعدد الوظائف في جهاز واحد 140734-02 من التكيف مع مجموعة واسعة من سيناريوهات التطبيق، بدءًا من المضخات والمراوح البسيطة وحتى مجموعات مولدات التوربينات البخارية والضواغط المعقدة. مما يجعل 3500/42M خيارًا مثاليًا للحماية الميكانيكية الشاملة ومراقبة الحالة.

الميزات الوظيفية للمنتج

أزواج قنوات متعددة الوظائف وقابلة للبرمجة

يتمثل الابتكار الأساسي لـ 140734-02 في أن القنوات الأربع للوحدة مقسمة إلى زوجين. يمكن تكوين كل زوج بشكل مستقل وفي وقت واحد لأداء مهام قياس مختلفة. على سبيل المثال، يمكن تكوين القناتين 1 و2 لمراقبة الاهتزاز الشعاعي، بينما يمكن تكوين القناتين 3 و4 في نفس الوقت لمراقبة الإزاحة المحورية. يعزز هذا التصميم بشكل كبير معدل الاستخدام ومرونة تطبيق الوحدات الفردية.

تدعم مكتبة القياسات الشاملة 9 أنواع من القياسات، والتي تغطي تقريبًا جميع المعلمات الميكانيكية الرئيسية للآلات الدوارة.

تشمل أنواع الإزاحة الاهتزاز الشعاعي، وموضع الدفع، والتمدد التفاضلي، والانحراف المركزي.

وتنقسم فئة السرعة إلى السرعة والتسارع.

REBAM التشخيصي المتقدم، منطقة القبول الدائرية.

اهتزاز العمود المطلق للنوع المركب.

إخراج قيمة ثابتة غنية وإنذار دقيق

بالإضافة إلى RMS البسيط، لكل نوع قياس، لا تقوم الوحدة 3500/42M بحساب قيمة RMS الإجمالية فحسب، بل تقوم أيضًا بإخراج سلسلة من القيم الثابتة. على سبيل المثال، في وضع الاهتزاز الشعاعي، ستنتج 140734-02 السعة المباشرة، والفجوة، وسعة 1X، وتأخر المرحلة 1X، وسعة 2X، وسعة Smax، وما إلى ذلك. توفر هذه البيانات الغنية أدلة أساسية لتشخيص الأعطال بشكل متعمق.

يوفر نظام الإنذار القابل للبرمجة والمكون من مستويين مستويين من إنذارات ترحيل الأجهزة: التنبيه والخطر. يمكن ضبط عتبة التشغيل والتأخير الزمني للإنذار بدقة من خلال البرنامج، مما يمنع بشكل فعال التعثر الكاذب الناتج عن التداخل الفوري ويضمن العمل في الوقت المناسب في ظروف العمل الخطيرة حقًا.

تكامل قوي للنظام وقدرات تشخيصية

يتيح الإخراج القياسي 4-20mA إمكانية إخراج قيم القياس الرئيسية لكل قناة إلى DCS/PLC من خلال إشارة 4-20mA، مما يحقق المراقبة المركزية.

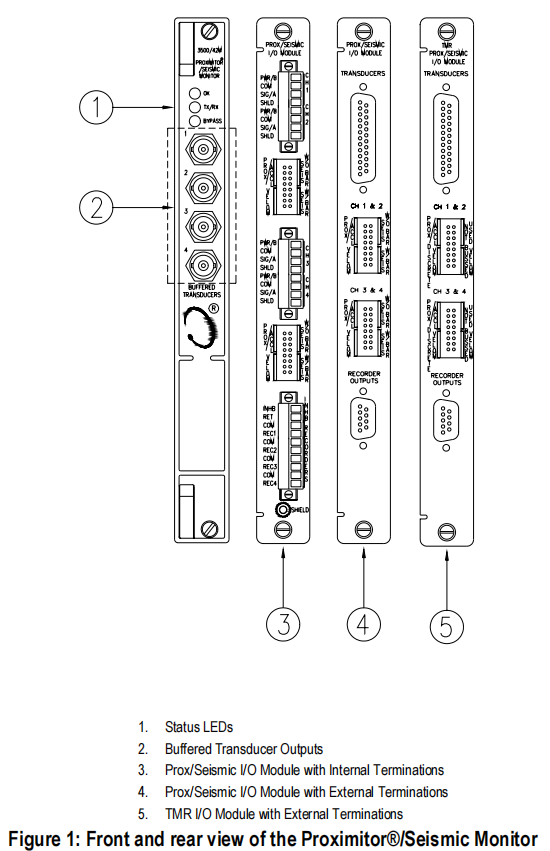

يوفر مخرج المخزن المؤقت للوحة الأمامية إشارات مستشعر خام عالية الجودة، مما يسهل المهندسين في الموقع لإجراء تحليل مفصل للطيف والشكل الموجي باستخدام جامعي البيانات المحمولة.

توفر مصابيح اللوحة الأمامية الثلاثة 140734-02 لموظفي الصيانة معلومات بديهية عن الحالة الصحية وحالة الاتصال ووضع التشغيل للوحدات.

نطاق الصناعة المطبق

ينطبق 3500/42M 140734-02 على جميع المجالات الصناعية الثقيلة ذات المعدات الدوارة المعقدة والحرجة.

في مجال الطاقة والطاقة، نقدم مراقبة شاملة للتوربينات البخارية وتوربينات الغاز والمولدات، بما في ذلك الاهتزاز الشعاعي/المحوري، وتآكل محامل الدفع، والتمدد الحراري، وثني العمود الكبير، وصحة المحمل.

تعتبر مراقبة حالة ضواغط التدفق الطاردة المركزية/المحورية الكبيرة ومحرضات المفاعلات في صناعة البتروكيماويات، وخاصة الإنذار المبكر بالأخطاء في المحامل الدوارة، ذات أهمية حيوية.

أي معدات رئيسية في مجال المعادن والتعدين وصناعة الورق والأسمنت وغيرها من الصناعات التي تتطلب مراقبة عالية الدقة ومتعددة الوظائف للاهتزاز والإزاحة.
