بنتلي نيفادا 146031-01 190093-01

ميزات المنتج

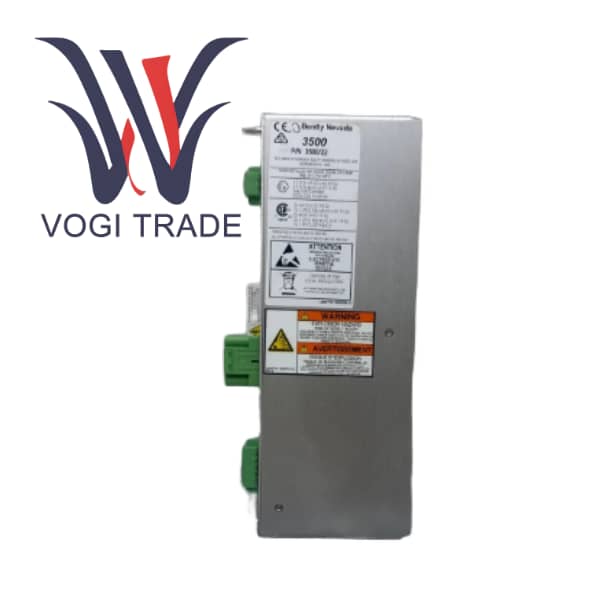

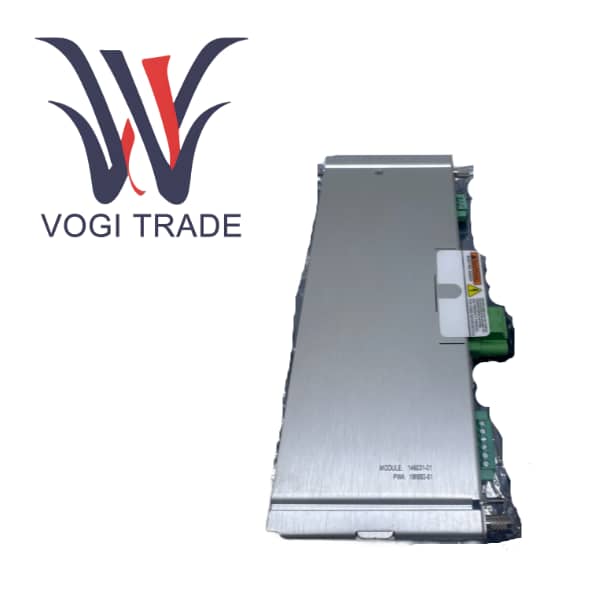

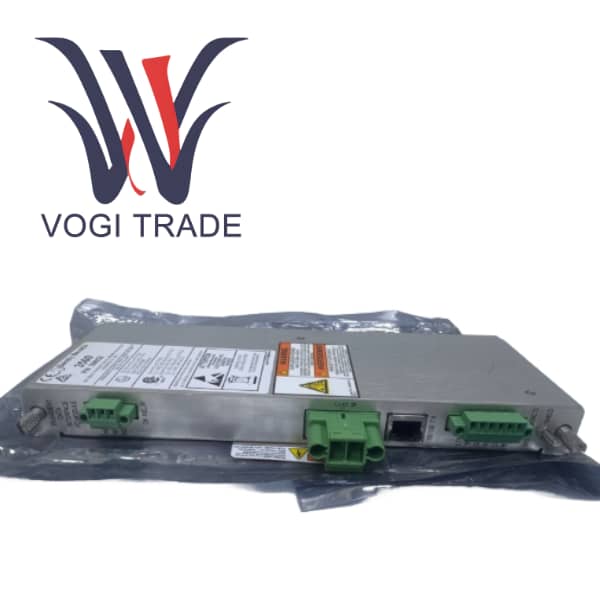

Bently Nevada 146031-01 PWA190093-01 عبارة عن وحدة إدخال/إخراج 10Base-T/100Base-TX Ethernet، مصممة خصيصًا لأنظمة واجهة البيانات العابرة 3500/22M (TDI) كواجهة اتصال مهمة. تدعم هذه الوحدة التكامل السلس لرف المراقبة الميكانيكية Bently Nevada 3500 مع أنظمة عالية المستوى (مثل برنامج GE's System 1®) عبر شبكة إيثرنت القياسية. باعتبارها الطبقة المادية وطبقة ربط البيانات، يمكنها نقل بيانات الصحة الميكانيكية المهمة (بما في ذلك قيم الحالة المستقرة والأشكال الموجية العابرة ومعلومات الإنذار) من نظام المراقبة إلى منصة إدارة الأصول للتحليل والتشخيص في الوقت الفعلي.

باعتبارها مكونًا أساسيًا لنظام 3500، يتم تثبيت هذه الوحدة في فتحة خلفية كاملة الارتفاع مخصصة للحامل وهي ضرورية لأي تثبيت يتطلب الحصول على البيانات المستندة إلى الشبكة والتكوين عن بعد.

المواصفات والمعلمات

معيار الاتصالات       10Base-T و100Base-TX Ethernet، المتوافق مع IEEE 802.3.

معدلات البيانات                             10 ميجابت في الثانية و100 ميجابت في الثانية، الاستشعار التلقائي والتفاوض التلقائي

البروتوكولات المدعومة                بروتوكول مضيف BN (للاتصال بتكوين 3500، والحصول على البيانات، وبرامج العرض)

                                             بروتوكول BN TDI (للتواصل مع برنامج GE System 1®)

اتصال مادي                 موصل                منفذ RJ-45 فردي

                                             نوع الكابل               كابل إيثرنت قياسي محمي من الفئة 5

                                             الحد الأقصى لطول الكابل      100 متر (328 قدمًا)

مؤشرات الحالة (مصابيح LED)           مدمجة في اللوحة الأمامية لوحدة TDI الرئيسية (OK، TX/RX، CONFIG OK، TM).

الحدود البيئية              درجة حرارة التشغيل      -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)

                                             درجة حرارة التخزين         -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)

                                             الرطوبة                         95% عدم التكثيف

الأبعاد المادية              الارتفاع × العرض × العمق       241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة)

                                             الوزن                              0.20 كجم (0.44 رطل)

                                             مساحة الحامل                      تتطلب فتحة خلفية واحدة كاملة الارتفاع.

                                             موافقات المناطق الخطرة    متوفرة مع تكوين الحامل المناسب (على سبيل المثال، CSA/NRTL للفئة I، Div 2؛ ATEX/IECEx للمنطقة 2).

ميزات المنتج

يمكن لواجهة Ethernet مزدوجة السرعة الاتصال بمرونة بالبنية التحتية التقليدية للشبكة بسرعة 10 ميجا بت في الثانية والحديثة بسرعة 100 ميجا بت في الثانية، وتدعم التفاوض التلقائي على السرعة ووضع الطباعة المزدوجة.

تم تصميم التصميم الصناعي القوي والمتين خصيصًا للتشغيل الموثوق به في البيئات الصناعية القاسية، ويتميز بنطاق واسع من درجات حرارة التشغيل ويتوافق مع مناعة التوافق الكهرومغناطيسي الصناعي ومعايير الإشعاع EN 61000-6-2، EN 61000-6-4.

يمكن استخدام تكامل النظام السلس، الذي يدعم الاتصال ثنائي الاتجاه، للتكوين (باستخدام بروتوكول مضيف BN) والحصول المستمر على البيانات (باستخدام بروتوكول BN TDI)، مما يضمن إمكانية دمج 3500 حامل بشكل كامل في شبكة مراقبة المصنع.

يسهل دعم أنواع البيانات الشاملة نقل جميع البيانات الرئيسية التي تم جمعها بواسطة TDI، بما في ذلك:

القيم الثابتة، مثل الاهتزاز العام ودرجة الحرارة

الأشكال الموجية الديناميكية المتزامنة وغير المتزامنة

بدء/تمرير البيانات العابرة

بيانات الإنذار والحدث

تستخدم الكابلات المبسطة موصلات RJ-45 العالمية وكابلات CAT5e القياسية. بالمقارنة مع أنظمة الكابلات المخصصة، فإنه يبسط عملية التثبيت وإدارة قطع الغيار واستكشاف الأخطاء وإصلاحها.
