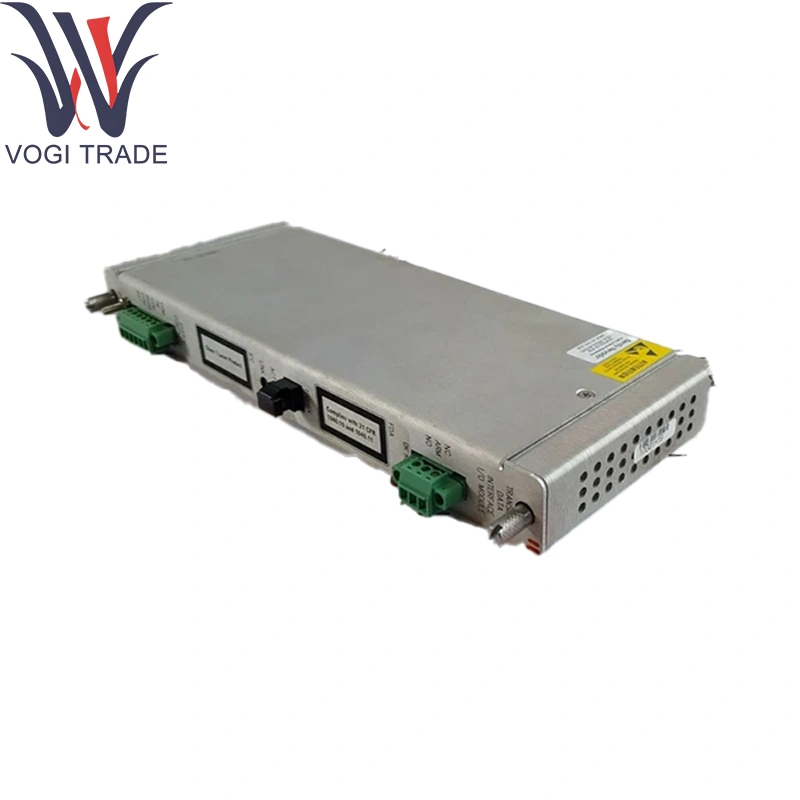

العلامة التجارية: نيفاداالوصف: 146031-02الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنيوفر Billy Nevada 146031-02 ارتباطًا قويًا بالألياف البصرية المعزولة جلفانيا بين رفوف سلسلة 3500 الموزعة وعقد التحكم المركزي أو المراقبة.
| تصنيع |
نيفادا |
| رقم النموذج |
3500/22M |
| رقم الطلب |
146031-02 |
| كتالوج |
سلسلة 3500 م |
| وصف |
100Base-FX (الألياف البصرية) I/O وحدة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
30*5*8 (سم) |
| وزن |
1.4 كجم |
طلب المعلومات
أنقذ
288055-01 وحدة واجهة بيانات عابرة قياسية مع كابل USB
123m4610* 10 أقدام إلى كابل USB
146031-01 10Base-T/100Base-TX I/O وحدة
146031-02 100Base-FX (الألياف البصرية) I/O وحدة
161580 3500/22M دليل مستخدم التشغيل وصيانة TDI
164466 ملحقات الشبكة ورقة البيانات
00580441 رأس موصل ، الإنهاء الداخلي ، الموضع 3 ، الأخضر
00580436 رأس موصل ، الإنهاء الداخلي ، 6 مواقع ، أخضر
رأس الموصل 111M5777 ، الإنهاء الداخلي ، الموضعين ، الأخضر
رأس موصل 166M2390 ، نوع الربيع في الدفع (بديل لـ PN 00580436)
رأس موصل 166M4363 ، نوع الربيع في الدفع (بديل لـ PN 00580441)
146031-03 10Base-T/100Base-TX I/O MODULE GLD مطلي
146031-04 100BASE-FX (الألياف البصرية) وحدة I/O مطلية GLD
المعلمات الفنية

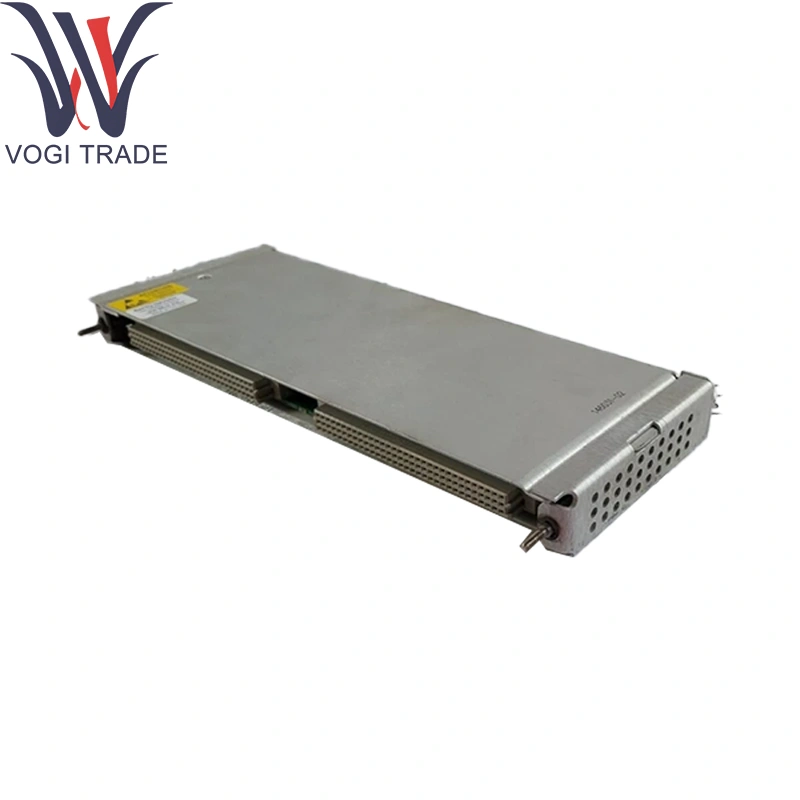

Backplane Interface: موصلات مزدوجة 50 دبوسًا لـ 3500 حافلة رقمية داخل/خارج في نيفادا 146031-02
منافذ الألياف: 2 × 100Base-Fx Multimode SC أو ST (تعتمد على خيار العميل)
الطول الموجي: 1300 نانومتر
المسافة القصوى: حتى 2 كم على 62.5/125 ميكرومتر الألياف ؛ ما يصل إلى 5 كيلومترات على الألياف 50/125 ميكرومتر مع نيفادا 146031-02
معدل البيانات: 100 ميجابت في الثانية كاملة
طوبولوجيا الشبكة: من نقطة إلى نقطة أو سلسلة ديزي أو حلقة (مع مدير حلقة الألياف الخارجية)
العزلة: ≥2kV العزلة البصرية إلى الكاسي
المؤشرات: LEDS اللوحة الأمامية للربط/النشاط عبر منفذ الألياف ؛ Packplane-Ok ؛ قوة موافق
الطاقة: 24VDC عبر لوحة الرف الخلفية (18-32VDC) ، ≤0.5a
التصنيفات البيئية:
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ≤95 ٪ RH ، غير التكوين
وظيفة المنتج
سد الألياف البصرية: أنفاق الشفافية 3500 إطارات الحافلات فوق الألياف عبر نيفادا بليه 146031-02 ، مع الحفاظ على حركة الحماية في الوقت الفعلي.
التواصل لمسافات طويلة: يمتد الشبكة إلى ما وراء حدود النحاس ، محصن من EMI وحلقات الأرض.
دعم الحلقة الزائدة: يتكامل في طبولوجيا حلقة الألياف المزدوجة لتوافر عالي.
التشخيصات والمراقبة: الإبلاغ عن الحالة المستمرة عن صحة الألياف واتصال الطائرة الخلفية.
مجالات التطبيق
محطات توليد الطاقة: ربط توربينات/مولد عن بعد للتحكم في الغرف باستخدام نيفادا بانك نيفادا 146031-02 عبر المحطات الفرعية.
البتروكيماويات والتكرير: الاتصالات عبر مناطق المنطقة الخطرة.
التعدين والمعادن: ألياف الألياف البصرية في بيئات صاخبة كهربائيا مع نيفادا بليه 146031-02.
منصات النفط والغاز: الاتصالات طويلة المسافات التي تتميز ببراعة نيفادا 146031-02 أعلاه/أسفل سطح السفينة مع حماية البرق.
SKIDS-Automation Skids: لوحات مثبتة على التزلج وحدات تتطلب اتصالًا قويًا بالألياف.
