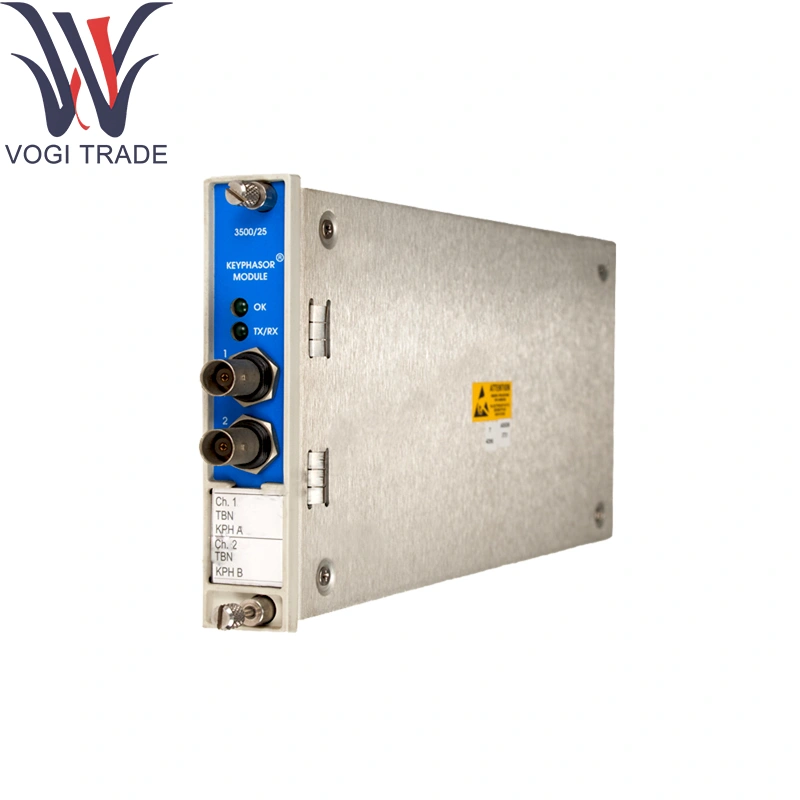

العلامة التجارية: نيفاداالوصف: 149369-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 13مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 149369-01 مصممة لسرعة العمود عالي الدقة واستشعار المرجع المرجعية مع قمع الارتعاش المتقدم والميزات التشخيصية.
| تصنيع |
نيفادا |
| رقم النموذج |
3500/25-01-01-01 |
| رقم الطلب |
149369-01 |
| كتالوج |
3500 |
| وصف |
وحدة keyphasor المحسنة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
12*2.4*25 (سم) |
| وزن |
1.4 كجم |
طلب المعلومات
3500/25-AA-BB-CC
ج: عدد القنوات
01 بطاقة KeyPhasor ذات نصف قناة فردية (طلب لثلاثان)
02 اثنان من بطاقات Keyphasor ذات نصف قناة نصف مرتفعة (طلب ل 4 قنوات)
ب: نوع وحدة الإدخال/الإخراج
01 وحدة I/O مع إنهاء داخلي
02 وحدة الإدخال/الإخراج مع الإنهاءات الخارجية
03 حاجز داخلي I/O مع إنهاء داخلي
04 وحدة I/O معزولة مع إنهاء داخلي (مصمم للاستخدام مع الالتقاط المغناطيسي)
05 وحدة I/O المعزولة مع إنهاء خارجية (مصممة للاستخدام مع الالتقاط المغناطيسي)
ج: خيار موافقة الوكالة 00 غير مطلوب
01 Cnrtlus (الفئة 1 ، Div 2)
02 ATEX/IECEX/CSA (Class 1 Zone 2)
المعلمات الفنية
القنوات:
2 × مدخلات سرعة التحقيق في Current Current (0–50VP-P) لـ BLAY NEVADA 149369-01
2 × TTL/CMOS keyphasor® أو مدخلات مؤشر التشفير
2 × المدخلات الرقمية المساعدة لعلامات متعددة المراحل
الميزات المحسنة:
تكييف إشارة منخفضة على متن الطائرة (<10ns RMS Jitter)
التصفية الرقمية القابلة للبرمجة ودونه لقنوات الفهرس
تتبع خط الأساس التلقائي الصدر لتعويض التحقيق الانجراف
نطاق السرعة: 0.1 هرتز إلى 50 كيلو هرتز (مسبار) ؛ ما يصل إلى 100 كيلو هرتز (تشفير)
دقة الطابع الزمني: ± 100ns دقة لكل حدث
منطق الرحلة المفرط: اكتشاف عتبة الجهاز مع الاستجابة الفرعية millisecond
العزلة: ≥1kv قناة إلى شاسيس في نيفادا 149369-01
استهلاك الطاقة: 24VDC عبر Packplane ، ≤4w
التصنيفات البيئية:
التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH
وظيفة المنتج
يوفر Billy Nevada 149369-01 سرعة الدقة وتكييف الطور لإشارات Corrent و Keyphasor® ، مما يؤدي إلى قمع الضوضاء/الانجراف. يلتقط الطابع الزمني للحدث بدقة ± 100ns لتخطي التسجيل وتسلسل التسجيل. مراقبة إشارة الصحة وتغذي البيانات النظيفة في منطق رحلة الزائدة.
مجالات التطبيق
التوربينات البخارية والغاز: حماية السرعة الزائدة باستخدام نيفادا 149369-01 للوحدات المتوازية
ضواغط الطرد المركزي: ردود الفعل السريعة للسيطرة مع واجهات رحلة عالية التحقيق
محركات Marine و Turboshaft: توقيت دقيق مع نيفادا 149369-01 في بيئات الاهتزازات العالية
مزامنة المولد: تسلسل الأحداث والتراجع عن توصيل الشبكة
خلايا الأبحاث والاختبار: التقاط السرعة عالية الدقة لتجارب الدوران الديناميكي
