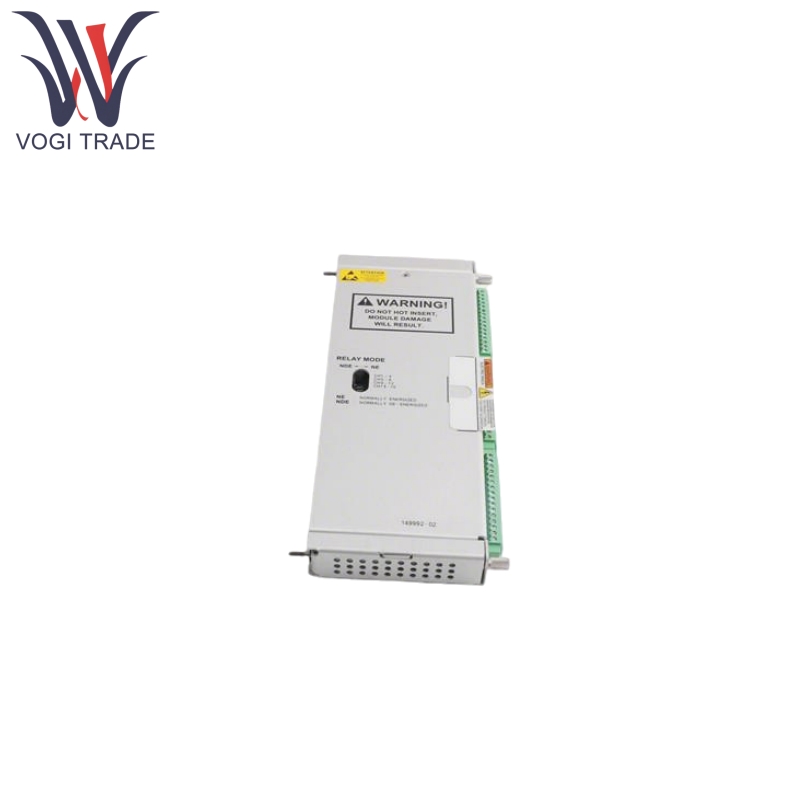

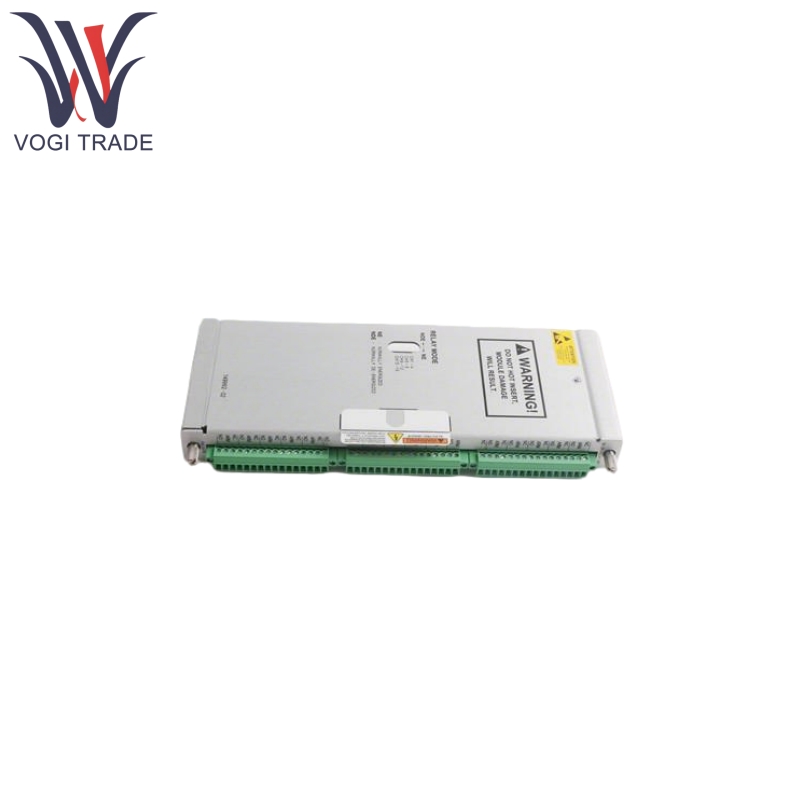

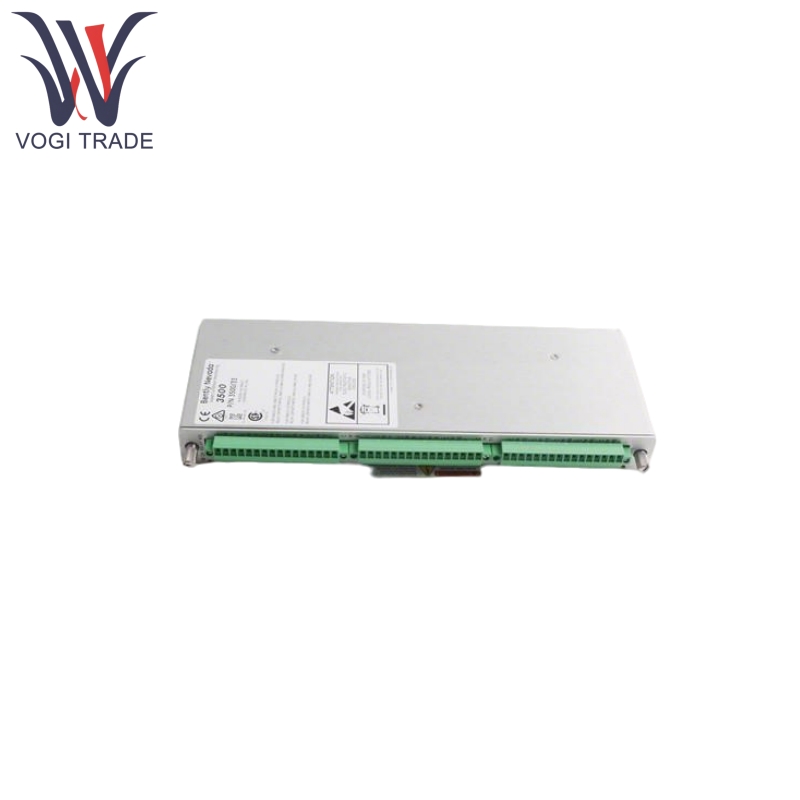

العلامة التجارية: نيفاداالوصف: وحدة إخراج التتابع FAILSAREالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنيوفر نيفادا 1499992-02 16 مخرجات ترحيل مستقلة ويدعم تصميمًا آمنًا للفشل لضمان تنفيذ موثوق لإجراءات الحماية حتى في حالة وجود خلل في النظام. تتمثل وظيفتها الأساسية في تحويل إشارات الإنذار من نظام المراقبة إلى مخرجات اتصال التتابع لتشغيل عمليات الإغلاق أو الإنذارات أو منطق التحكم الآخر.
| تصنيع |
نيفادا |
| رقم النموذج |
149992-02 |
| رقم الطلب |
149992-02 |
| كتالوج |
- |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
8538900000 |
| البعد |
24*24*4cm |
| وزن |
0.6 كجم |
ميزات المنتج
يحتوي نيفادا 149992-02 على 16 مخرج ترحيل قابل للبرمجة بشكل مستقل و/أو توليفات الدعم و/أو المنطق لمطابقة ظروف الإنذار المعقدة بمرونة.
لدى نيفادا 149992-02 تصميم آمن من الفشل يتوافق مع معايير ATEX ومواقع تقسيم المناطق في أمريكا الشمالية لضمان الموثوقية في البيئات الخطرة.
يخضع نيفادا 149992-02 لموافقات السلامة وعادة ما لا تتجاوز فولتية الإخراج الترحيل 30 VRMs لتجنب خطر الصدمة الكهربائية.
يتم استخدام Billy Nevada 149992-02 مع برنامج تكوين الحامل 3500 (الإصدار ≥ 3.3) ، وبرنامج الحصول على البيانات (الإصدار ≥ 2.40) وبرنامج عرض البيانات (الإصدار ≥ 1.40).
المنتج باستخدام المبدأ
يتلقى نيفادا 1499992-02 إشارات الإنذار من 3500 شاشة ويدفع جهات اتصال الترحيل المقابلة بعد الحكم من قبل معالج المنطق الداخلي. يمكن للمستخدمين تكوين ظروف الزناد للمرحلات من خلال البرنامج لتحقيق استراتيجية الحماية الهرمية.
إشارة الدخل: متوافقة مع إشارات حالة الإنذار (التنبيه/الخطر) من نظام المراقبة 3500.
سعة الاتصال: القيمة النموذجية هي 30 VDC/2 A (الحمل المقاوم).
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية ، مناسبة للبيئات الصناعية.
مزود الطاقة: توفره مزود الطاقة 3500 (مثل 3500/15) مع استهلاك للطاقة حوالي 10.5 W.
تطبيق المنتج
في ضواغط الطرد المركزي في المصافي ، يراقب نيفادا 149992-02 معلمات إزاحة عمود العمود في الوقت الفعلي مع 3300 من أجهزة استشعار التيار الدوامة. توفر قنوات التتابع الـ 16 الخاصة بها حماية مشغل متدرج عندما يتجاوز الإزاحة عتبة 0.5 ملم المحددة في معيار API 617.
في مراقبة التوسع الحراري لغلاف التوربينات لتكسير الإيثيلين ، يعمل نيفادا 149992-02 بالتزامن مع مراقبة الإزاحة 3500/45 لجمع بيانات التوسع في الوقت الفعلي عبر أجهزة استشعار LVDT. عندما يتجاوز معدل التمدد المحوري 0.02 مم/دقيقة ، فإن إخراج التتابع يدفع صمام المؤازرة الهيدروليكية لتنظيم تدفق البخار ، وفي الوقت نفسه يؤدي إلى تشغيل نظام ESD لبدء توربينات الاستعداد لضمان التشغيل المستمر للمسكم.
في نباتات التحريك المائي ذات الغازات المتفجرة ، يضمن تصميمها الآمن من الفشل أن تظل اتصالات التتابع مفتوحة في حالة وجود دائرة قصيرة في خط المستشعر ، مما يمنع انفجارًا ناتجًا عن شرارة كهربائية. تتيح قدرة الاتصال 30VDC/2A على التشغيل المباشر لصمام الملف اللولبي المقاوم للانفجار لإغلاق الطوارئ لإمداد الوقود.
