بليه نيفادا 176449-02

طلب المعلومات

رقم الجزء: 176449 02

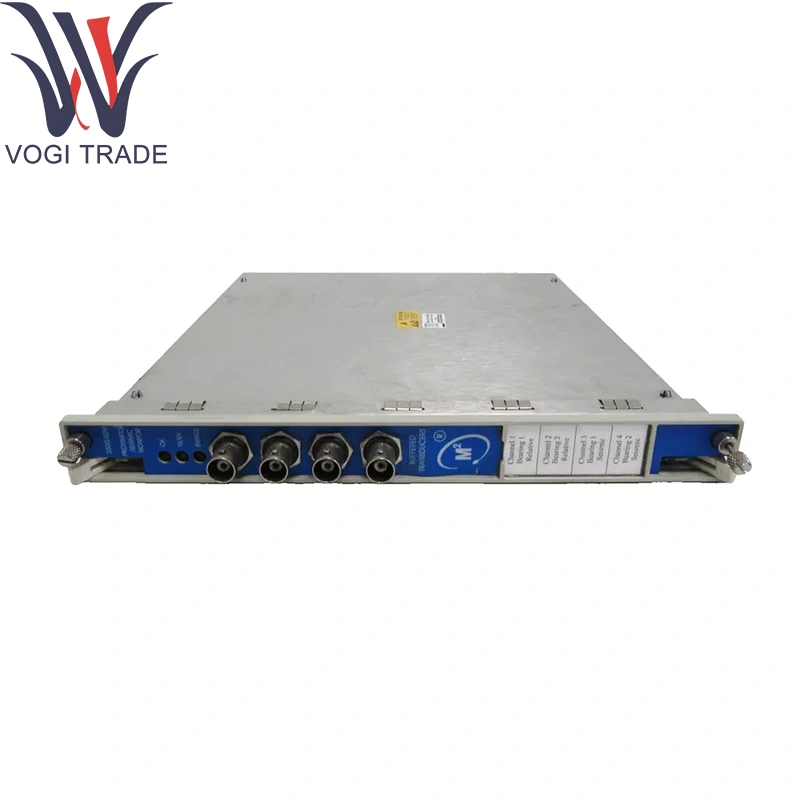

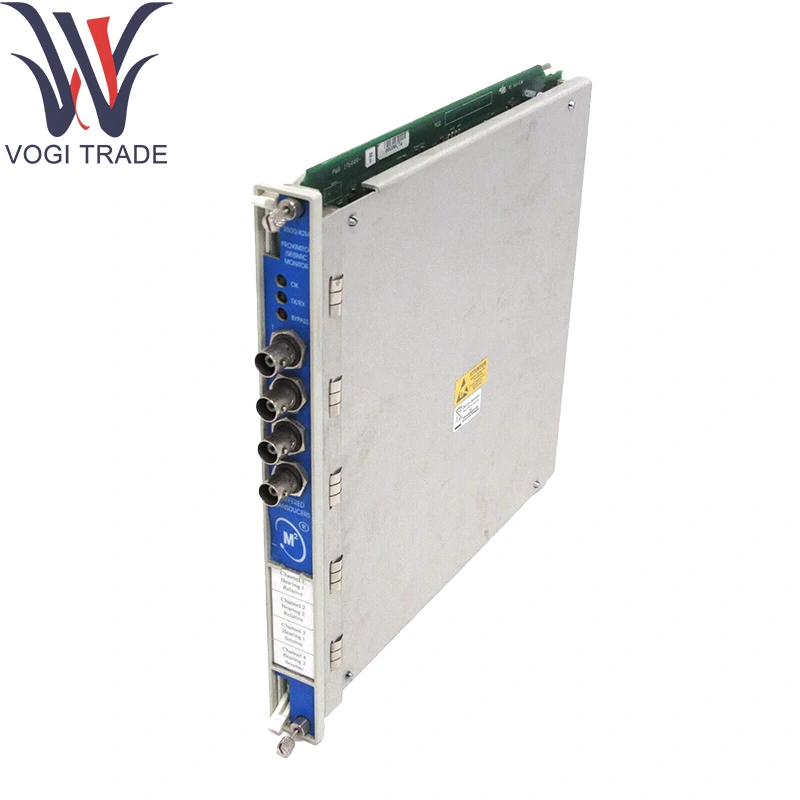

الوصف: وحدة مراقبة الزلزالية (الاهتزاز) لرفع سلسلة 3500

السلسلة: 3500/3700 Proximitor® I/O

احتياطية/ملحق: تسخير كابل الشريط (106765 13) ، تراكب اللوحة الأمامية (3500/65 FP OVR)

المعلمات الفنية

القنوات: 4 مدخلات زلزالية/اهتزاز لنيفادا 176449-02

أنواع الإدخال:

مقاييس مسرعات IEPE (4MA ثابتة)

± 10 فولت مسارع تسارع السلبي (قابلة للتكييف)

عرض النطاق الترددي: 0.5 هرتز إلى 5 كيلو هرتز (مرشحات تمرير منخفضة يمكن تحديدها في 1 أو 2 أو 5 كيلو هرتز)

القرار: 24 بت Δς ADC لكل قناة في نيفادا 176449-02

معدل أخذ العينات: 2 كيلو هرتز لكل قناة ، اكتساب متزامن

إعدادات الحساسية: ربح قابل للبرمجة (× 1 ، × 2 ، × 5 ، × 10)

العزلة: ≥1kv قناة إلى شاسيس

تكييف الإشارة:

مشبك الجهد الزائد إلى ± 35 فولت

حماية الاستقطاب العكسي

استهلاك الطاقة: 24VDC (18-32VDC) عبر لوحة خلفية ، ≤5W

التصنيفات البيئية:

درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية

درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية

الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل

وظيفة المنتج

تكييف الإشارة الزلزالية: يوفر إثارة مستقرة عبر نيفادا 176449-02 لأجهزة استشعار IEPE أو تمرير الجهد.

الرقمنة عالية الدقة: يحول إشارات الاهتزاز التناظرية إلى البيانات الرقمية المختبرة زمنياً.

المراقبة التشخيصية: تقارير صحة مستشعر إلى واجهة نظام الحامل.

تدفق البيانات: يبث بيانات الاهتزاز في الوقت الفعلي على ناقل 3500 باستخدام نيفادا نيفادا 176449-02.

مجالات التطبيق

أسس التوربينات والمولدات: مراقبة الاهتزاز الهيكلي مع نيفادا نيفادا 176449-02 للكشف عن الرنين.

ضاغطات الضاغط والمضخات: تتبع الاهتزاز الإطار لاستبقاء الفشل.

مقاطع توبيرية من التبادل الحراري: اكتشاف الاهتزاز الناجم عن السائل.

المنصات البحرية والخارجية: مراقبة الصحة الهيكلية في البيئات التي تتطلب بليه نيفادا 176449-02.

Skids Machinery OEM: تضمين المراقبة الزلزالية في المعدات المعبأة باستخدام نيفادا نيفادا 176449-02.
