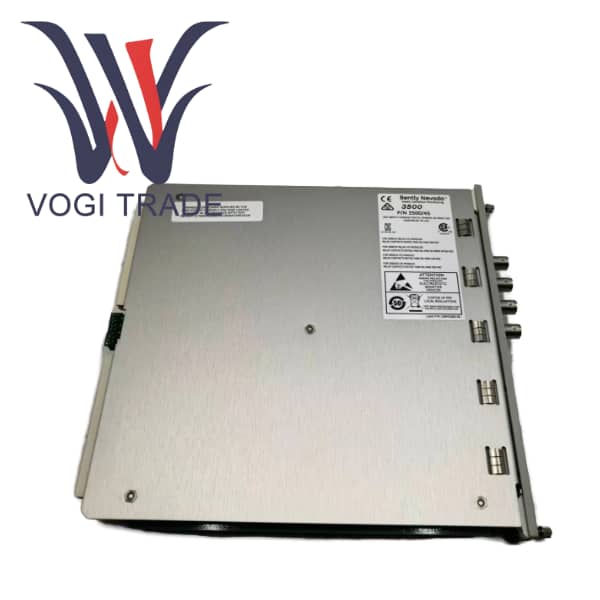

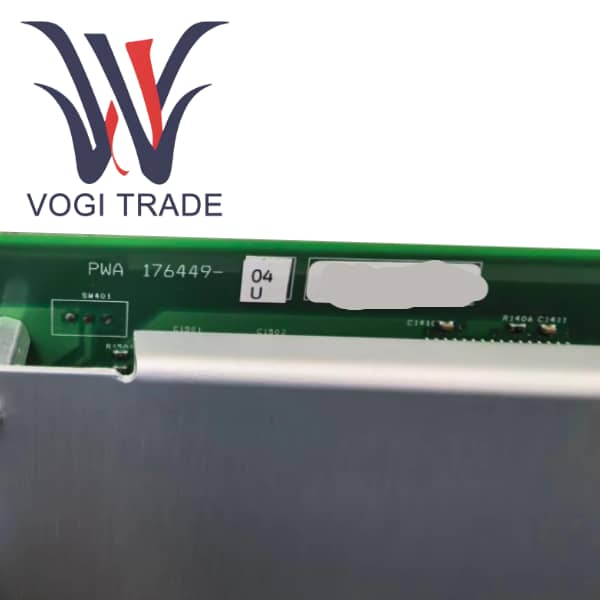

بنتلي نيفادا 176449-04

المعلمات التقنية

نوع المنتج                          3500/45 مراقب الوضع

رقم القطعة PN                     176449-04

الأبعاد المادية                241.3 ملم ارتفاع × 24.4 ملم عرض × 241.8 ملم عمق (9.50 بوصة × 0.96 بوصة × 9.52 بوصة)

الوزن                                 0.91 كجم / 2.0 رطل

قنوات الإدخال                     4 قنوات، تدعم Proximitor®، RPT، DC LVDT، AC LVDT، TMR.

استهلاك الطاقة النموذجي      8.5 واط.

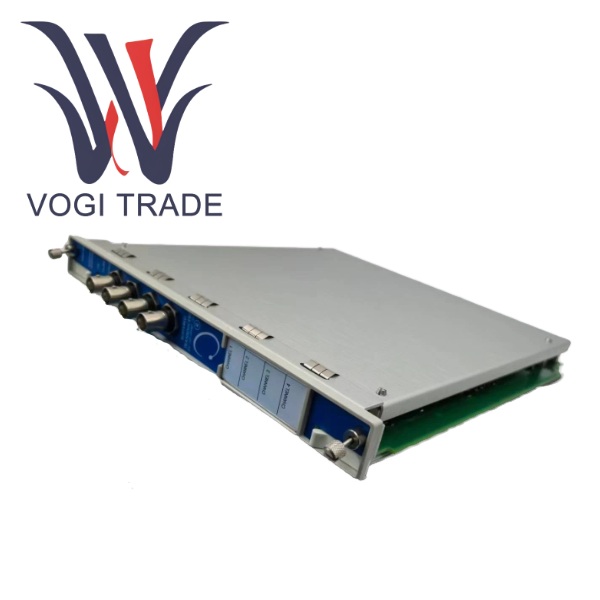

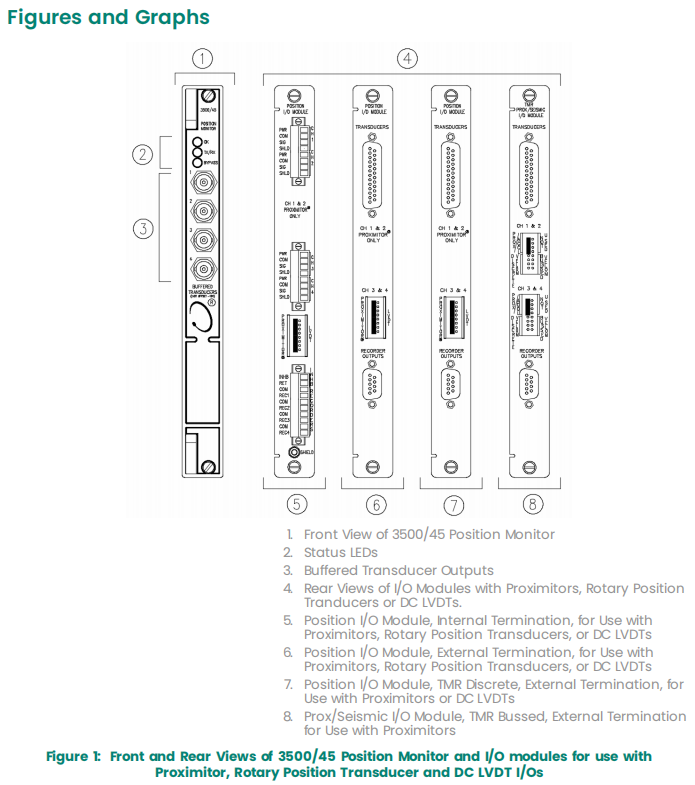

اللوحة الأمامية LED

مؤشر LED موافق                               يشير إلى أن الوحدة تعمل بشكل طبيعي.

TX/RX LED                          يشير إلى أن الوحدة تتواصل بشكل طبيعي مع الوحدات الأخرى في الحامل 3500.

مؤشر LED للتجاوز                         يشير إلى أن الوحدة في وضع التجاوز.

الإخراج

قم بتخزين مخرج الإشارة الأصلية         موصل محوري واحد على اللوحة الأمامية لكل قناة

خرج تناظري 4-20 مللي أمبير                      قناة واحدة لكل قناة، سعة تحميل 0-600 أوم، نطاق توافق الجهد الكهربي من 0 إلى +12 فولت تيار مستمر.

أداء القياس

الدقة                            القيمة النموذجية ±0.33% مقياس كامل، الحد الأقصى للقيمة ±1% مقياس كامل.

استجابة التردد           مرشح مباشر - 3 ديسيبل عند 1.2 هرتز؛ مرشح الفجوة -3 ديسيبل عند 0.41 هرتز. تتيح خاصية ترشيح الترددات المنخفضة هذه التركيز على إشارات الموضع المتغيرة ببطء أو الثابتة، مما يؤدي إلى تصفية ضوضاء الاهتزاز عالية التردد بشكل فعال.

إمدادات الطاقة الاستشعار

التقريب/RPT                        -24 فولت تيار مستمر

تيار مستمر LVDT                                +15 فولت تيار مباشر

AC LVDT                                 2.3 Vrms، موجة جيبية 3400 هرتز

مقياس الجهد الدوار              -12.38 فولت تيار مستمر

درجة حرارة التشغيل            -30 درجة مئوية إلى +65 درجة مئوية.

شهادة المناطق الخطرة     CSA/NRTL/C Class I, Div 2 Groups A, B, C, D T4.

مقارنة بين المنتجات المماثلة

ميزةs

بفضل الدقة والاستقرار الرائدين في الصناعة، والدقة النموذجية التي تبلغ ±0.33% والفلتر المُحسّن للترددات المنخفضة، فقد أصبح المعيار الذهبي لمراقبة موضع الآلات الدوارة الكبيرة. يضمن الاستقرار طويل المدى لـ 176449-04 صحة بيانات الاتجاه ويعمل كأساس للتحليل الديناميكي الحراري والتنبؤ بالحياة.

توافق أجهزة الاستشعار لا مثيل لها. وحدة واحدة تحل مشاكل الاتصال لجميع أجهزة استشعار الإزاحة، مما يبسط بشكل كبير إدارة قطع الغيار وتصميم النظام. لا يحتاج المهندسون إلى إعداد أجهزة مراقبة مختلفة لأنواع مختلفة من أجهزة الاستشعار.

وكجزء من نظام 3500، تم دمج بياناته وإنذاره ومعلومات الحالة بشكل كامل في النظام البيئي لبرنامج System 1، مما يحقق تدفقًا سلسًا للبيانات من الموقع إلى غرفة التحكم.

لقد أدى التوسع التفاضلي المنحدر المدمج والدعم الاحترافي لخوارزمية CIDE للتطبيقات المعقدة إلى حل المشكلات العالمية في مراقبة التوربينات البخارية الكبيرة، والتي لا يمكن مقارنتها بوحدات الأغراض العامة.

خيبة أملأفضلية

بالمقارنة مع 3500/42M، فإن 176449-04 لديه وظيفة واحدة ولا يمكنه قياس الاهتزاز. على مبيت المحمل الذي يحتاج إلى مراقبة كل من الاهتزاز والإزاحة في وقت واحد، قد يكون من الضروري تركيب 3500/42M و3500/45 في نفس الوقت، مما يزيد من التكلفة والتعقيد.

باعتبارها وحدة متخصصة للغاية، فإن تكلفتها مرتفعة نسبيًا، وسعر الوحدة أعلى بكثير من وحدات الإدخال/الإخراج للأغراض العامة أو أجهزة إرسال LVDT البسيطة.

لديها اعتماد قوي على وحدات الإدخال/الإخراج. 176449-04 هي مجرد وحدة المعالجة الرئيسية ويجب إقرانها بوحدة الإدخال/الإخراج الصحيحة لتحقيق طرق إدخال وإنهاء محددة للمستشعر. يمكن أن يؤدي الاختيار غير الصحيح إلى وظائف مفقودة.

مغلق في النظام البيئي System 1. لا يمكن أن تنعكس القيمة الكاملة إلا في مجموعة برامج System 1 في Bently Nevada.
