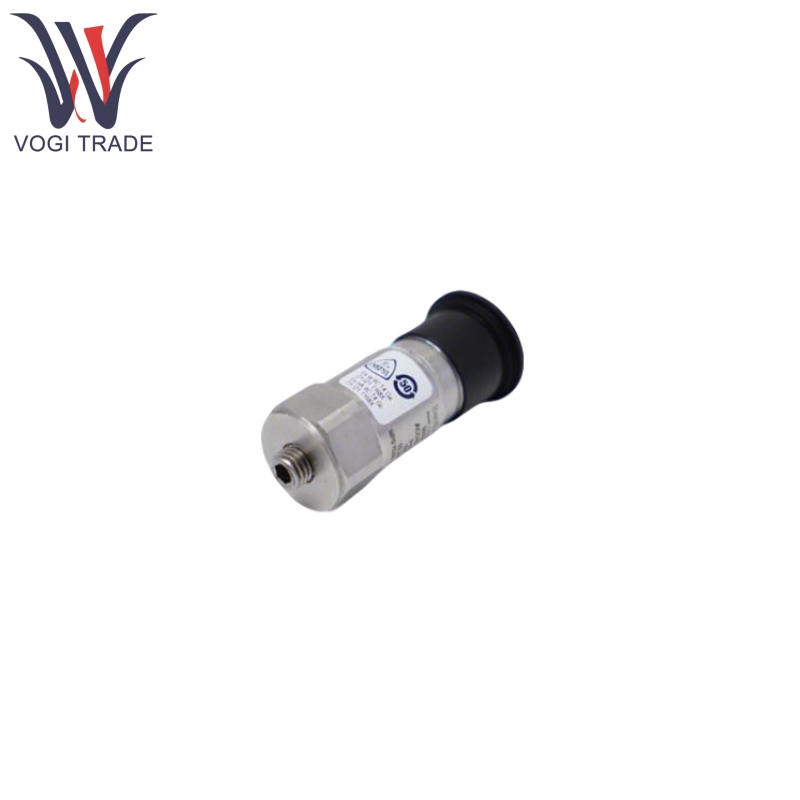

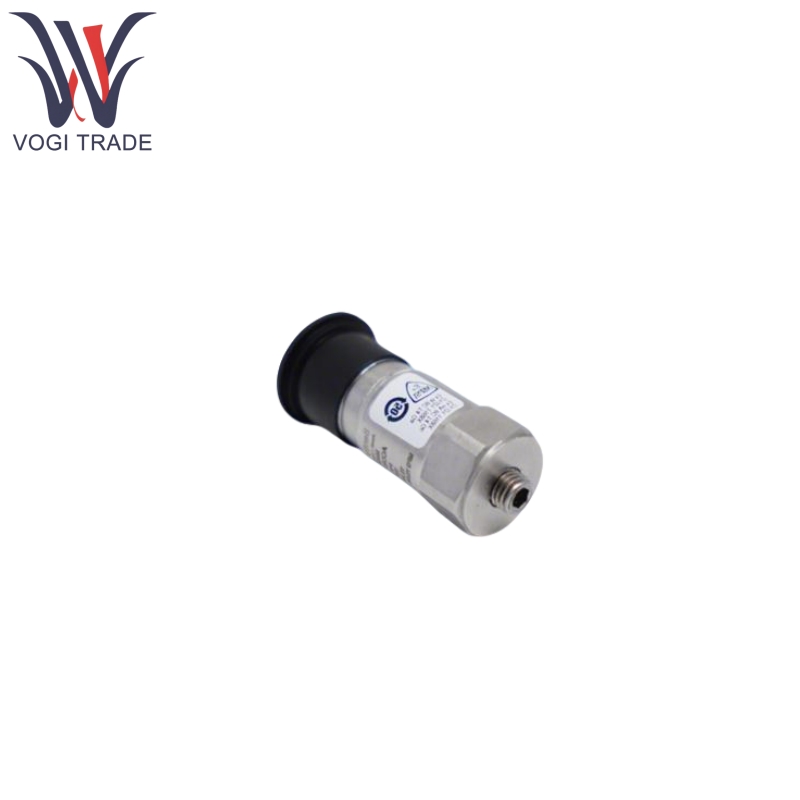

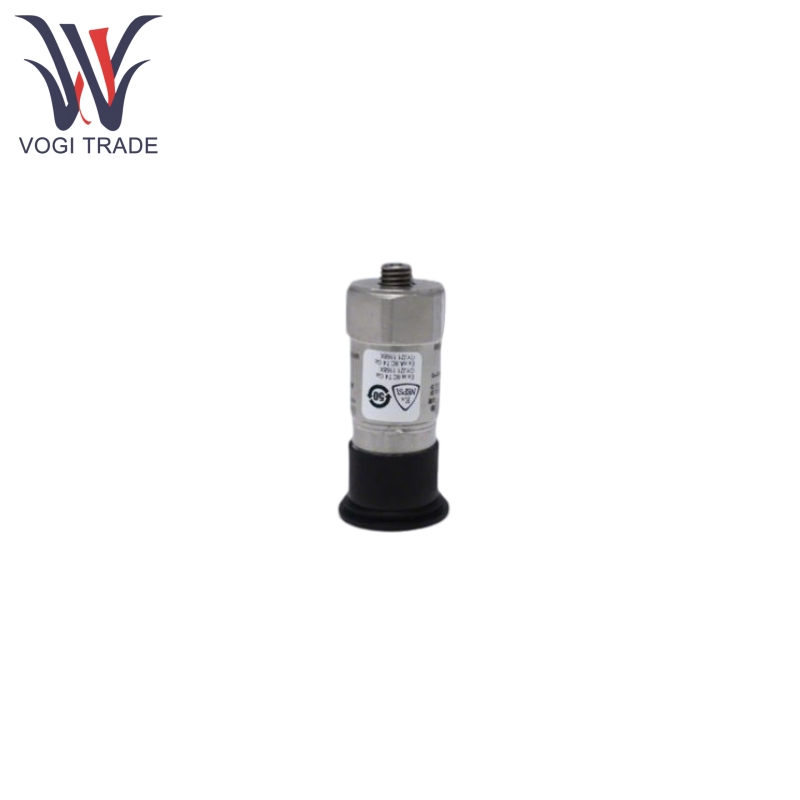

العلامة التجارية: نيفاداالوصف: مقياس التسارعالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنتم تصميم مقياس التسارع في Nevada 200350-01-00-CN لمراقبة اهتزاز المعدات الصناعية ويتم تكييفه بشكل أساسي مع بطاقة الإدخال المباشر الحالية (149811-02) وبطاقة الإدخال المباشر الزلزالي (164746-01) لنظام Trendmaster Pro. تتمثل وظيفتها الأساسية في تحويل إشارات التسارع التي تم إنشاؤها بواسطة اهتزاز المعدات إلى إشارات كهربائية لمراقبة حالة الماكينة وتحذير الأعطال.
| تصنيع |
نيفادا |
| رقم النموذج |
200350 |
| رقم الطلب |
200350-01-00-CN |
| Catalogx |
- |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
9031809090 |
| البعد |
6*2 سم |
| وزن |
0.06 كجم |
ميزات المنتج
براعة قوية في نيفادا 200350-01-00-CN: يمكن استخدام الإسكان المصنوع من الفولاذ المقاوم للصدأ مغلق بالكامل ، مع فئة حماية من IP68 ، في بيئة رطوبة تتكون من التكثيف بنسبة 100 ٪ (غير مغمورة) ، ومقاومة لترويج المياه العالية والغبار ، وصالح للبيئة الصناعية القاسية ، يمكن أن تقاوم 5 آلاف غ من الذروة ذات الذروة العالية.
BLAY NEVADA 200350-01-00-CN يأتي مع 1/4-28 Twist M6 × 1.00 ترصيع تصاعد الفولاذ المقاوم للصدأ (AA = 01) ، لديه نهج التثبيت واسع النطاق (مسطح أو قائم على القاعدة السريعة للتركيب والخروج من الإشارة والمباريات.
يتميز Binly Nevada 200350-01-00-CN بعنصر الاستشعار الكهروضوئي المدمج ، القادر على تحويل الشحنة التي يتم إنشاؤها عن طريق الاهتزاز مباشرة إلى إشارة الجهد التفاضلي التي تمثل تسارع التتابع ، مع هندسة استشعار القص (هندسة الاستشعار: القص) لضمان قياس ثابت.
المنتج باستخدام المبدأ
لدى Nevada 200350-01-00-CN آلية استشعار حيث يولد عنصر كهروضوئي لشحنة كهربائية تحت عمل الاهتزاز ، والتي يتم تحويلها بواسطة دوائر مدمجة إلى إشارة جهد تفاضلية ، تتناسب سعةها مع التسارع في اتجاه المحور الحساس.
تتناسب سعة الإشارة مع التسارع في اتجاه المحور الحساس. Binly Nevada 200350-01-00-CN قادرة على انتقال الإشارة ، مع إرسال إشارة الجهد عبر كبل محمي من طابقين (مع موصل MIL-C-5015) إلى بطاقة الإدخال في نظام Trendmaster Pro ، مما يتيح جمع بيانات الاهتزاز وتحليله.
من المهم أن يكون نيفادا 200350-01-00-CN أمرًا مهمًا لضمان توافق المحور الحساس للمستشعر مع اتجاه اهتزاز الهدف ، وأن يتم التحكم في عزم الدوران التثبيت إلى 2-5 قدم رلاث (2.7-6.8 نانومتر) لتجنب تحلل الأداء بسبب الإفراط في الإثارة.
معلمات المنتج
BLAY NEVADA 200350-01-00-CN يحتوي على معلمات أكثر تحديدًا على النحو التالي.
| غرض |
معلمات محددة |
| حساسية |
100 mV/g ± 20 ٪ (10.2 mV/m/s² ± 20 ٪) |
| نطاق التردد (± 3 ديسيبل) |
30-600،000 CPM (0.5-10،000 هرتز) |
| نطاق القياس |
± 50 جم |
| حساسية عرضية |
≤7 ٪ (نسبة إلى المحور الحساس) |
| تردد رنين |
1500 KCPM (25 كيلو هرتز) |
| النطاق العريض الضوضاء الكهربائية (1-10 كيلو هرتز) |
350 ميكروغرام (3،434 ميكرون/ثانية مربع) |
| جهد التحيز الإخراج |
8-12 VDC |
| الجهد الإثارة |
18-28 VDC |
| الإثارة الحالية المستمرة |
2-20 م |
| وقت تسوية (ضمن 1 ٪ من التحيز) |
≤2.0 ثانية |
| مقاومة الإخراج |
<150 أوم |
| العزلة الكهربائية (الحالة) |
> 10⁸ أوم |
| درجة حرارة التشغيل |
-54 درجة مئوية إلى +121 درجة مئوية (-65 درجة فهرنهايت إلى +250 درجة فهرنهايت) |
| الصدمة البقاء على قيد الحياة |
5000 غرام PK |
| الرطوبة النسبية |
100 ٪ نسبي ، تكثيف ، غير مبتكر |
| تصنيف العلبة |
IP68 |
