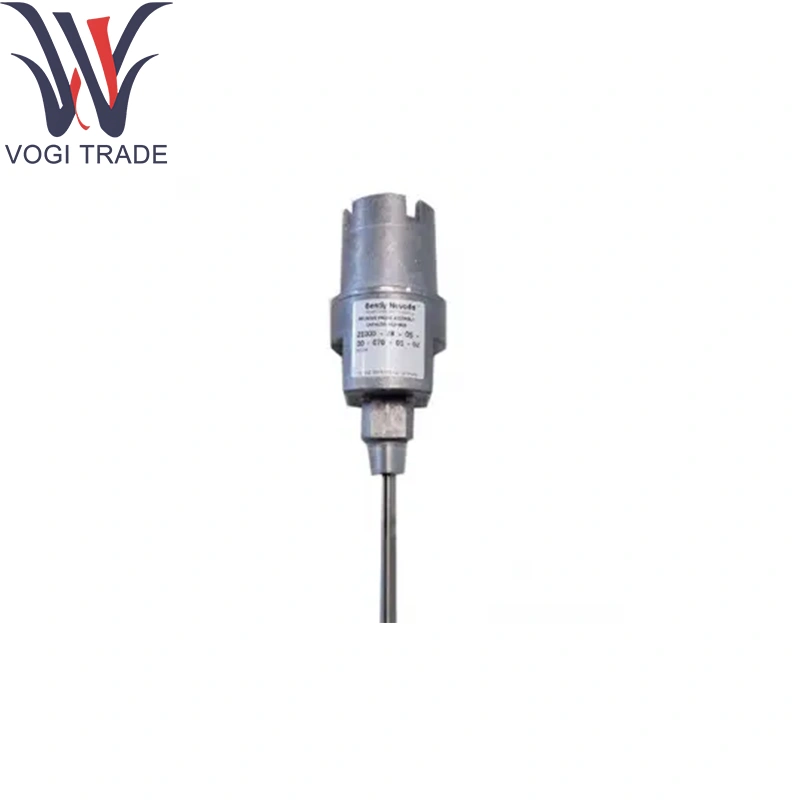

العلامة التجارية: نيفاداالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 13مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 21000-16-10-00-256-13-02 تستخدم لتثبيت 3300XL من تحقيقات القرب من خلال محمل أغطية الإسكان أو الشفاه الهيكلية.
| تصنيع |
نيفادا |
| رقم النموذج |
21000-16-10-00-256-13-02 |
| رقم الطلب |
21000-16-10-00-256-13-02 |
| كتالوج |
21000 |
| وصف |
تجمعات الإسكان المجس القرب |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
1 م |
| وزن |
0.5 كجم |
طلب المعلومات
21000-AA-BB-CC-DDD-EE-FF
ج: التحقيق مع الموصل
00 التحقيق غير مطلوب
14 420 نووي
16 3300 xl 8mm probe
26 3300 XL NSV Probe
27 3300 XL NSV Probe ، موافقات منطقة خطرة قابلة للاختيار
28 3300 xl 8mm probe ، موافقات منطقة خطرة قابلة للاختيار
29 3300 XL 11mm Probe
30 3300 XL 11mm Probe ، موافقات منطقة خطرة قابلة للاختيار
31 3300 XL NSV Probe مع واقي الموصل
32 3300 XL NSV Probe مع واقي الموصل ، موافقات منطقة خطرة قابلة للاختيار
33 3300 XL 8MM Probe مع واقي الموصل
34 3300 xl 8mm probe مع واقي الموصل ، موافقات منطقة خطرة قابلة للاختيار
35 3300 XL 11mm Probe مع واقي الموصل
36 3300 XL 11mm Probe مع واقي الموصل ، موافقات منطقة خطرة قابلة للاختيار
37 3300 XL 8MM Probe ، ETR ، موافقات على المنطقة الخطرة القابلة للاختيار (متاحة لـ 21000 فقط)
ب: طول كابل التحقيق
00 كابل التحقيق غير مطلوب
05 0.5 م (20 بوصة)
10 1.0 م (39 بوصة)
12 12.0 في
18 18.0 في
24 24.0 في
30 30.0 في
36 36.0 في
ج: محول المواجهة (خيار C بعد)
15 الحد الأدنى للطول 1.5 في (38 مم)
75 الحد الأقصى للطول 7.5 في (191 مم)
توصية
الترتيب بزيادات قدرها 0.5 في (13 مم)
أمثلة
1.5 في (38 مم) = 15
لا يوجد محول موافق = 00
D: اختراق التحقيق (الخيار D البعد)
10 الحد الأدنى للطول 1.0 في (25.4 مم)
آخر
توصية
الترتيب بزيادات 0.1 في (3 مم)
أمثلة
3.7 في (94 مم) = 037
22.4 في (569 مم) = 224
E: التركيبات
00 بدون تركيبات
01 واحد 3/4-14 NPT الانفجار المقاوم للتركيب واحد 3/4-14 NPT قابس
02 اثنين 3/4-14 NPT تركيبات الانفجار المقاومة
03 واحد 3/4-14 قابس NPT
واحد 3/4-14 إلى 1/2-14 NPT مخفض
قبضة ختم كابل واحد مع الحلقات لأحجام الكابلات التالية:
• 1/8 إلى 3/16 بوصة
• 1/4 إلى 5/16 بوصة
• 5/16 إلى 3/8 بوصة
04 واحد 3/4-14 NPT المكونات فقط
واو: مؤشر ترابط
01 كما يلقي بدون خيوط
02 3/4-14 NPT
يجب أن يتم طلبه إذا لم يكن خيار طول محول المواجهة 00.
04 1/2-14 BSP
المعلمات الفنية
المواد: الجسم 316SS ؛ عازل PPS حلقات VITON O لـ BLAY NEVADA 21000-16-10-00-256-13-02
تصنيف الضغط: ما يصل إلى 10000psi (مع اختيار الحلقة السليم)
تصنيف درجة الحرارة: –35 درجة مئوية إلى +200 درجة مئوية
مقاومة الاهتزاز: يلتقي IEC 60068 2 6 ، 5G الجيوب الأنفية ، 50 هرتز-500 هرتز في بليه نيفادا 21000-16-10-00-256-13-02
EMC Risielding: يوفر توهين 100 ديسيبل EMI/RFI عند 1 جيجا هرتز عند التزاوج
حماية الإدخال: IP68 (مع التزاوج الموصلات واتركت حلقات O)
التسامح المحاذاة: ± 0.1 مم التركيز إلى الحافة
وظيفة المنتج
دعم التحقيق والمحاذاة: مواقف صارمة عن تحقيقات القرب عبر نيفادا نيفادا 21000-16-10-00-256-13-02 في جابس الهواء المتحكم فيه إلى مهاوي الدوارة.
الختم البيئي: يحمي دخول الكابلات من الملوثات.
عزل الاهتزاز: يخفف انتقال الاهتزاز الهيكلي.
قابلية الخدمة: يتيح تصميم الأسير المسمار صيانة التحقيق دون تفكيك الحافة.
مجالات التطبيق
التوربينات البخارية والغاز: العلب المثبتة على الحافة مع نيفادا نيفادا 21000-10-00-00-256-13-02 على أغلفة المحمل لمراقبة التخليص.
الضواغط والمضخات: تجهيزات اختراق الضغط العالي في البيئات المشحمة.
المحركات والمولدات الصناعية: استشعار مهرجان مُختم باستخدام نيفادا 21000-16-10-00-256-13-02.
في الخارج والبحرية: تصاعد مقاوم للتآكل في نيفادا 21000-16-10-00-256-13-02 في بيئات الرشا الملح.
خلايا الاختبار و R&D الحفارات: تجهيزات التغيير السريع لتشخيص المختبر.
