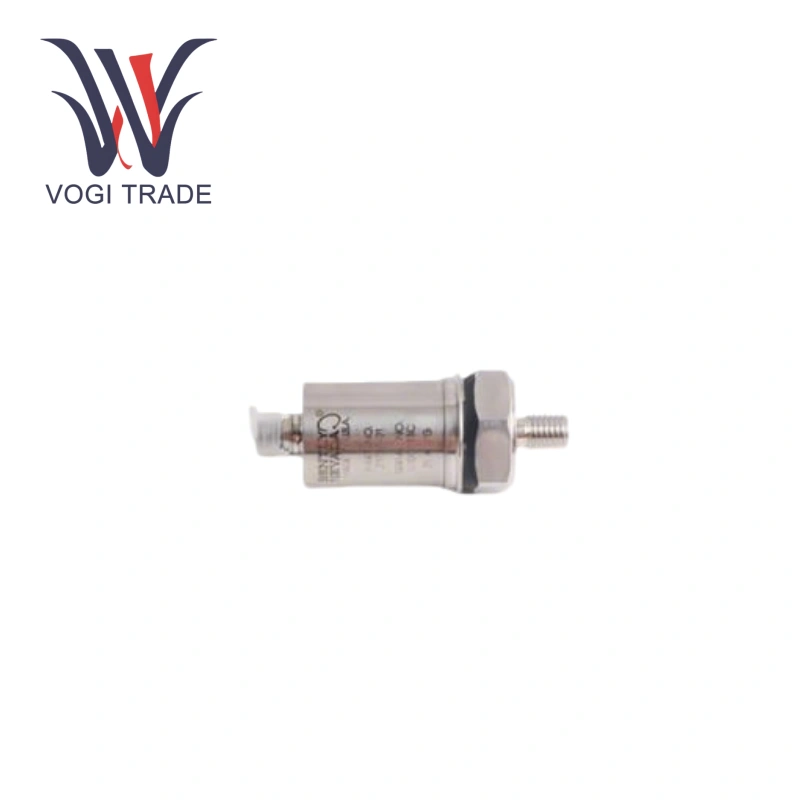

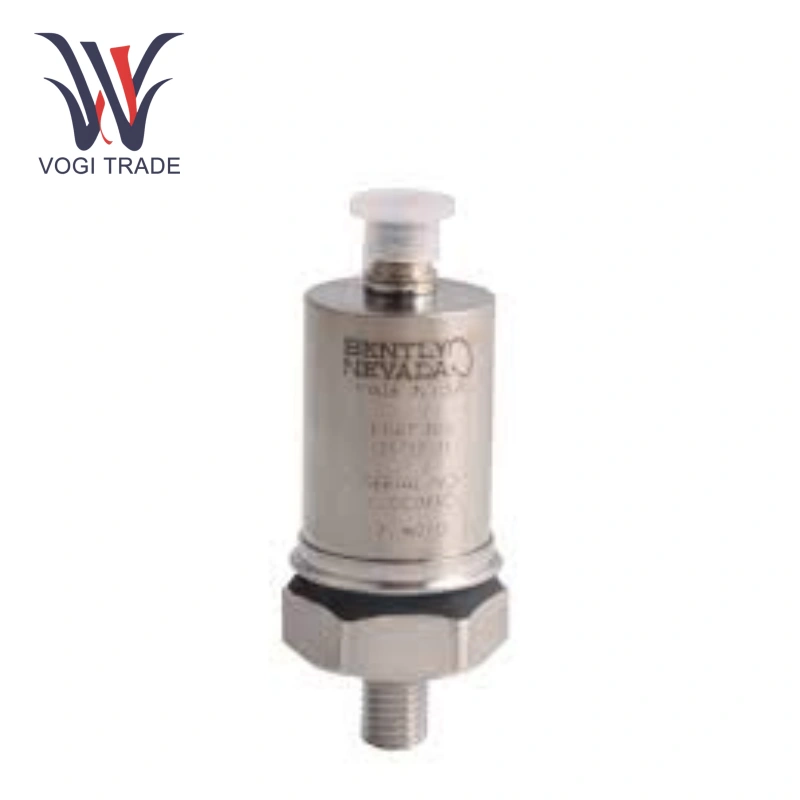

بليه نيفادا 23732-01

نظرة عامة على المنتج

خصائص الإخراج (مقياس التسارع):

الحساسية: 25 mV/g (2.55 mV/m/s²) ± 5 ٪.

نطاق التسارع: 75 غرام (735 م/ثانية مربع) الذروة.

استجابة التردد:

10 هرتز إلى 20 كيلو هرتز (600 مؤلف من الاكتتئ تنبس إلى 1.2 مليون) ± 3 ديسيبل.

30 هرتز إلى 10 كيلو هرتز (1800 CPM إلى 600،000 CPM) ± 5 ٪.

تردد الرنين المركب: 30 كيلو هرتز الحد الأدنى.

الخطية السعة:

± 1 ٪ إلى 50 غرام (490 م/ث²) الذروة.

± 5 ٪ إلى 75 غرام (735 م/ثانية مربع) الذروة

متصل داخليًا بالنظام المشترك ، مع العوامل المدمجة التي توفر العزلة عن حاوية الماكينة.

قابلية البقاء على قيد الحياة للصدمة: ± 5000 جم (± 49،050 م/ثانية مربع) الذروة

مواصفات وحدة الواجهة

المدخلات: متطلبات الطاقة -18 إلى -24 VDC ، 15 مللي أمبير الحد الأقصى (10 مللي أمبير نموذجي). طول الكابل كحد أقصى 305 متر (1000 قدم).

المخرجات: الحساسية 100 mV/g (10.2 mV/m/s²) الاسمية.

الحدود البيئية: درجة حرارة التشغيل -40 درجة مئوية إلى +100 درجة مئوية (-40 درجة فهرنهايت إلى +212 درجة فهرنهايت) ، والرطوبة النسبية تصل إلى 95 ٪ من غير تكثيف ، ووزن 170 جم (6 أوقية).

ميزة

BLAY NEVADA 23732-01 مع حساسية 25 mV/g (2.55 mV/m/s²) ± 5 ٪ وخطية السعة الممتازة تضمن بيانات قياس دقيقة.

BLAY NEVADA 23732-01 مع نطاق استجابة للتردد من 10 هرتز إلى 20 كيلو هرتز يلتقط تغييرات التسارع بالكامل في المعدات في ظل ظروف التشغيل المختلفة.

بليه نيفادا 23732-01 يوفر الإسكان 316L من الفولاذ المقاوم للصدأ تآكلًا ممتازًا وارتداء ، مما يضمن تشغيل مستقر طويل الأجل في البيئات القاسية.

نيفادا 23732-01 بحد أقصى طول كابل يبلغ 305 متر بين وحدة الواجهة والشاشة تسهل انتقال إشارة المسافات الطويلة في المنشآت الصناعية الكبيرة.

طلب

يستخدم نيفادا 23732-01 لمراقبة تسارع الاهتزاز للمعدات الكبيرة مثل التوربينات البخارية والمولدات ، وتحديد الأعطال المحتملة على الفور مثل المكونات الفضفاضة والارتداء.

Binly Nevada 23732-01 مناسبة لمراقبة حالة التشغيل لمختلف المضخات والضواغط وغيرها من المعدات داخل النباتات البتروكيماوية.

الملحقات والرسومات الأبعاد

يوفر هذا المستند رسومات تفصيلية أبعاد مفصلة لوحدة التسارع والواجهة لسهولة التثبيت والتكامل.

رسم الوحدة الأبعاد (الشكل 1):

يوضح هذا الرسم الأبعاد المادية لوحدة الواجهة وهو مفيد لتخطيط التثبيت.

23732 الرسم الأبعاد (الشكل 2):

يوفر هذا الرسم أبعاد مفصلة (بالميليمتر/بوصة) من مقياس التسارع 23732-01 ، بما في ذلك المواضيع المتصاعدة والارتفاع ، وهو مرجع رئيسي للتثبيت.
