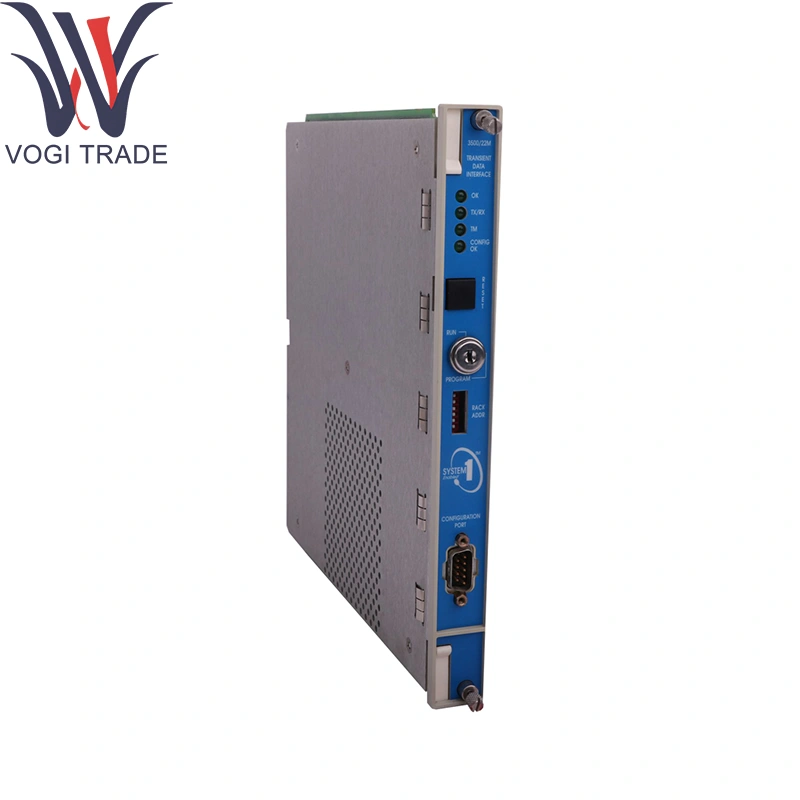

العلامة التجارية: نيفاداالوصف: 288055-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 19مدة الدفع: T/T.ميناء الشحن: شنتشنBilling Nevada 288055-01 يلتقط وتجاوز بيانات الموجة الموجية عالية النطاق من النطاق الترددي من ما يصل إلى أربع قنوات Proximitor® أو Seismic Monitor أثناء الأحداث المؤقتة (على سبيل المثال ، الشركات الناشئة أو الإغلاق أو الفرك أو التأثيرات).
| تصنيع |
نيفادا |
| رقم النموذج |
3500/22M-01-01-00 |
| رقم الطلب |
288055-01 |
| كتالوج |
3500/22M |
| وصف |
واجهة بيانات عابرة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
33*25*4 (سم) |
| وزن |
2 كجم |
طلب المعلومات
3500/22M وحدة TDI و I/O
3500/22-AA-BB-CC
ج: نوع واجهة بيانات عابرة
01 المعيار (استخدم لتطبيقات المراقبة القياسية)
ب: نوع وحدة الإدخال/الإخراج
01 10Base-T/100Base-TX Ethernet
02 100Base-FX (الألياف البصرية) Ethernet
03 10Base-T/100Base-TX Ethernet مع جهات اتصال مرحل OK المطلية بالذهب
04 100Base-FX (الألياف البصرية) Ethernet مع جهات اتصال مرحل موافق مطلية بالذهب
ج: موافقة الوكالة
00 لا شيء
01 CSA/NRTL/C (الفئة 1 ، القسم 2)
02 Multi (CSA ، Atex ، IECEX)
المعلمات الفنية
القنوات: 4 مدخلات عالية السرعة (تتطابق مع Proximitor® أو المخرجات الزلزالية) لنيفادا 288055-01
نطاق الإدخال: 0–50VP-P (Probe) أو ± 10V (مقياس التسارع)
معدل أخذ العينات: ما يصل إلى 100 قدم/ثانية لكل قناة ، في وقت واحد
المخزن المؤقت للذاكرة: 1 ميجابايت لكل قناة (مخزن مؤقت للبيانات قبل/ما بعد المحرك) في نيفادا 288055-01
أوضاع الزناد: الإفراط في المدى أو عتبة العتبة أو مدخلات المشغل الرقمي أو المشغل الخارجي
نقل البيانات: Ethernet 100Mbps TCP/IP لاستضافة محطة العمل أو البوابة
العزلة: 1KV قناة إلى شاسيس
استهلاك الطاقة: 24VDC عبر Packplane ، ≤6w
البيئة:
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
وظيفة المنتج
التقاط الأحداث: عينات مستمرة من المدخلات التناظرية في المخزن المؤقت الدائري عبر نيفادا 288055-01 وتجميد البيانات على الزناد.
التسجيل عالي الدقة: يوفر أشكال موجية دقيقة ومتزامنة للوقت لتشخيص الحدث الديناميكي.
التشغيل غير التداخل: يعمل بالتوازي مع وحدات الحماية ، مما يضمن عدم وجود تأثير الكمون على منطق الرحلة.
تصدير البيانات: تدفقات تم التقاطها عبر Ethernet إلى برنامج التحليل.
الزناد المرن: يدعم مصادر الزناد المتعددة وأطوال سجل ما قبل/ما بعد المحرك.
مجالات التطبيق
تحليل بدء التشغيل/الإغلاق: تسجيل توقيعات الاهتزاز العابرة باستخدام BLAY NEVADA 288055-01 خلال سلالم عزم الدوران.
تشخيصات Rub & Impact: التقاط أحداث عالية السرعة عند حدوث فرك أو تأثيرات العمود.
اختبار وموازنة مشروط: توفير بيانات موجة الوقت لتحليل مشروط التشغيل.
التحقق من رحلة الوقاية: التحقق من أشكال الموجة في الحدث الرحلة.
مراقبة الحالة المتقدمة: تمكين التحليلات على مستوى الموجة في المنشآت الصناعية عبر نيفادا 288055-01.
