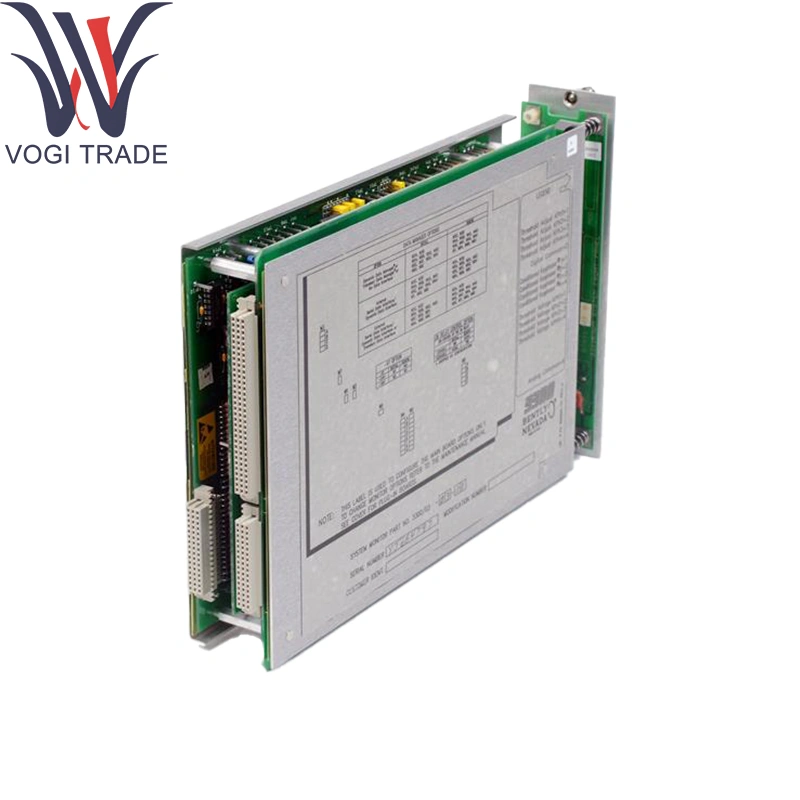

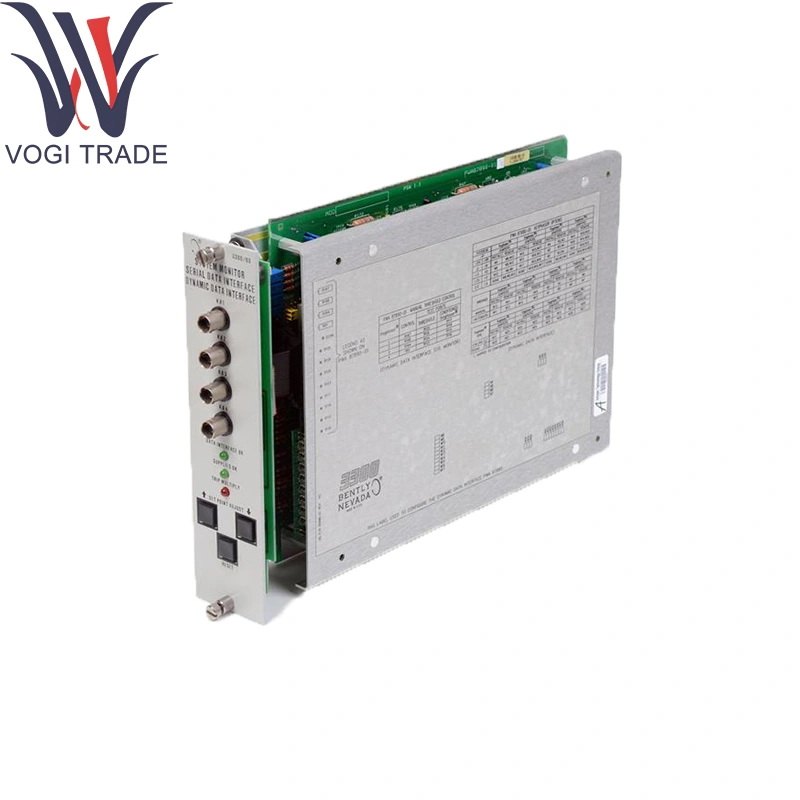

العلامة التجارية: نيفاداالوصف: 3300/03-01-01الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 8مدة الدفع: T/T.ميناء الشحن: شنتشنيتصاعد نيفادا 3300/03-01-01 في رف سلسلة 3300 لتكون بمثابة شاشة النظام المركزي ، حيث بلغت ما يصل إلى أربع قنوات مكيفة Proximitor® (القرب أو الاهتزاز).
| تصنيع |
نيفادا |
| رقم النموذج |
3300/03-01-01 |
| رقم الطلب |
3300/03-01-01 |
| كتالوج |
3300 نظام |
| وصف |
وحدة مراقبة النظام |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8473309000 |
| البعد |
38*32*4 (سم) |
| وزن |
0.7 كجم |
طلب المعلومات
مراقبة النظام
3300/03-AXX-BXX
ج: اكتب
0 1 معيار
0 2 واجهة البيانات التسلسلية
0 3 واجهة البيانات الديناميكية وواجهة البيانات التسلسلية
ب: خيار الموافقات
0 0 لا شيء
0 1 CSA/NRTL/C.
0 2 شهادة ATEX الذاتية
ملاحظة: تتطلب موافقة ATEX تثبيت رف الشاشة في مساكن مقاومة للطقس.
ترقية مجموعة 143121
0 1 Basic to SDI ترقية
0 2 SDI إلى ترقية DDI
0 3 ترقية Basic to DDI
المعلمات الفنية
المدخلات:
4 × قنوات القرب/الاهتزاز المكيفة (0–50VP-P)
المخرجات التناظرية:
4 × 0-10V أو 4–20mA (يمكن اختياره لكل قناة) على نيفادا 3300/03-01-01
الامتثال: RL ≥ 500Ω للوضع الحالي
الإنذارات الرقمية:
8 مخرجات ترحيل Forma منفصلة (إنذارات القناة والخطأ المشترك) في نيفادا 3300/03-01-01
التصفية: تمرير الحقل عالي التمرير (0.5-100 هرتز) ومنخفض التمرير (1-10 كيلو هرتز) لكل قناة
قرار ADC: 16 بت ، أخذ عينات متزامنة
معدل التحديث: 1 كيلو هرتز لكل قناة للتناظرية ؛ 100 هرتز لأجهزة الإنذار
الدقة: ± 1 ٪ على نطاق كامل على المخرجات التناظرية
العزلة: 1 كيلو فولت قناة إلى شاسي
القوة: 24VDC (18-32V) ، ≤5W
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية ؛ الرطوبة إلى 95 ٪ RH
وظيفة المنتج
تجميع البيانات: يجمع إشارات Proximitor® المتقنة عبر Nevada 3300/03-01-01 ويعزز مقاييس التخليص والاهتزاز.
التحجيم التناظري: يحول بيانات القناة الرقمية إلى حلقات تمثيلية قياسية للصناعة لتكامل DCS/PLC.
توليد الإنذار: يقارن كل قناة بنقاط setprame المبرمجة من قبل المستخدم ، ومخرجات ترحيل القيادة للتنبيهات.
التشخيصات: تراقب صحة المدخلات (حضور التحقيق ، استمرارية الكابل) ووحدة الصحة الذاتية.
مجالات التطبيق
لوحات التحكم في التوربينات والضاغط: المراقبة المركزية لتخليص العمود والاهتزاز مع نيفادا 3300/03-01-01 للاختبار الحماية والتوازن.
مراكز آلات العملية: تجميع إشارات التحقيق المتعددة في مخرجات تمثيلية ومنفصلة.
حزم Skid OEM: مراقبة النظام المدمجة التي توفر حلقات التناظرية وأجهزة الإنذار في نيفادا 3300/03-01-01.
عمليات إعادة التحديثية: ترقية رفوف Legacy 3300 مع مراقبة القلب الرقمي الحديثة.
منصات الاختبار المحمولة: الوحدة النمطية قابلة للاستخراج لتصميم بطاقات Proximitor® للمقاعد باستخدام Benly Nevada 3300/03-01-01.
