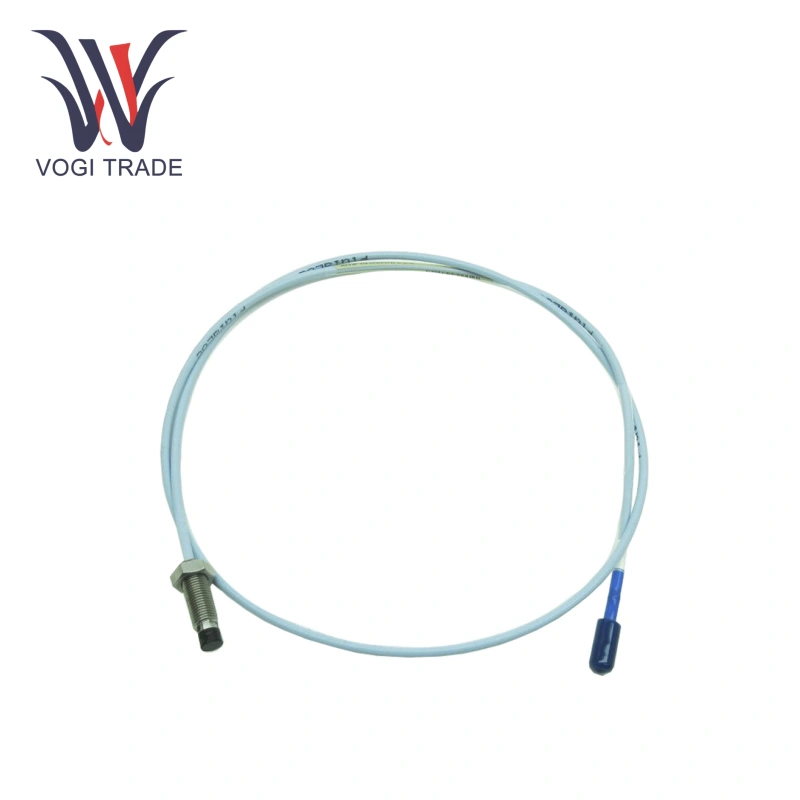

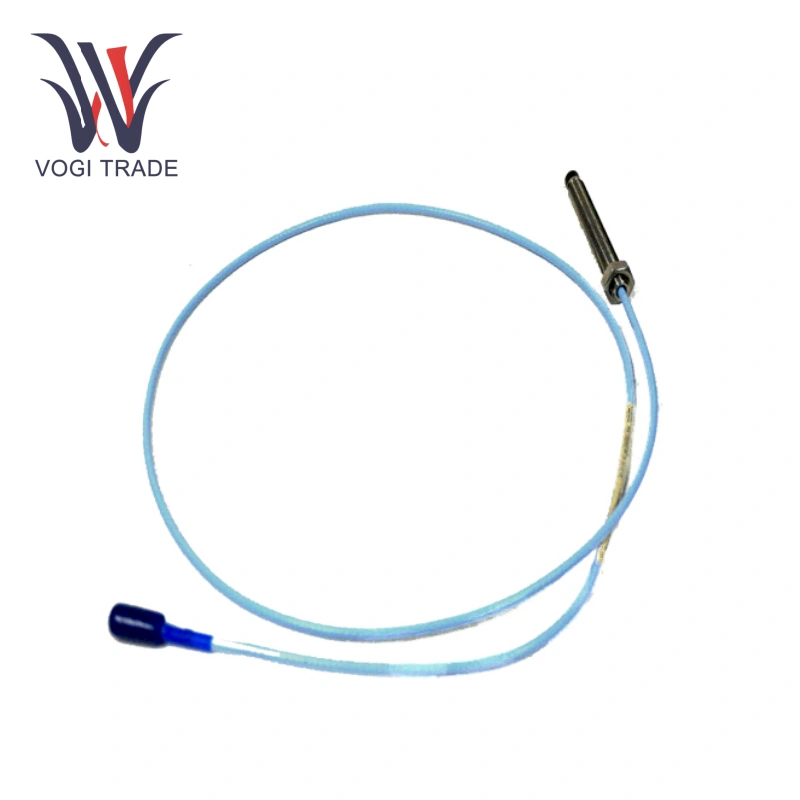

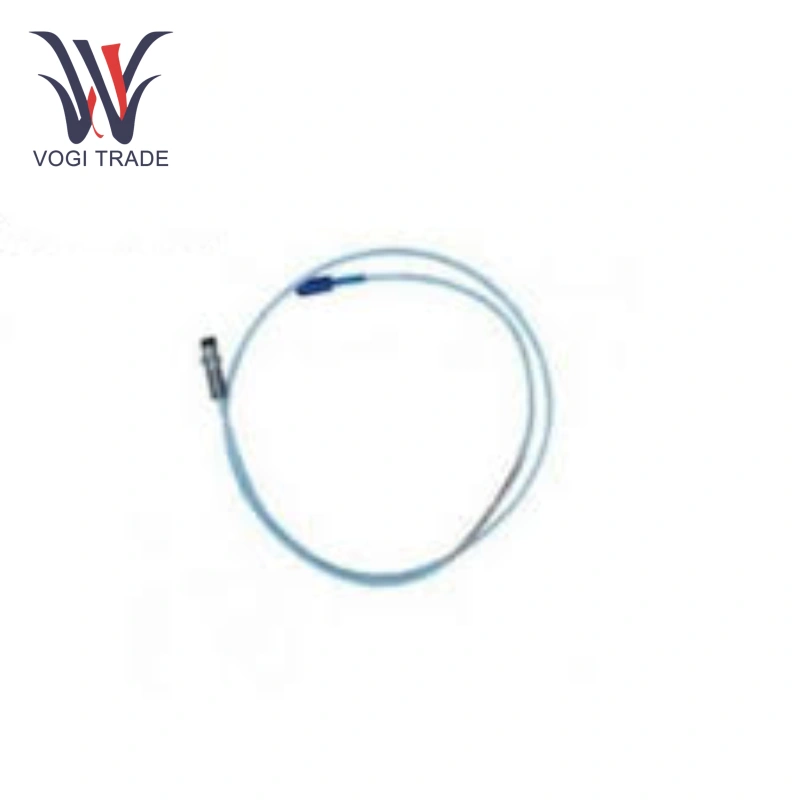

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنإن Bently Nevada 330101-00-20-05-02-CN عبارة عن مسبار تيار دوامي قريب من سلسلة 3300 XL مقاس 8 مم مصمم لمراقبة المعلمات الرئيسية للآلات الدوارة. استنادًا إلى تأثير التيار الدوامي، فإنه يلتقط بدقة التغييرات في المسافة بين طرف المسبار والسطح المستهدف دون الاتصال بالسطح الموصل الذي يتم قياسه.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330101-00-20-05-02-CN |
| رقم الطلب |
330101-00-20-05-02-CN |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
8414909090 |
| البعد |
18*18*6 سنتيمتر |
| البعد التعبئة |
20*20*7 سنتيمتر |
| وزن |
1.0 كجم |
نظرة عامة على المنتج
الأبعاد والوزن:
الطول غير الملولب: 0.0 بوصة.
طول الغلاف: 2.0 بوصة
الطول الإجمالي: 0.5 م.
الوزن: وزن المسبار النموذجي حوالي 323 جم/م.
قطر طرف المسبار: 8.0 مم (0.31 بوصة)، مغلف ببلاستيك كبريتيد البوليفينيل (PPS) لزيادة المتانة.
مادة:
مبيت المسبار: الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST) لمقاومة التآكل.
الموصل: نحاس مطلي بالذهب أو نحاس البريليوم مطلي بالذهب لمقاومة التآكل.
الكابل: كابل ثلاثي المحاور قياسي 75 أوم مع عزل بروبيلين الإيثيلين المفلور (FEP) (استنادًا إلى DD=02). خيار FluidLoc غير متاح، وبالتالي فهو غير محكم الزيت.
ميزات المنتج
قياس عالي الدقة: Bently Nevada 330101-00-20-05-02-CN مع حساسية -200 مللي فولت/مل ودقة ±1% من النطاق الكامل، فهو يلتقط بدقة التغييرات الدقيقة في اهتزاز المعدات أو إزاحتها.
مقاومة للبيئة: تعمل Bently Nevada 330101-00-20-05-02-CN بثبات على نطاق واسع من درجات الحرارة يتراوح من -52 درجة مئوية إلى +177 درجة مئوية، كما أن غلافها المتين المصنوع من الفولاذ المقاوم للصدأ يقاوم العوامل البيئية القاسية مثل الغبار ورذاذ الماء.
سهولة التركيب: Bently Nevada 330101-00-20-05-02-CN مع الموصل القياسي وتصميم الكابل، جنبًا إلى جنب مع حجم المسبار الأمثل، يسهل التثبيت على المعدات، مما يسمح بمواقع التثبيت المرنة بناءً على احتياجات المراقبة المحددة.
التطبيقات
البتروكيماويات: تم تركيب Bently Nevada 330101-00-20-05-02-CN على المعدات الرئيسية مثل الضواغط والمضخات، وهو يراقب الاهتزازات وتغييرات الموضع أثناء التشغيل، مما يتيح الكشف في الوقت المناسب عن أعطال المعدات المحتملة.
التصنيع الصناعي: Bently Nevada 330101-00-20-05-02-CN مناسب للمحركات والأدوات الآلية والمراوح وغيرها من المعدات. من خلال مراقبة الاهتزاز والإزاحة، فإنه يعمل على تحسين معلمات تشغيل المعدات وتحسين دقة المعالجة.
تعليمات التثبيت:
إعداد الفجوة: فجوة الاهتزاز الشعاعي الموصى بها هي 1.27 مم (50 مل)، مما يتوافق مع خرج -9 فولت تيار مستمر.
التحكم في عزم الدوران: يبلغ عزم دوران تركيب المبيت الموصى به 11.2 نيوتن متر (100 بوصة · رطل)؛ الحد الأقصى لعزم دوران الموصل هو 0.565 نيوتن · م (5 بوصة · رطل). قم بشد الإصبع (سوف ينقر الموصل).
الأسلاك: بالنسبة للأسلاك الميدانية، نوصي بكابل محمي ثلاثي الموصلات مقاس 0.2 إلى 1.5 مم² (16 إلى 24 AWG)، بحد أقصى للطول يبلغ 305 مترًا.
