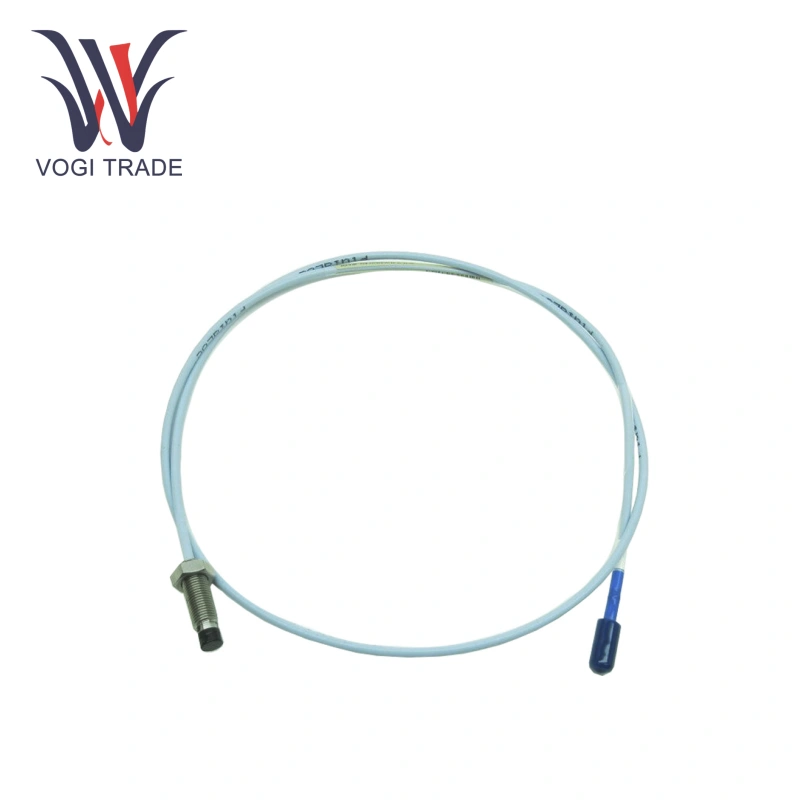

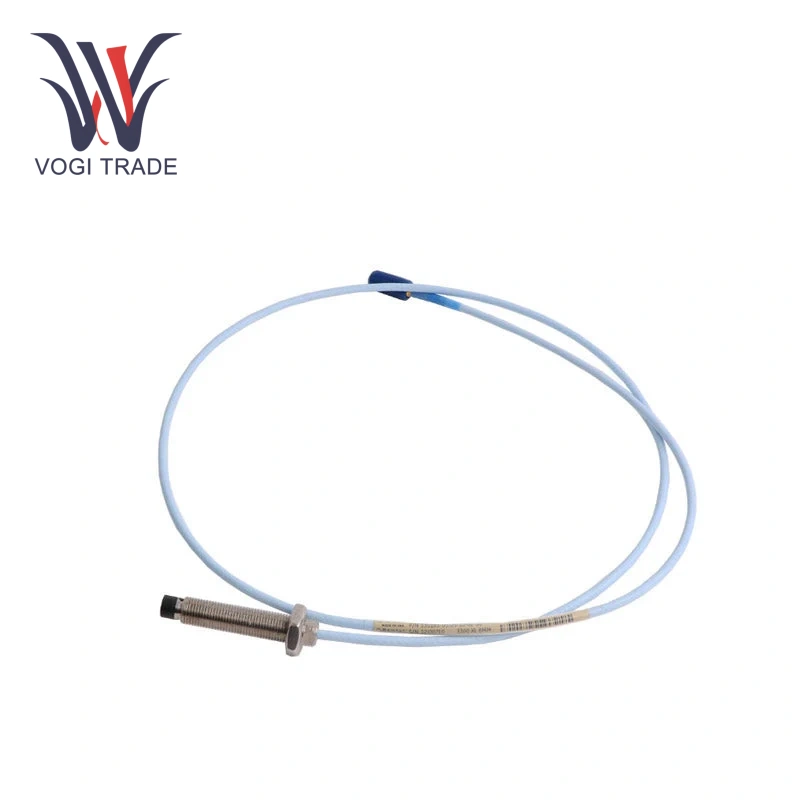

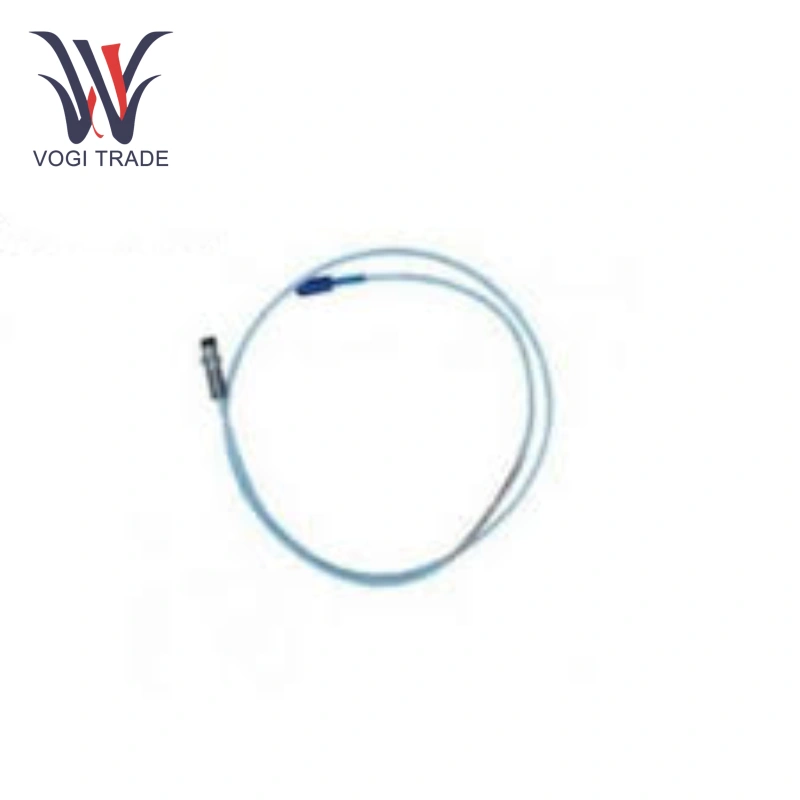

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنإن Bently Nevada 330101-00-27-50-02-CN عبارة عن مسبار تقارب مقاس 8 مم من سلسلة 3300 XL، وهو مكون رئيسي في نظام استشعار لقياس الاهتزاز والإزاحة بدقة على الآلات الدوارة. يتكون النظام من مسبار 3300 XL 8 مم وكابل تمديد ومستشعر Proximitor 3300 XL.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330101-00-27-50-02-CN |
| رقم الطلب |
330101-00-27-50-02-CN |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
8414909090 |
| البعد |
18*18*6 سنتيمتر |
| البعد التعبئة |
20*20*7 سنتيمتر |
| وزن |
1.0 كجم |
الخصائص الكهربائية
النطاق الخطي: 0.25-2.3 ملم (10-90 ميل)
الفجوة الموصى بها: 1.27 ملم (50 مل) لقياسات الاهتزاز الشعاعي، تتوافق مع خرج -9 فولت تيار مستمر
عامل القياس التزايدي (ISF): 7.87 فولت/مم ±5% (نظام 5 أمتار، 0-45 درجة مئوية)
الخصائص الميكانيكية
مادة التحقيق:
نصيحة المسبار: كبريتيد البولي فينيلين (PPS)
السكن: AISI 303/304 الفولاذ المقاوم للصدأ
حدود عزم الدوران:
أقصى عزم دوران للتثبيت: 33.9 نيوتن متر (300 بوصة · رطل)
عزم الدوران الموصى به: 11.2 نيوتن متر (100 بوصة · رطل)
ميزات المنتج
قياس عالي الدقة: Bently Nevada 330101-00-27-50-02-CN مع حساسية -200 مللي فولت/مل ودقة ±1% من النطاق الكامل، فهو يلتقط بدقة التغييرات الدقيقة في اهتزاز المعدات أو إزاحتها.
مقاومة للبيئة: تعمل Bently Nevada 330101-00-27-50-02-CN بثبات على نطاق واسع من درجات الحرارة يتراوح من -52 درجة مئوية إلى +177 درجة مئوية، كما أن غلافها المتين المصنوع من الفولاذ المقاوم للصدأ يقاوم العوامل البيئية القاسية مثل الغبار ورذاذ الماء.
سهولة التركيب: Bently Nevada 330101-00-27-50-02-CN مع الموصل القياسي وتصميم الكابل، جنبًا إلى جنب مع حجم المسبار الأمثل، يسهل التثبيت على المعدات، مما يسمح بمواقع التثبيت المرنة بناءً على احتياجات المراقبة المحددة.
التطبيقات
البتروكيماويات: تم تركيب Bently Nevada 330101-00-27-50-02-CN على المعدات الرئيسية مثل الضواغط والمضخات، وهو يراقب الاهتزازات وتغييرات الموضع أثناء التشغيل، مما يتيح اكتشاف أعطال المعدات المحتملة في الوقت المناسب.
التصنيع الصناعي: Bently Nevada 330101-00-27-50-02-CN مناسب للمحركات والأدوات الآلية والمراوح وغيرها من المعدات. من خلال مراقبة الاهتزاز والإزاحة، فإنه يعمل على تحسين معلمات تشغيل المعدات وتحسين دقة المعالجة.
متطلبات التثبيت الرئيسية
قيود المشاركة في سلسلة المحادثات:
الحد الأقصى لطول الخيط ≥ 0.563 بوصة (3/8-24 خيط). تجاوز هذا الطول قد يسبب النوبات.
متطلبات الحجم المستهدف:
الحد الأدنى لقطر العمود: 50.8 ملم (2 بوصة)
قطر العمود الموصى به: 76.2 ملم (3 بوصات) (لتجنب إزاحة عامل القياس)
حماية الموصل:
غطاء حماية الموصل (الخيار -02) غير متضمن. يوصى بتركيب غطاء حماية للموصل (على سبيل المثال، الملحقات 03839410/03839420) للبيئات القاسية.
