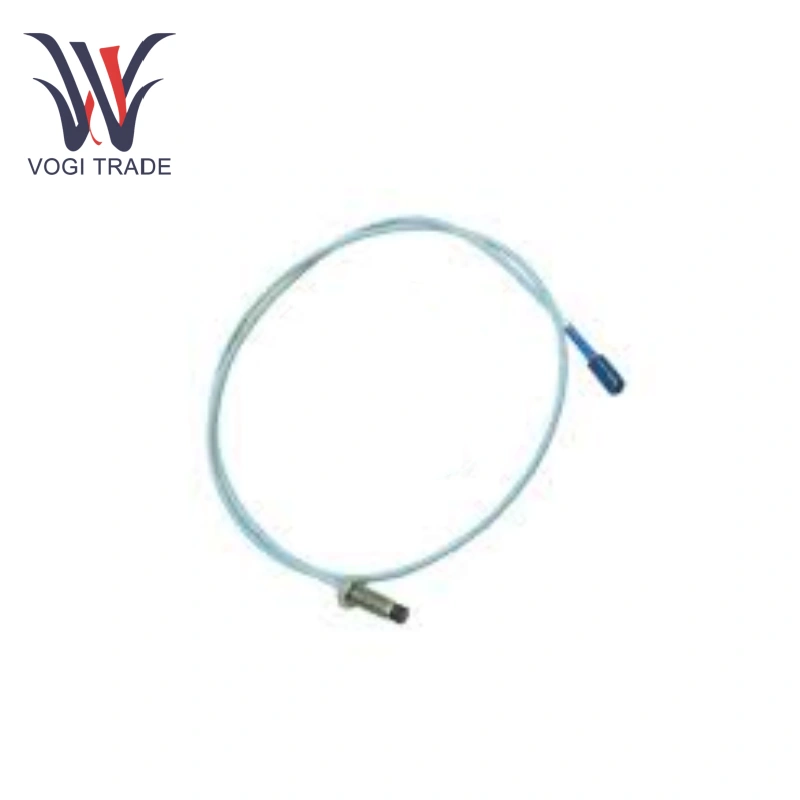

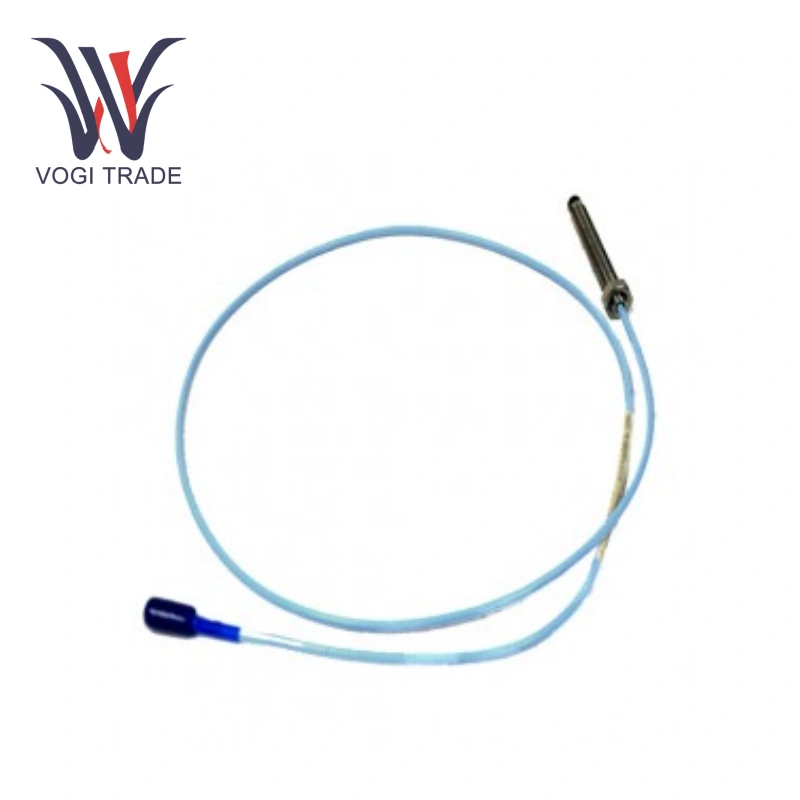

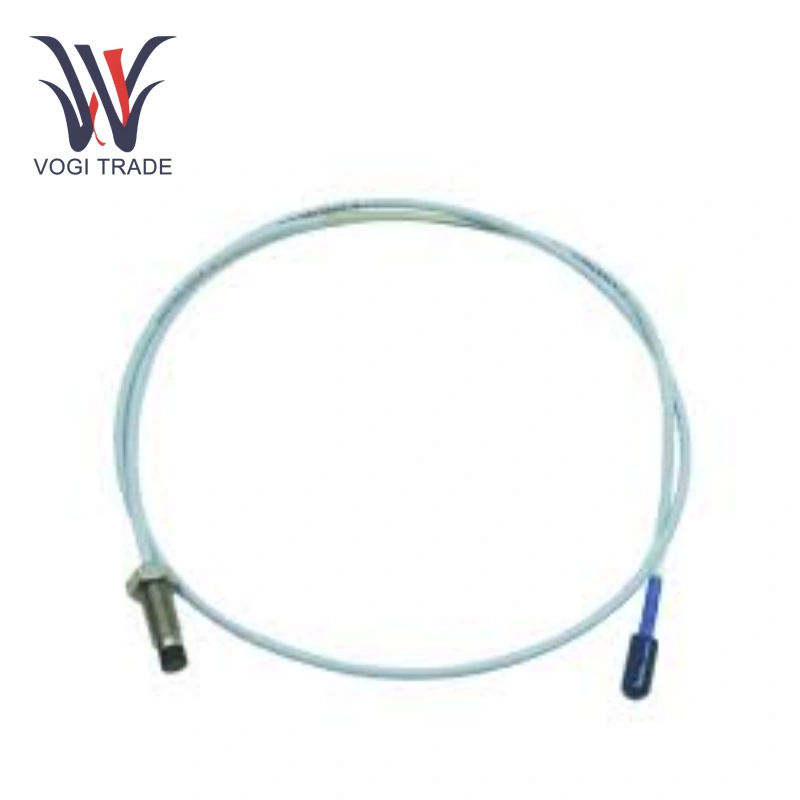

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنيعد Bently Nevada 330101-00-36-10-02-CN مكونًا رئيسيًا لنظام مسبار القرب 3300 XL مقاس 8 مم لمراقبة صحة المعدات الصناعية. يبلغ طول مبيت المسبار إجماليًا 28 مم، مما يمنح النظام طولًا إجماليًا يبلغ 9.0 أمتار (29.5 قدمًا).
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330101-00-36-10-02-CN |
| رقم الطلب |
330101-00-36-10-02-CN |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
8414909090 |
| البعد |
18*18*6 سنتيمتر |
| البعد التعبئة |
20*20*7 سنتيمتر |
| وزن |
1.0 كجم |
نظرة عامة على المنتج
الخصائص الكهربائية:
النطاق الخطي: 2 مم (80 مل)، يبدأ من 0.25 مم (10 مل) من السطح المستهدف، مع نطاق إخراج يبلغ تقريبًا -1 فولت تيار مستمر إلى -17 فولت تيار مستمر. يمكن قياس القيم الثابتة (الموضع) والقيم الديناميكية (الاهتزاز) بشكل مباشر.
عامل القياس التزايدي (ISF): بالنسبة لنظام 1.0 متر (CC = 10)، يكون عامل القياس التزايدي 7.87 فولت/مم (200 مللي فولت/ميل) ±5%، بما في ذلك خطأ قابلية التبديل (تم اختباره عند درجة حرارة 0 درجة مئوية إلى +45 درجة مئوية).
الانحراف (DSL): أقل من ±0.025 مم (±1 مل) فوق النطاق من 0 درجة مئوية إلى +45 درجة مئوية.
استجابة التردد: 0 إلى 10 كيلو هرتز، +0، -3 ديسيبل، يدعم أطوال الأسلاك الميدانية حتى 305 مترًا.
الحد الأدنى لحجم الهدف: قطر 15.2 مم (0.6 بوصة) (هدف مسطح). إعداد الفجوة الموصى به: -9 فولت تيار مستمر (حوالي 1.27 مم أو 50 مل) يوصى به للاهتزاز الشعاعي.
الخصائص الميكانيكية:
مادة المسبار: طرف بلاستيكي من كبريتيد البوليفينيل (PPS)، غلاف من الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST). توفر المجسات مقاس 8 مم غلافًا أكثر سمكًا لتعزيز المتانة.
مواصفات الكابل: كابل ثلاثي المحاور قياسي 75 أوم، عزل FEP (DD=02). الحد الأقصى لقوة الشد: 330 نيوتن (75 رطلاً) من مبيت المسبار إلى الكابل، 270 نيوتن (60 رطلاً) عند الموصل.
عزم الدوران الموصى به: الحد الأقصى لعزم الدوران للمسابير القياسية المثبتة في الأمام (على سبيل المثال، 330101) هو 33.9 نيوتن متر، وعزم الدوران الموصى به هو 11.2 نيوتن متر (100 بوصة · رطل).
نطاق درجة الحرارة:
التشغيل والتخزين: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت).
ميزات المنتج
القياس الدقيق: تتيح Bently Nevada 330101-00-36-10-02-CN ذات الخطية والحساسية العالية إجراء قياس دقيق للإزاحات الدقيقة واهتزازات مكونات المعدات، مما يوفر بيانات موثوقة لتقييم ظروف تشغيل المعدات.
المرونة البيئية: طرف مسبار الاستخدام Bently Nevada 330101-00-36-10-02-CN مصنوع من مادة PPS المقاومة للتآكل والمقاومة كيميائيًا، في حين أن الهيكل المصنوع من الفولاذ المقاوم للصدأ مقاوم للصدمات والتآكل، مما يضمن التشغيل المستقر في البيئات الصناعية القاسية.
اتصال موثوق: Bently Nevada 330101-00-36-10-02-CN يستخدم موصل Click Loc المحوري الصغير الذي يوفر اتصالاً آمنًا، مما يقلل بشكل فعال من الرخاوة وضعف الاتصال أثناء نقل الإشارة، مما يضمن بيانات مراقبة دقيقة.
التطبيقات
صناعة الطاقة: Bently Nevada 330101-00-36-10-02-CN تستخدم في التوربينات البخارية والمولدات وغيرها من المعدات لمراقبة الاهتزاز الشعاعي والإزاحة المحورية للأعمدة، مما يضمن التشغيل المستقر لمعدات الطاقة.
صناعة البتروكيماويات: Bently Nevada 330101-00-36-10-02-CN مناسب للضواغط والمضخات والمعدات الأخرى، حيث يقوم بمراقبة الاهتزاز في الوقت الفعلي لتحديد أعطال المعدات المحتملة على الفور.
