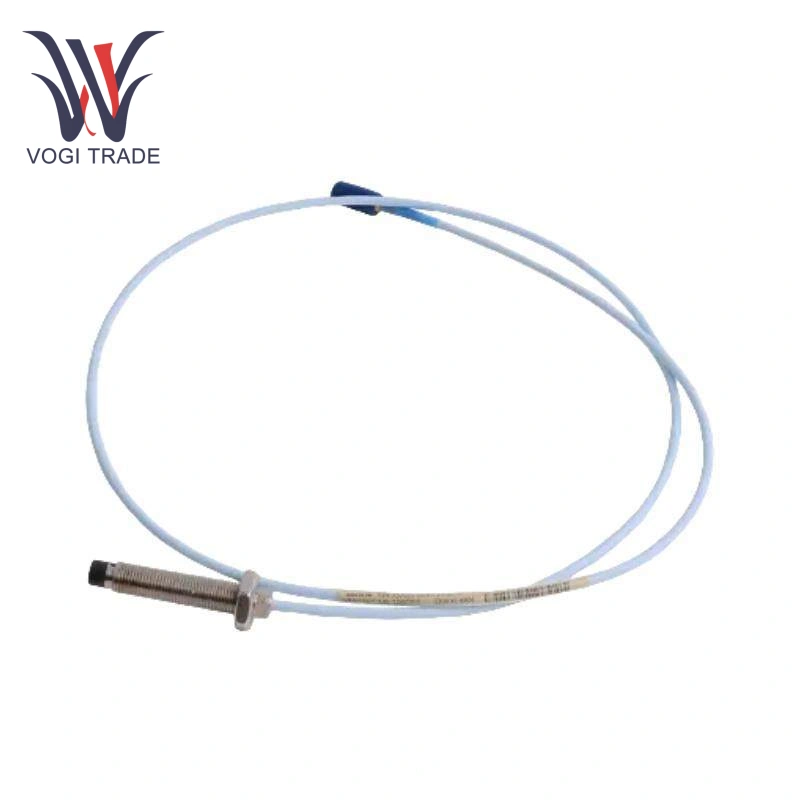

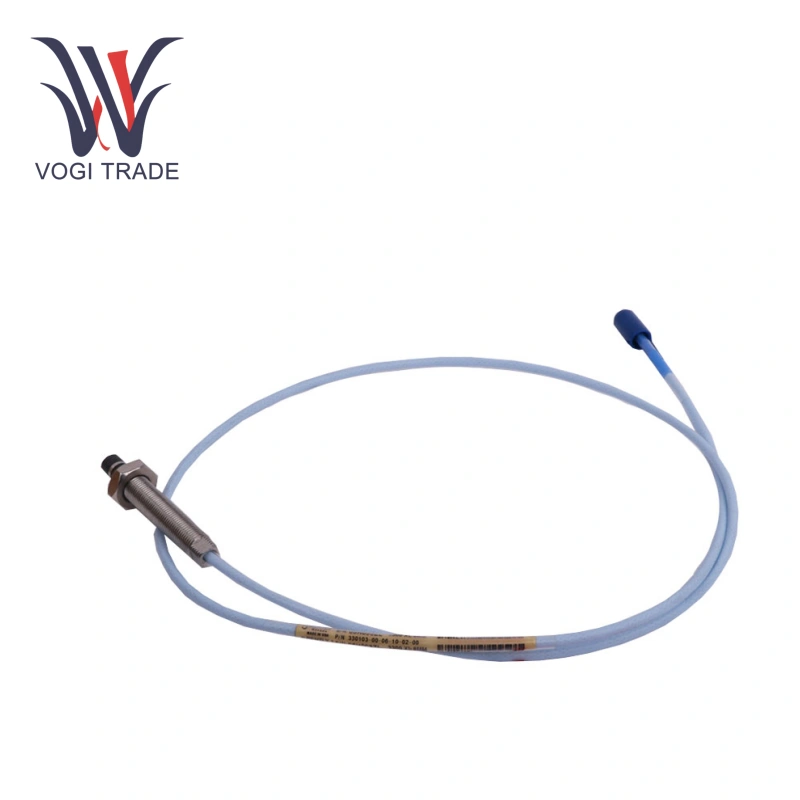

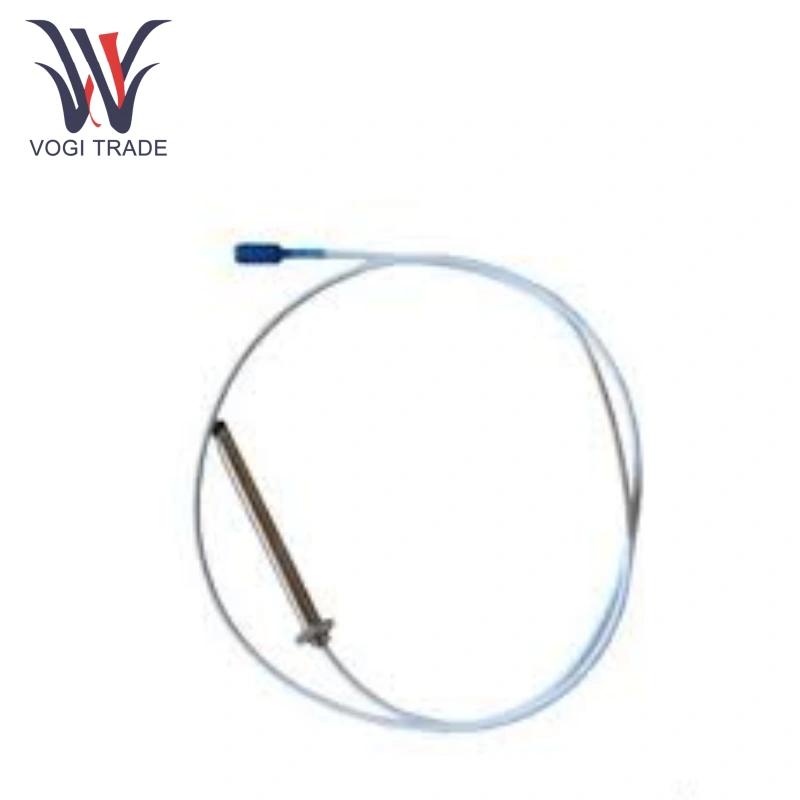

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنيعد Bently Nevada 330103-06-20-10-02-00 جزءًا من سلسلة 3300 XL من مجسات القرب مقاس 8 مم، وهو مستشعر عدم الاتصال لمراقبة الاهتزاز والإزاحة في الآلات الدوارة. يعمل نظام المسبار هذا، الذي يتكون من مسبار 8 مم، وكابل تمديد، ومكبر صوت بروكسيمتر، على أساس مبدأ التيار الدوامي.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330103-06-20-10-02-00 |
| رقم الطلب |
330103-06-20-10-02-00 |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
18*18*6 سنتيمتر |
| البعد التعبئة |
20*20*7 سنتيمتر |
| وزن |
1.0 كجم |
المواصفات الكهربائية
النطاق الخطي: 2 مم (80 مل)، يبدأ من حوالي 0.25 مم (10 مل) من الهدف.
عامل القياس التزايدي (ISF): 7.87 فولت/مم (200 مللي فولت/ميل) ±5%.
مقاومة التيار المستمر (RPROBE): بناءً على طول المسبار (1.0 متر)، الاسمي 7.59 ± 0.50 أوم.
استجابة التردد: 0 إلى 10 كيلو هرتز، +0، -3 ديسيبل، يدعم أطوال الأسلاك الميدانية حتى 305 مترًا.
الحد الأدنى لحجم الهدف: قطر 15.2 مم (0.6 بوصة) (هدف مسطح).
الحد الأدنى لقطر العمود: 50.8 مم (2 بوصة)، 76.2 مم (3 بوصة) موصى به لتحسين عامل القياس. المواصفات البيئية
نطاق درجة الحرارة:
المسبار القياسي: درجة حرارة التشغيل والتخزين -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت).
تحذير من انخفاض درجة الحرارة: قد تؤدي درجات الحرارة الأقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل الختم.
تأثير الرطوبة: عند نسبة رطوبة تبلغ 93% (معيار IEC 68-2-3)، يكون متوسط تغير عامل القياس أقل من 3%.
ختم الضغط: تم تصميم المسبار للإغلاق ضد الضغط التفاضلي (بين طرف المسبار والمبيت) باستخدام حلقة Viton® O. ومع ذلك، تؤكد الوثائق أن المسبار لم يتم اختباره بالضغط قبل الشحن؛ التحكم في التسرب هو مسؤولية العميل؛ لا تتحمل شركة Bently Nevada أي مسؤولية عن الأضرار الناجمة عن التسريبات.
أخرى: مناعة للمجالات المغناطيسية 60 هرتز (حتى 300 غاوس)، مع الحد الأدنى من تغيير الإخراج.
ميزات المنتج
مراقبة عالية الدقة: تصل حساسية Bently Nevada 330103-06-20-10-02-00 إلى -7.87 فولت/مم، مع خطأ خطي يبلغ ±5%، وقادر على التقاط تغييرات الإزاحة على مستوى الميكرون.
متين من الناحية البيئية: Bently Nevada 330103-06-20-10-02-00 المزود بهيكل من الفولاذ المقاوم للصدأ وكابل FEP يتحمل درجات الحرارة العالية والتآكل الناتج عن الزيت والكيماويات. إن تصميمه المقاوم للضغط بقدرة 12 ميجا باسكال يجعله مناسبًا لظروف التشغيل القاسية مثل تلك الموجودة في صناعات النفط والطاقة.
تركيب مرن: Bently Nevada 330103-06-20-10-02-00 حجم صغير، بطول بدون خيوط يبلغ 6 مم وإجمالي طول مبيت يبلغ 20 مم، يتلاءم بإحكام مع مساحات التثبيت الضيقة. يسمح موصل Click Loc™ بالتوصيل والفصل السريع، مما يبسط عملية الصيانة.
التطبيقات
صناعة الطاقة: يتم استخدام Bently Nevada 330103-06-20-10-02-00 لمراقبة اهتزاز العمود وإزاحته في التوربينات البخارية والمولدات، مما يوفر تعليقات في الوقت الفعلي حول حالة تشغيل الدوار.
صناعة البتروكيماويات: Bently Nevada 330103-06-20-10-02-00 مناسبة للضواغط ومضخات الطرد المركزي وغيرها من المعدات، ومراقبة الاهتزاز الشعاعي للدوار والحركة المحورية لمنع انقطاع الإنتاج الناجم عن فشل الختم وعدم توازن المكره.
