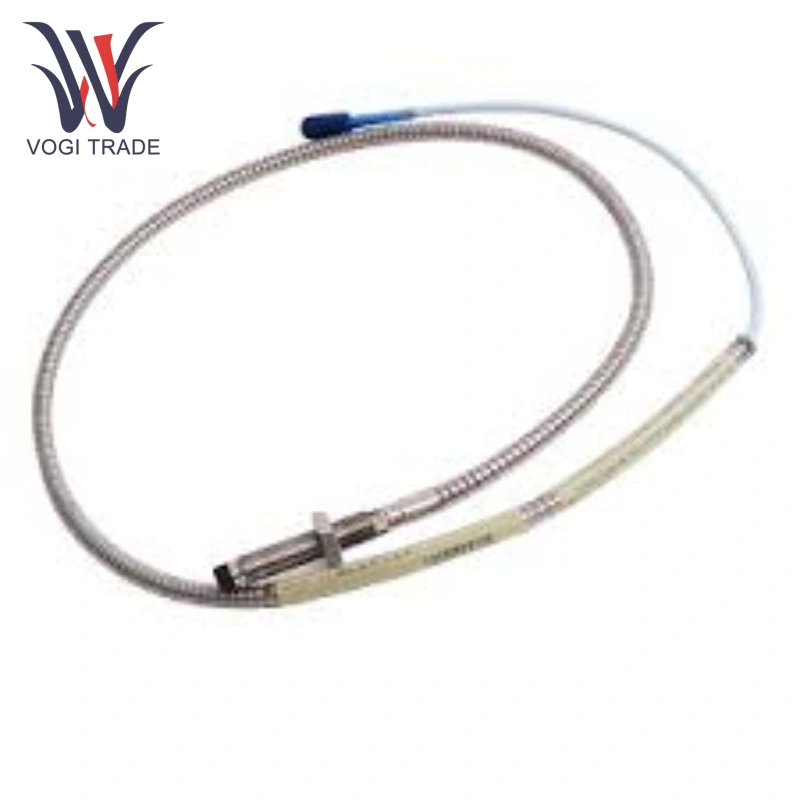

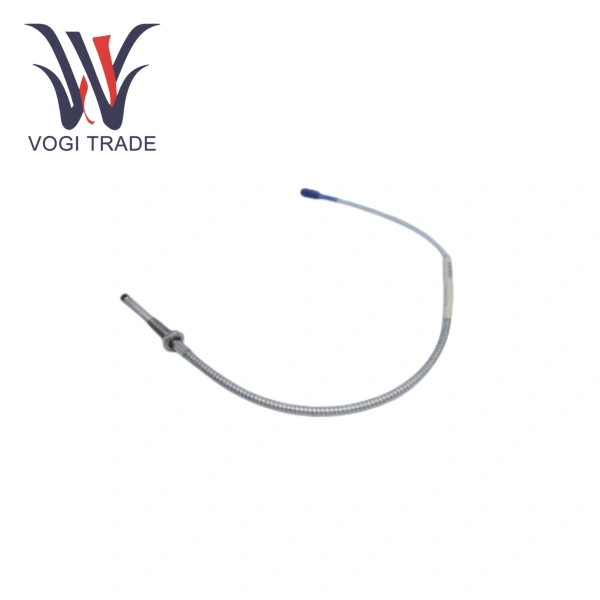

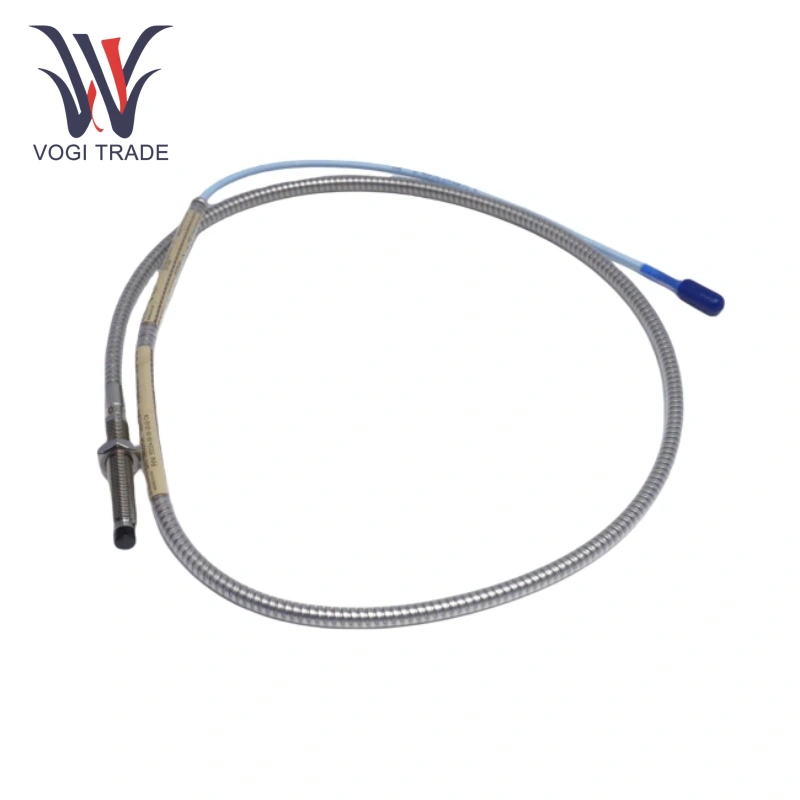

بنتلي نيفادا 330104-08-16-10-02-00

نظرة عامة على المنتج

الموديل: 330104-08-16-10-02-00

نوع المنتج: 3300 XL مسبار القرب 8 مم

مبدأ القياس: تأثير تيار إيدي

النطاق الخطي: 4.0 مم (160 مل) من 0.5 مم (20 مل) من الهدف (المتوافق مع -1 إلى -17 فولت تيار مستمر)

الحساسية: -200 ميلي فولت/ميل (-7.87 فولت/مم)، الخطأ ±±5%

استجابة التردد: 0-10 كيلو هرتز (التوهين 0-1 كيلو هرتز <1%، التوهين 10 كيلو هرتز <5%)

أبعاد المسبار: 8 مم طول غير ملولب، إجمالي طول المبيت 160 مم

إجمالي طول النظام: 1.0 متر (3.3 قدم، بما في ذلك الكابل)

درجة حرارة التشغيل: مسبار -34 درجة مئوية إلى +177 درجة مئوية؛ كابل -51 درجة مئوية إلى +177 درجة مئوية؛ مستشعر القرب -35 درجة مئوية إلى +85 درجة مئوية

المواد: مبيت المسبار AISI 303 أو 304 من الفولاذ المقاوم للصدأ، طرف المسبار من مادة البولي فينيلين كبريتيد (PPS)

مواصفات الكابل: عزل ثلاثي المحاور، بروبيلين الإيثيلين المفلور (FEP) بمقاومة 75 أوم

نوع الموصل: موصل Click Loc™ محوري صغير

الحماية: مسبار مقاوم للضغط، مادة الختم: حلقة فيتون O

ميزات المنتج

القياس الدقيق: يتيح Bently Nevada 330104-08-16-10-02-00 ذو الخطية العالية والحساسية إجراء قياس دقيق للإزاحات الدقيقة واهتزازات مكونات المعدات، مما يوفر بيانات موثوقة لتقييم ظروف تشغيل المعدات.

المرونة البيئية: يستخدم Bently Nevada 330104-08-16-10-02-00 طرف المسبار مصنوع من مادة PPS المقاومة للتآكل والمقاومة كيميائيًا، في حين أن الهيكل المصنوع من الفولاذ المقاوم للصدأ مقاوم للصدمات والتآكل، مما يضمن التشغيل المستقر في البيئات الصناعية القاسية.

اتصال موثوق به: يستخدم Bently Nevada 330104-08-16-10-02-00 موصل Click Loc المحوري الصغير الذي يوفر اتصالاً آمنًا، مما يقلل بشكل فعال من المشكلات مثل الرخاوة وضعف الاتصال أثناء نقل الإشارة.

التطبيقات

صناعة الطاقة: يتم استخدام Bently Nevada 330104-08-16-10-02-00 في معدات مثل توربينات البخار والمولدات، فهو يراقب الاهتزاز الشعاعي والإزاحة المحورية للأعمدة لضمان التشغيل المستقر لمعدات الطاقة.

صناعة البتروكيماويات: Bently Nevada 330104-08-16-10-02-00 مناسب للمعدات مثل الضواغط والمضخات، فهو يراقب الاهتزاز في الوقت الفعلي لتحديد الأعطال المحتملة للمعدات على الفور.

ملحوظة

التثبيت الصحيح: تأكد من أن المسبار عمودي على السطح المستهدف (الانحراف ≥ 5 درجات). حافظ على عزم الدوران المناسب للتثبيت لتجنب الإفراط في إحكام الخيوط وإتلافها. تأكد من أن نصف قطر انحناء الكابل لا يقل عن 6 أضعاف القطر الخارجي للكابل لمنع كسر الموصل الداخلي.

متطلبات السطح المستهدف: يجب أن يكون السطح المستهدف معدنًا موصلًا (مثل الفولاذ أو الحديد الزهر)، بقطر لا يقل عن 50 مم أو أكثر (لمسبار 8 مم) وخشونة سطح تبلغ Ra ≥ 1.6μm. الفشل في القيام بذلك سيؤثر على دقة القياس.
