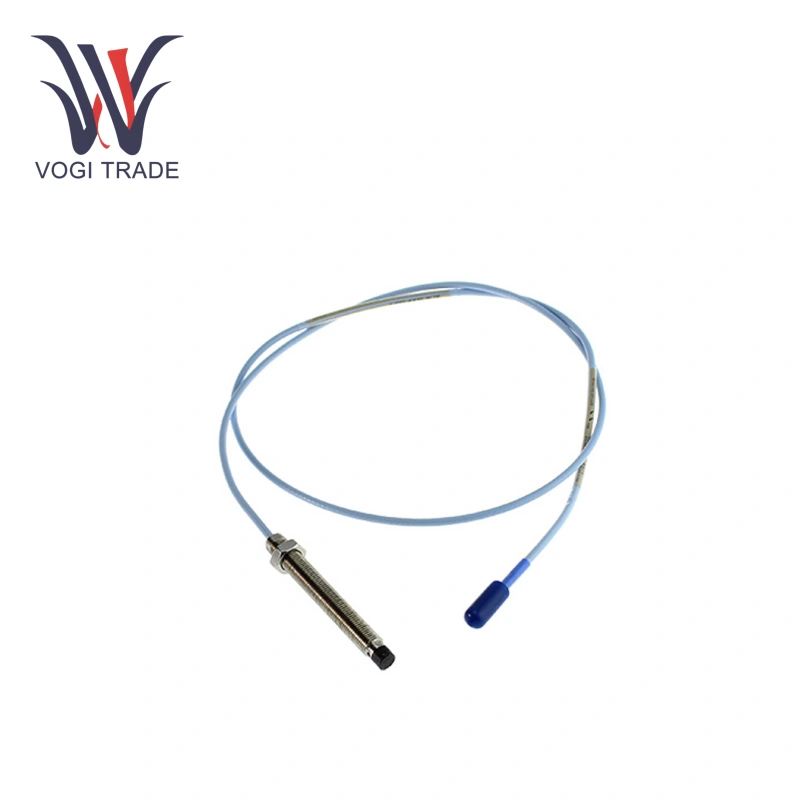

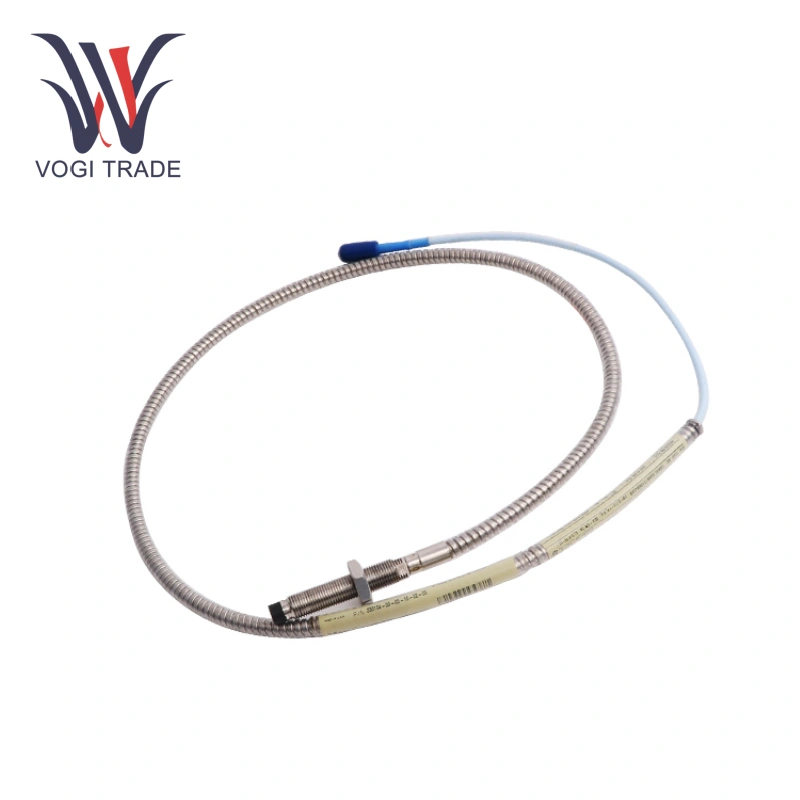

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنإن Bently Nevada 330104-10-19-10-02-00 عبارة عن مسبار تيار دوامي قريب من سلسلة 3300 XL مقاس 8 مم مصمم لمراقبة المعلمات الحرجة للآلات الدوارة. استنادًا إلى تأثير التيار الدوامي، فإنه يقيس بدقة التغيرات في المسافة بين طرف المسبار والسطح المستهدف دون الاتصال بالسطح الموصل.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330104-10-19-10-02-00 |
| رقم الطلب |
330104-10-19-10-02-00 |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
30*30*4 سنتيمتر |
| البعد التعبئة |
32*32*6 سنتيمتر |
| وزن |
2 كجم |
نظرة عامة على المنتج
الخصائص الكهربائية:
النطاق الخطي: 2 مم (80 مل)
عامل القياس التزايدي (ISF): بالنسبة لنظام 1.0 متر، ISF = 7.87 فولت/مم ± 5%.
مقاومة الخرج: 50 أوم.
استجابة التردد: 0-10 كيلو هرتز، +0، -3 ديسيبل، يدعم الأسلاك الميدانية حتى 305 متر.
الحد الأدنى لحجم الهدف: قطر 15.2 ملم.
قطر العمود الموصى به: الحد الأدنى 50.8 ملم، الموصى به 76.2 ملم.
الخصائص الميكانيكية:
مادة التحقيق:
نصيحة المسبار: بلاستيك بولي فينيلين كبريتيد (PPS) للتآكل والمقاومة الكيميائية.
جسم المسبار: AISI 303 أو 304 من الفولاذ المقاوم للصدأ (SST) لتعزيز القوة الميكانيكية.
الدرع: الفولاذ المقاوم للصدأ AISI 302 أو 304 مع سترة FEP لمزيد من الحماية. مواصفات الكابل:
الكابل القياسي: 75Ω ثلاثي المحاور، عزل FEP.
قوة الشد: الحد الأقصى 330 نيوتن (75 رطلاً) من مبيت المسبار إلى الخيوط، 270 نيوتن (60 رطلاً) عند الموصل.
نصف قطر الانحناء: الحد الأدنى 25.4 مم (1.0 بوصة) لتجنب التلف الناتج عن الانحناء الزائد.
الموصل: موصل ClickLoc من النحاس المطلي بالذهب أو نحاس البريليوم المطلي بالذهب، مقاوم للتآكل ومحكم الغلق.
ميزات المنتج
القياس الدقيق: يتيح Bently Nevada 330104-10-19-10-02-00 ذو الخطية والحساسية العاليتين قياسًا دقيقًا للإزاحات الدقيقة واهتزازات مكونات المعدات، مما يوفر بيانات موثوقة لتقييم ظروف تشغيل المعدات.
المرونة البيئية: يستخدم Bently Nevada 330104-10-19-10-02-00 طرف المسبار مصنوع من مادة PPS المقاومة للتآكل والمقاومة كيميائيًا، في حين أن الهيكل المصنوع من الفولاذ المقاوم للصدأ مقاوم للصدمات والتآكل، مما يضمن التشغيل المستقر في البيئات الصناعية القاسية.
اتصال موثوق به: يستخدم Bently Nevada 330104-10-19-10-02-00 موصل Click Loc المحوري الصغير الذي يوفر اتصالاً آمنًا، مما يقلل بشكل فعال من المشكلات مثل الرخاوة وضعف الاتصال أثناء نقل الإشارة.
التطبيقات
صناعة الطاقة: يتم استخدام Bently Nevada 330104-10-19-10-02-00 في معدات مثل توربينات البخار والمولدات، فهو يراقب الاهتزاز الشعاعي والإزاحة المحورية للأعمدة لضمان التشغيل المستقر لمعدات الطاقة.
صناعة البتروكيماويات: Bently Nevada 330104-10-19-10-02-00 مناسب للمعدات مثل الضواغط والمضخات، فهو يراقب الاهتزاز في الوقت الفعلي لتحديد الأعطال المحتملة للمعدات على الفور.
ملحوظة
التركيب والصيانة:
الموصلات: استخدم موصلات ClickLoc، مشدودة بالإصبع (لا يتجاوز عزم الدوران 0.565 نيوتن متر). لا يتضمن خيار DD=02 واقي الموصل؛ يوصى بإضافة واقي للبيئات القاسية.
إدارة الكابلات: الحد الأدنى لنصف قطر الانحناء 25.4 مم؛ تجنب الانحناءات الحادة. بالنسبة إلى الأسلاك الميدانية، استخدم كبلًا ثلاثي النواة محميًا بثلاثة موصلات (0.2-1.5 مم²)، بطول أقصى يبلغ 305 مترًا.
إعداد الفجوة: فجوة الاهتزاز الشعاعي الموصى بها هي -9 فولت تيار مستمر (حوالي 1.27 مم) لضمان أنها تقع ضمن النطاق الخطي.
