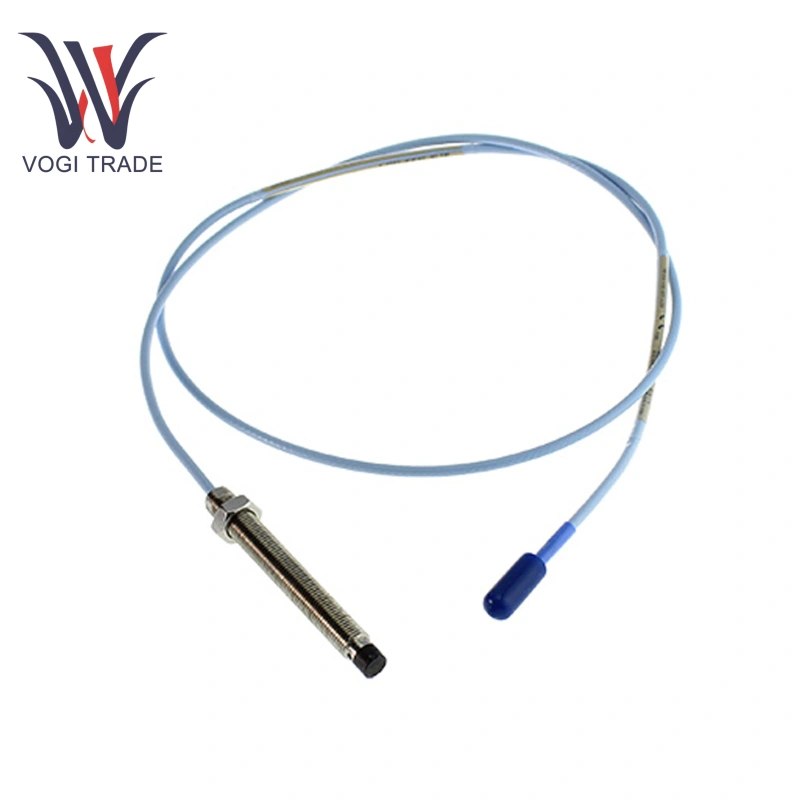

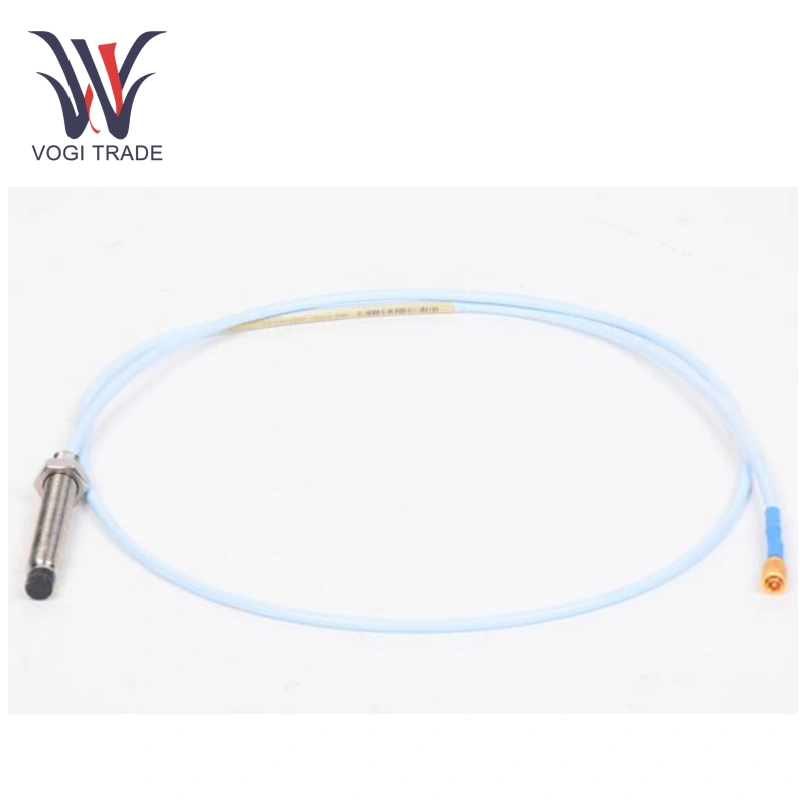

بنتلي نيفادا 330104-12-20-10-01-00

نظرة عامة على المنتج

الموديل: 330104-12-20-10-01-00

نوع المنتج: 3300 XL مسبار القرب المدرع بتيار إيدي 8 مم

مبدأ القياس: تأثير تيار إيدي

النطاق الخطي: 4 مم (نطاق القياس الفعال 0.25-2.3 مم)

الحساسية: 3.94 فولت/مم (100 مللي فولت/مل)، الخطأ ±±5%

استجابة التردد: 0-10 كيلو هرتز (التوهين <1% خلال 1 كيلو هرتز)

المواصفات الميكانيكية: طول غير ملولب 12 مم، طول المبيت 200 مم، خيط M10×1

تكوين الكابل: مدرع، إجمالي طول النظام 1.0 متر، كابل ثلاثي المحاور 75Ω

نوع الموصل: موصل ClickLoc™‎ Micro-Coaxial

نطاق درجة الحرارة: مسبار -51 درجة مئوية إلى +177 درجة مئوية، كابل مدرع مقاوم لدرجات الحرارة العالية والشيخوخة

التوافق: يلتقي مع API 670 الإصدار الرابع

التوافق: متوافق مع أجهزة الاستشعار Proximitor من سلسلة 3300 والمكونات من سلسلة غير XL مقاس 5 مم/8 مم

ميزات المنتج

القياس الدقيق: يتيح Bently Nevada 330104-12-20-10-01-00 ذو الخطية والحساسية العاليتين قياسًا دقيقًا للإزاحات الدقيقة واهتزازات مكونات المعدات، مما يوفر بيانات موثوقة لتقييم ظروف تشغيل المعدات.

المرونة البيئية: يستخدم Bently Nevada 330104-12-20-10-01-00 طرف المسبار مصنوع من مادة PPS المقاومة للتآكل والمقاومة كيميائيًا، في حين أن الهيكل المصنوع من الفولاذ المقاوم للصدأ مقاوم للصدمات والتآكل، مما يضمن التشغيل المستقر في البيئات الصناعية القاسية.

اتصال موثوق به: يستخدم Bently Nevada 330104-12-20-10-01-00 موصل Click Loc المحوري الصغير الذي يوفر اتصالاً آمنًا، مما يقلل بشكل فعال من المشكلات مثل الرخاوة وضعف الاتصال أثناء نقل الإشارة.

التطبيقات

صناعة الطاقة: يتم استخدام Bently Nevada 330104-12-20-10-01-00 في معدات مثل توربينات البخار والمولدات، فهو يراقب الاهتزاز الشعاعي والإزاحة المحورية للأعمدة لضمان التشغيل المستقر لمعدات الطاقة.

صناعة البتروكيماويات: Bently Nevada 330104-12-20-10-01-00 مناسب للمعدات مثل الضواغط والمضخات، فهو يراقب الاهتزاز في الوقت الفعلي لتحديد الأعطال المحتملة للمعدات على الفور.

التوافق وقابلية التبادل

التوافق مع الإصدارات السابقة: يتوافق المسبار 330104 مع جميع المكونات غير XL 3300 Series 5 مم و8 مم، بما في ذلك:

المجسات: قابلة للتبديل مع مجسات 3300 5 مم (عندما يكون المسبار 8 مم كبيرًا جدًا).

كابلات التمديد: مثل الكابل القياسي 330130 أو الكابل 330190 ETR.

أجهزة الاستشعار التقريبية: مثل سلسلة 330180، التي تدعم تركيب اللوحة أو DIN.

تأثير الأداء:

عند خلط مكونات XL ومكونات غير XL، يقتصر أداء النظام على المواصفات غير XL (على سبيل المثال، قد يزيد خطأ ISF).

عند استخدام مكونات ETR (مثل مجسات درجة الحرارة العالية)، تقتصر دقة النظام على مواصفات ETR (ISF ±18%).

توافق الموصل: تتوافق موصلات ClickLoc مع جميع أجهزة استشعار سلسلة 3300 وتتيح التثبيت المحكم بدون أدوات.
