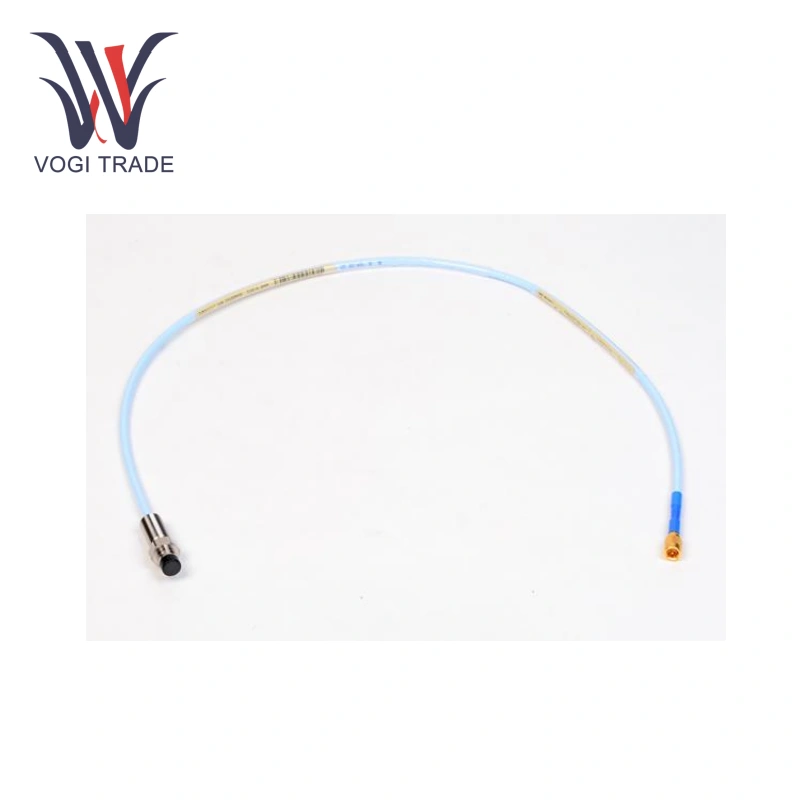

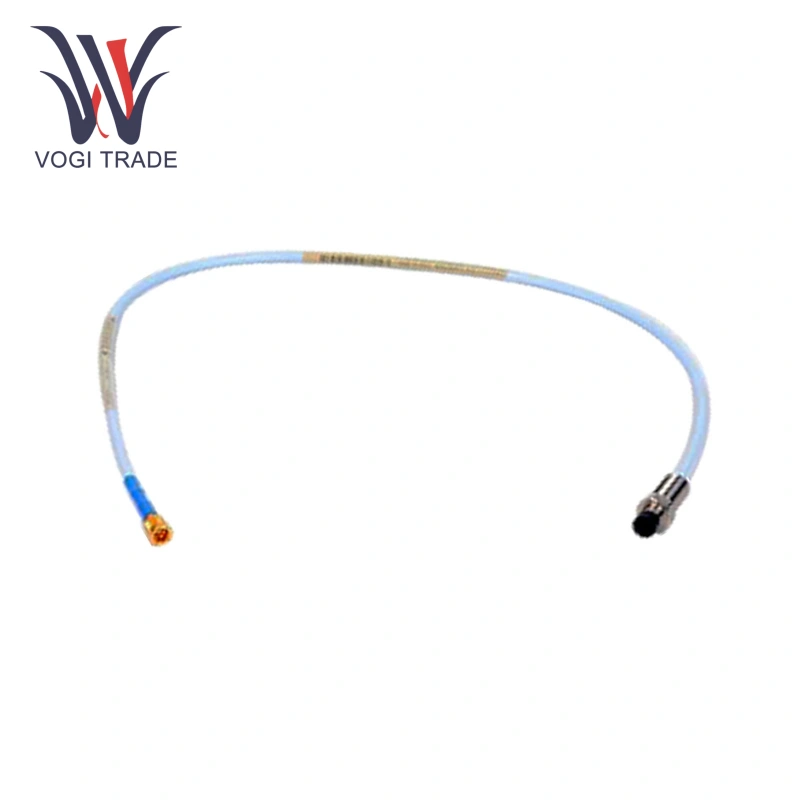

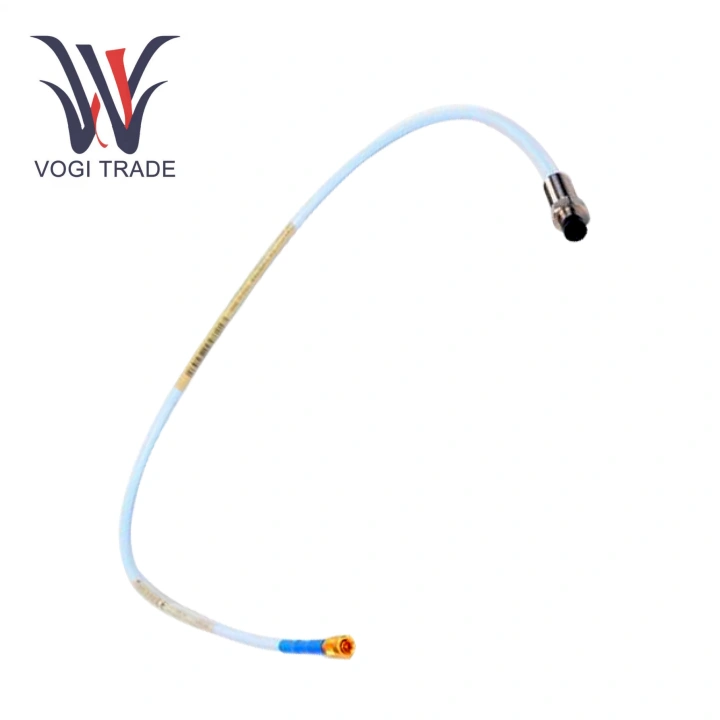

العلامة التجارية: بنتلي نيفاداالوصف: عكس جبل التحقيقالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنإن Bently Nevada 330105-02-12-05-02-00 عبارة عن مسبار تثبيت عكسي من سلسلة 3300 XL مقاس 8 مم. إنه يعمل على أساس مبدأ التيار الدوامي وهو المكون الأساسي لنظام استشعار القرب. ويمكن استخدامه مع سلسلة 3300 XL Proximitor وكابل التمديد.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330105-02-12-05-02-00 |
| رقم الطلب |
330105-02-12-05-02-00 |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
30*30*4 سنتيمتر |
| البعد التعبئة |
32*32*6 سنتيمتر |
| وزن |
1.15 كجم |
نظرة عامة على المنتج
المواصفات الفيزيائية والميكانيكية
الأبعاد والوزن:
الطول غير الملولب (أ): 5.0 ملم (0.20 بوصة).
طول الغلاف (ب): 30 ملم (1.2 بوصة).
الطول الإجمالي (C): 0.5 متر (1.6 قدم)، التسامح +30%، -0%.
وزن المسبار: حوالي 323 جم/م (11.4 أونصة)، استنادًا إلى الكابل القياسي.
الحد الأقصى للقطر: 8.0 مم (0.31 بوصة) عند طرف المسبار، والحد الأقصى للقطر الخارجي للموصل 7.24 مم (0.285 بوصة).
ميزات المنتج
القياس الدقيق: Bently Nevada 330105-02-12-05-02-00 استنادًا إلى مبادئ التيار الدوامي، فهو يقيس بدقة الإزاحة الساكنة والاهتزاز الديناميكي، مما يوفر بيانات موثوقة لتقييم صحة المعدات.
سهولة التركيب: Bently Nevada 330105-02-12-05-02-00 مع تصميم خيط UNF القياسي 3/8 - 24، إلى جانب موصل محوري Micro Click Loc، يسمح بتركيب بسيط وفعال.
اتصال موثوق به: يستخدم Bently Nevada 330105-02-12-05-02-00 موصل Click Loc المحوري الصغير الذي يوفر اتصالاً آمنًا، مما يقلل بشكل فعال من المشكلات مثل الرخاوة وضعف الاتصال أثناء نقل الإشارة، مما يضمن نقل إشارة مستقر.
التطبيقات
صناعة الطاقة: Bently Nevada 330105-02-12-05-02-00 تستخدم في معدات مثل توربينات البخار والمولدات لمراقبة الاهتزاز الشعاعي والإزاحة المحورية للأعمدة، مما يضمن التشغيل المستقر لمعدات الطاقة.
التصنيع الصناعي: يمكن تثبيت Bently Nevada 330105-02-12-05-02-00 على معدات مثل المحركات والأدوات الآلية لمراقبة الاهتزاز، وتحسين معلمات التشغيل، وتقليل تأثير أعطال المعدات على جداول الإنتاج.
دليل التثبيت
ميزة التثبيت العكسي: تم تصميم المسبار للتركيب العكسي (الخيوط الموجودة على جانب الطرف)، مما يجعله مناسبًا للتطبيقات ذات المساحة المحدودة. يوفر غلاف المسبار الحماية أثناء التثبيت.
الملحقات الموصى بها:
دعامة التثبيت: تتضمن دعامة التثبيت الملولبة المصنوعة من الألومنيوم (137492-01 لخيوط 3/8-24) مع فتحة سلك الأمان.
إدارة الكابلات: استخدم شريط سيليكون ذاتي اللصق (03200006) أو واقي موصل؛ ومع ذلك، فإن إصدار التثبيت العكسي لا يدعم الواقي المدمج.
تطبيق عزم الدوران: استخدم مفتاح عزم الدوران والتزم بالقدرة الموصى بها البالغة 7.5 نيوتن متر (66 بوصة · رطل). تجنب تجاوز الحد الأقصى وهو 22.6 نيوتن متر لمنع تلف الخيط.
إعداد الفجوة: الفجوة الموصى بها للاهتزاز الشعاعي هي -9 فولت تيار مستمر (حوالي 1.27 مم). يلزم معايرة الفولاذ AISI 4140 (الإعداد الافتراضي للمصنع).
