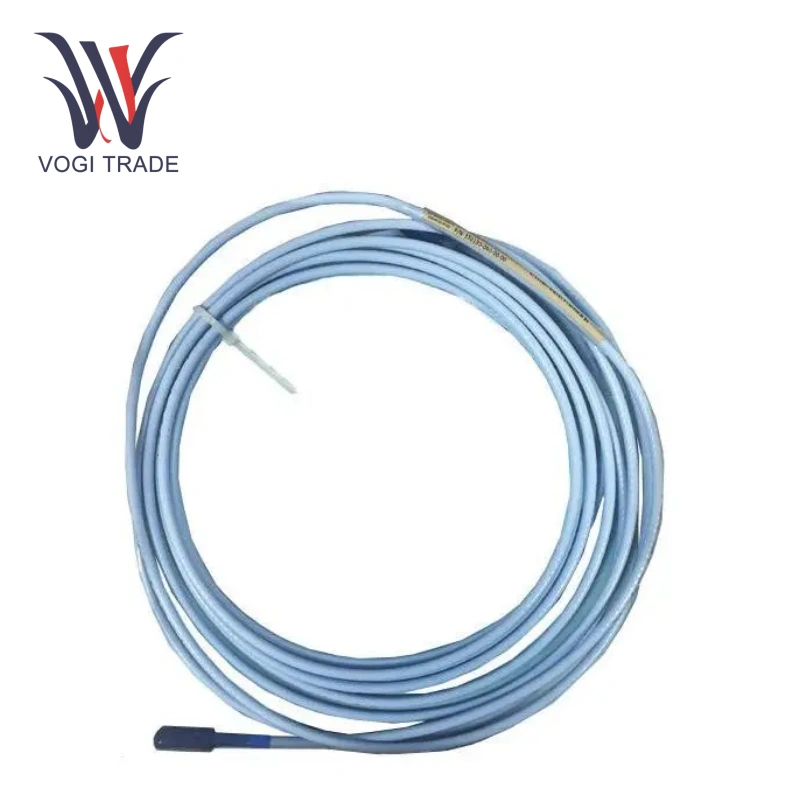

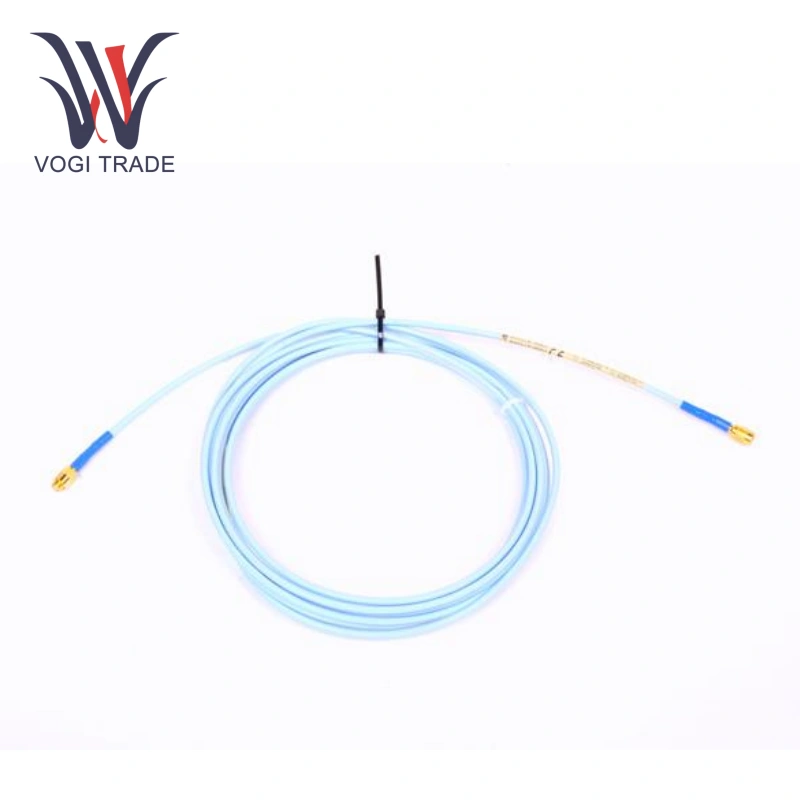

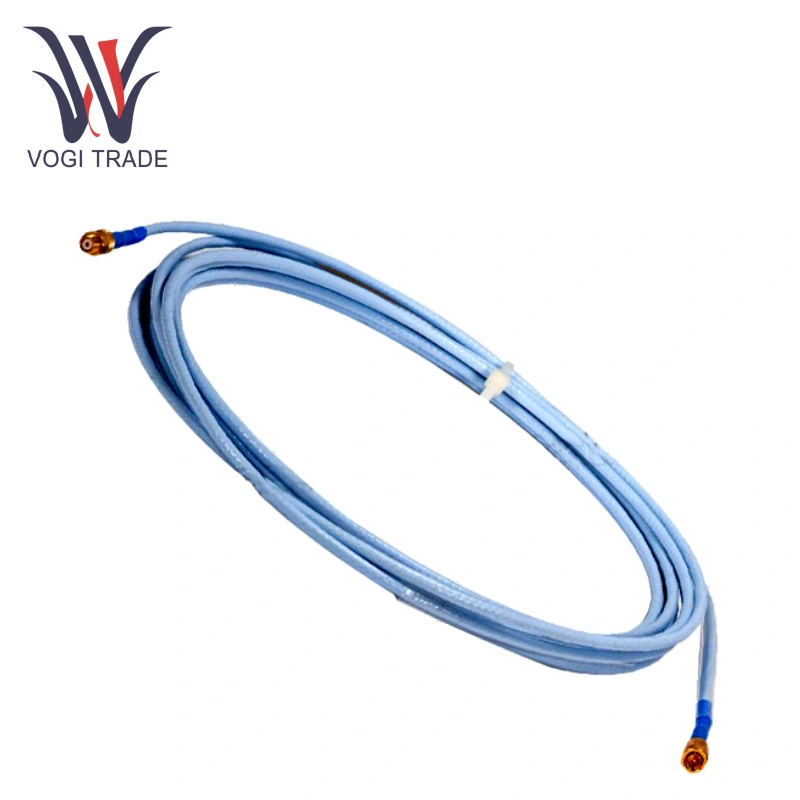

العلامة التجارية: نيفاداالوصف: كابل التمديدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنتم تصميم كابل التمديد BLAY NEVADA 330130-045-00-05 للاستخدام مع نظام مستشعر القرب 3300 XL 8MM. يمتد مسافة نقل الإشارة من تحقيقات سلسلة 3300 XL. إنه يتميز ببناء كابل ثلاثي المحور 75Ω مع مقاومة موصل مركزية محسّنة تبلغ 0.88Ω ± 0.13Ω.
| تصنيع |
نيفادا |
| رقم النموذج |
330130-045-00-05 |
| رقم الطلب |
330130-045-00-05 |
| كتالوج |
3300 XL |
| بلد المنشأ |
أمريكا |
| رمز HS |
8537101190 |
| البعد |
18*18*8cm |
| بُعد التعبئة |
21*21*10cm |
| وزن |
0.8 كجم |
معلمات الأداء
** 045 (قطاع AAA): طول الكابل 4.5 متر (14.8 قدم).
** 00 (شريحة BB):
نوع الكابل: كابل قياسي بدون درع.
حماية الموصل: لا يوجد حامي موصل.
** 05 (شريحة CC):
خيارات التصديق: تشمل موافقات منطقة CSA و ATEX و ICEX الخطرة.
الميكانيكية والتركيب
دائرة نصف قطرها الدنيا: 25.4 مم (1.0 بوصة). تجنب الانحناء المفرط الذي يمكن أن يسبب الضرر.
نوع الموصل:
موصل ClickLoc مقاوم للتآكل ، مع عزم دوران محكم الإصبع.
لا توجد أدوات خاصة مطلوبة للتثبيت أو الإزالة.
أقصى عزم الدوران الموصل: 0.565 N · M (5 في · LBF).
التوافق البيئي
نطاق درجة الحرارة:
درجة حرارة التشغيل/التخزين: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت).
حماية:
واقي الموصل غير مدرج (طلب 40180-02 بشكل منفصل أو استخدم شريط السيليكون 03200006).
لا ينصح شريط السيليكون للاستخدام في البيئات المعرضة لزيت التوربينات.
مزايا المنتج
BLAY NEVADA 330130-045-00-05 مع موصل مركز منخفض المقاومة والتصميم المحمي يقلل بشكل فعال من فقدان الإشارة وتداخلها.
BLAY NEVADA 330130-045-00-05 يزيد تصميم Cableloc الحاصل على براءة اختراع من قوة الشد لمنع فصل الكابلات العرضية ، في حين أن موصل CLACKLOC المطلي بالذهب مقاوم للتآكل والأكسدة.
تتمتع نطاقات درجات الحرارة القياسية والممتدة ببراعة من نيفادا 330130-045-00-05 ، وتستوعب مجموعة واسعة من البيئات الصناعية ، من درجات حرارة منخفضة إلى عالية ، ويسهل دائرة نصف قطرها الضيقة الدنيا التثبيت في المساحات المعقدة.
طلب
BLAY NEVADA 330130-045-00-05 المستخدمة في أنظمة مراقبة الاهتزاز لمعدات مثل التوربينات البخارية والمولدات ، يتم استخدام هذا الجهاز لتمديد مسافة نقل إشارة المستشعر.
نيفادا 330130-045-00-05 مناسبة لمراقبة الحالة للمضخات والضواغط وغيرها من المعدات في النباتات البتروكيماوية.
BLAY NEVADA 330130-045-00-05 المستخدمة في معدات الآلات مثل أدوات الآلات ، يتم استخدام هذا الجهاز لتوصيل مستشعرات مراقبة الموضع والاهتزاز ، مما يساعد على تحسين دقة الآلات وتوفير المراقبة في الوقت الفعلي لظروف تشغيل المعدات.
التوافق وتكامل النظام
متوافق مع التحقيقات/القرب:
تأكد من أن طول الكبل المقيس + طول كبل التمديد = طول نظام القرب الكلي (5 م أو 9 م).
على سبيل المثال ، عند استخدام مسبار 0.5 متر ، حدد كابل تمديد 4.5 متر لنظام 5 أمتار.
تحذير المكونات الخلط:
إذا تم خلطها مع مكونات سلسلة غير XL (مثل سلسلة 3300 الأقدم) ، فسيتم تدهور أداء النظام إلى مواصفات غير XL.
الشهادات والسلامة
شهادات الانفجار المقاومة للانفجار: يتوافق مع معايير CSA و ATEX و IECEX للاستخدام في المناطق الخطرة.
متطلبات التثبيت:
يجب إجراء اتصالات الدائرة غير المصابة وفقًا للرسم 140979 لتلبية متطلبات السلامة في المنطقة 2/القسم 2.
