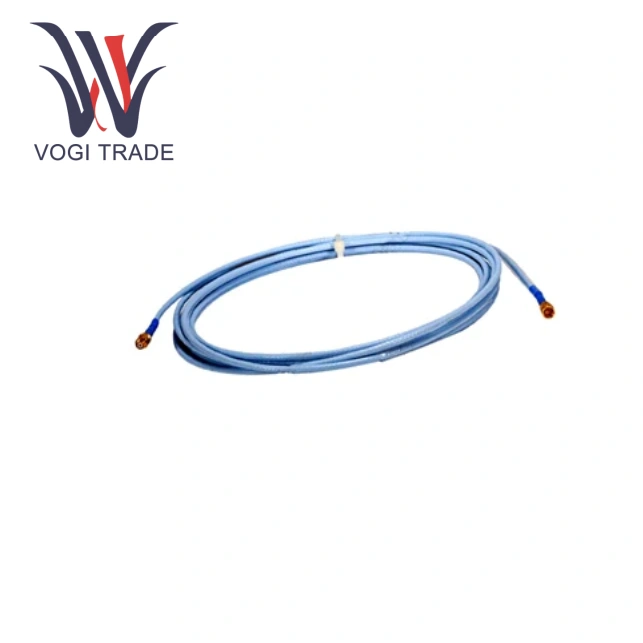

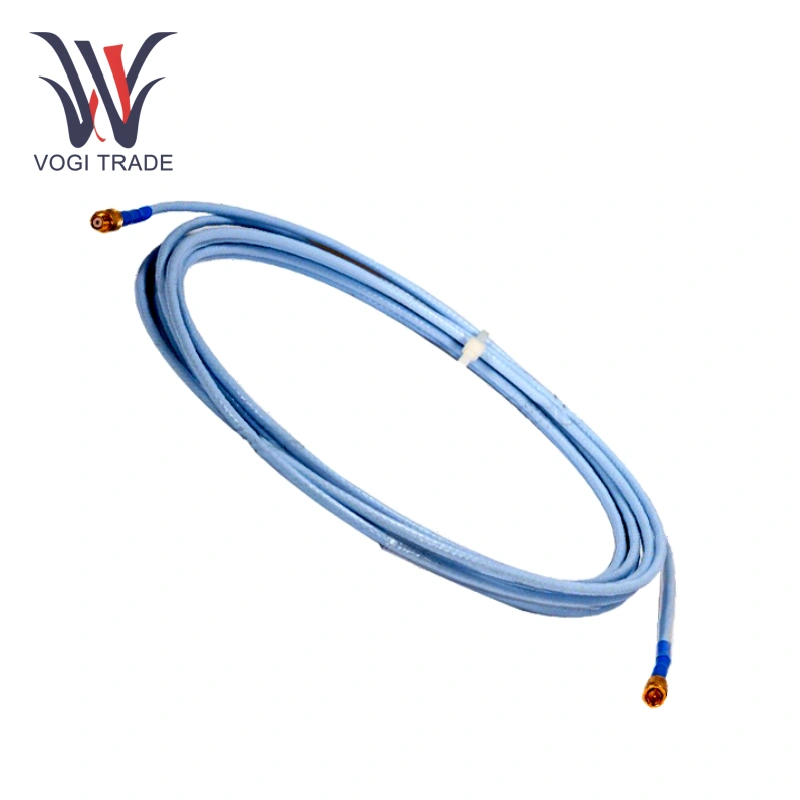

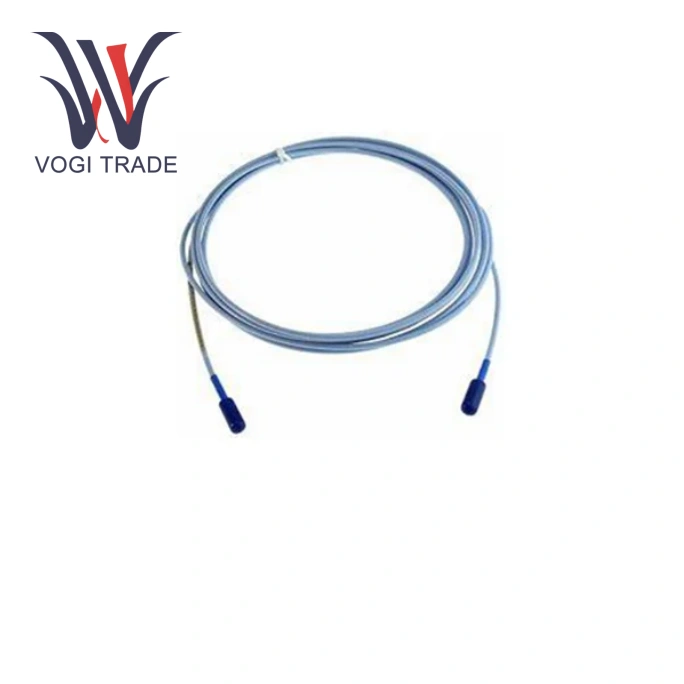

العلامة التجارية: نيفاداالوصف: كابل التمديدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنإن Nevada 330130-045-03-05 عبارة عن كبل تمديد لنظام مراقبة حالات مراقبة نظام مراقبة نظام مراقبة 3300 XL. يتم استخدامه مع تحقيقات التيار الدوامة 8 مم أو 5 مم. إنه ينقل بشكل ثابت إشارة المجس التي تم جمعها إلى مضخم سليم ، مما يضمن أن نظام المراقبة يلتقط بدقة معلمات تشغيل المعدات مثل الاهتزاز والتشريد.
| تصنيع |
نيفادا |
| رقم النموذج |
330130-045-03-05 |
| رقم الطلب |
330130-045-03-05 |
| كتالوج |
3300 XL |
| بلد المنشأ |
أمريكا |
| رمز HS |
8537101190 |
| البعد |
18*18*8cm |
| بُعد التعبئة |
21*21*10cm |
| وزن |
0.8 كجم |
معلمات الأداء
تحقيقات متوافقة: متوافقة مع تحقيقات 8 مم و 5 مم.
طول الكابل: 4.5 متر.
مواد الموصل: النحاس المعلن تقطعت بهم السبل.
العزل: كلوريد البولي فينيل عالي الجودة (PVC).
التدريع: التدريع مزدوج الطبقة (جديلة النحاس + رقائق الألومنيوم).
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية.
تصنيف الحماية: يجتمع جسم الكابلات في تصنيف الحماية IP65.
الأداء الكهربائي
مقاومة العاصمة:
موصل مركزي إلى موصل المركز (RCORE): 0.99 Ω ± 0.15 Ω
سترة للموصل الخارجي (rjacket): 0.30 Ω ± 0.06 Ω
السعة: 69.9 PF/M (نموذجي) ، يؤثر على انتقال إشارة التردد العالي (قد تخفف الإشارات> 10 كيلو هرتز).
التوافق: قابلة للتبديل بالكامل مع جميع تحقيقات 3300 XL 8MM ومضادات الضيوف
سلامة الإشارة
الحد الأقصى لطول الكابل: يدعم 305 مترًا (1000 قدم) من الأسلاك الميدانية ، ولكنه يتطلب الربط لأطوال تتجاوز 91.44 مترًا (300 قدم).
استجابة التردد: 0-10 كيلو هرتز (± 3 ديسيبل)
مزايا المنتج
Bindly Nevada 330130-045-03-05 يتمتع بأداء ممتاز لمكافحة المؤتمرات ، فإن الهيكل المزدوج المقاوم للمحميين يقاوم بشكل فعال التداخل الكهرومغناطيسي القوي الناتج عن البيئات الصناعية مثل المحولات والمحركات الكبيرة.
BLAY NEVADA 330130-045-03-05 متوافق مع كل من تحقيقات 8 مم و 5 مم.
مجالات التطبيق
يمكن استخدام نيفادا 330130-045-03-05 في صناعة الطاقة ، وصناعة البتروكيماويات ، وصناعة المعادن ، وصناعة الطاقة.
الميزات المادية والتركيب
يركز التصميم المادي في نيفادا 330130-045-03-05 على المتانة وسهولة التثبيت:
الموصلات:
الموصلات المطلية بالذهب ClickLoc لمقاومة التآكل وتركيب واحد خالٍ من الأدوات.
نوع الواجهة: موصل متحد محوري صغير ، قطره 7.24 مم (0.285 بوصة).
درع: درع من الفولاذ المقاوم للصدأ مع عزل FEP (كابل قياسي) لحماية ميكانيكية إضافية.
الأبعاد والوزن:
وزن الوحدة: 103 جم/م (1.5 أوقية/قدم) (كابل التمديد المدرع).
القطر الخارجي: الحد الأقصى للقطر الخارجي للدرع هو 7.67 مم (0.302 بوصة) ، والحد الأقصى للقطر الخارجي بما في ذلك الأكمام الواقية 12.4 مم (0.49 بوصة) (الشكل 18).
ملحوظة
يُحظر بشكل صارم التعديل غير المصرح به: القطع ، الربط ، استبدال الموصلات ، وغيرها من التعديلات غير المصرح بها للكابل.
تجنب التحميل الزائد والضغط: لا تخضع الكابل لتوتر أو ضغط مفرط. تجنب الضغط أو التكسير بواسطة مكونات المعدات لمنع كسر الموصلات الداخلية أو تلف العزل ، مما قد يؤثر على انتقال الإشارة.
