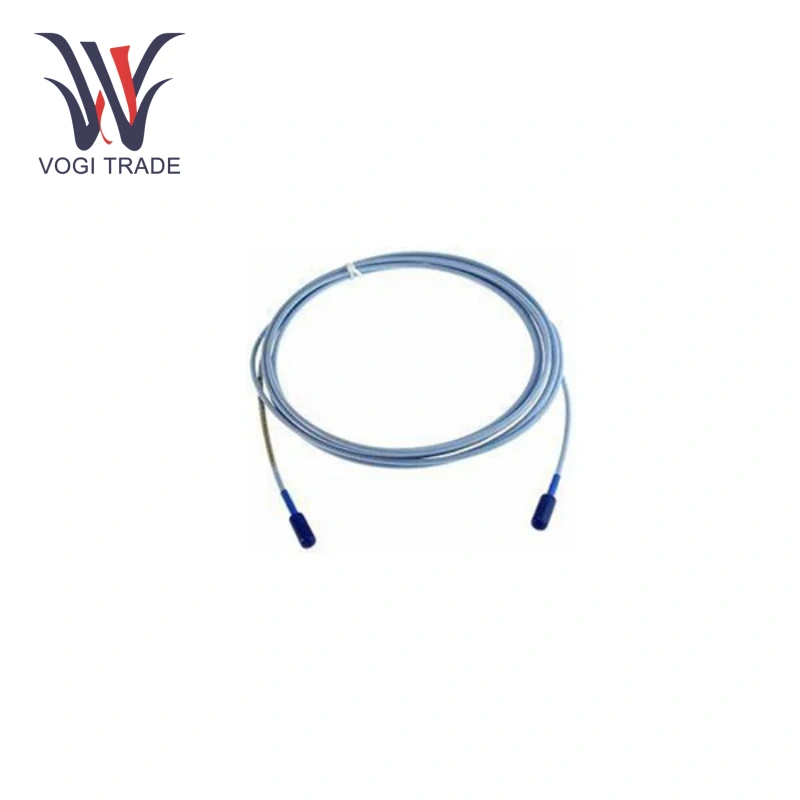

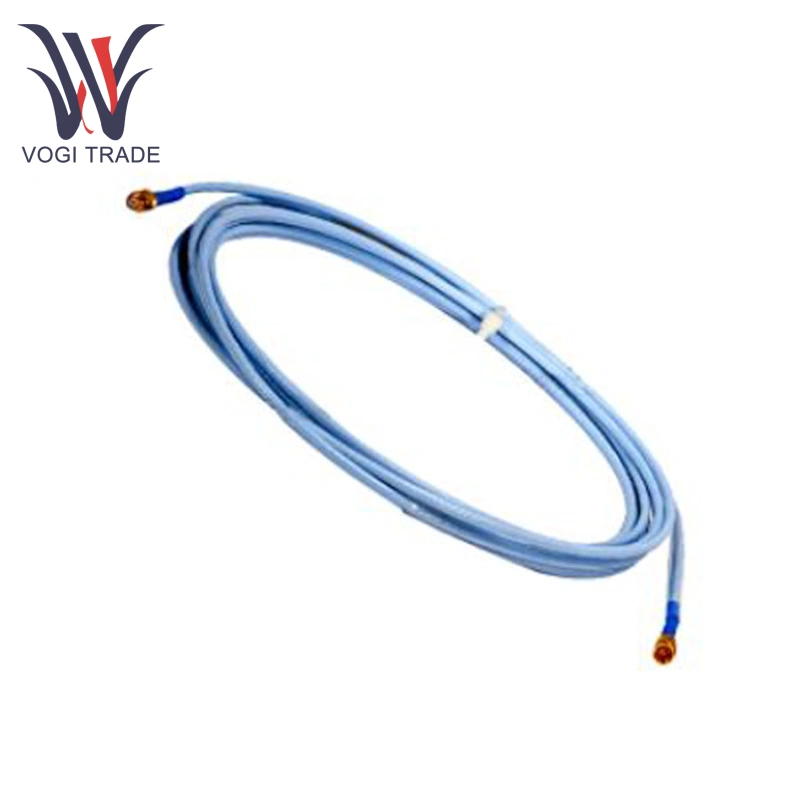

العلامة التجارية: نيفاداالوصف: كابل التمديدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنيعد Nevada 330130-045-12-CN عبارة عن كبل تمديد قياسي لأنظمة مراقبة الاهتزاز الصناعي. يتم استخدامه لتوصيل أجهزة الاستشعار على معدات مراقبة لتحقيق انتقال الإشارة المستقرة. ينتمي هذا الكابل إلى سلسلة 3300 XL ، ويبلغ طوله 4.5 متر (14.8 قدمًا) ، وهو مزود بحماية كابل LOC وموصل السوائل.
| تصنيع |
نيفادا |
| رقم النموذج |
330130-045-12-CN |
| رقم الطلب |
330130-045-12-CN |
| كتالوج |
3300 XL |
| بلد المنشأ |
أمريكا |
| رمز HS |
8537101190 |
| البعد |
18*18*8cm |
| بُعد التعبئة |
21*21*10cm |
| وزن |
2.3 كجم |
نطاق درجة الحرارة:
التشغيل والتخزين: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت).
ملاحظة: قد تسبب درجات الحرارة التي تقل عن -34 درجة مئوية (-30 درجة فهرنهايت) فشل الختم.
تأثير الرطوبة: متوسط عامل المقياس (ASF) يتغير <3 ٪ عند 93 ٪ من الرطوبة النسبية.
مزايا المنتج
انتقال الإشارة المستقرة: لدى نيفادا 330130-045-12-CN موصلات نحاسية عالية الجودة وتصميم مقاومة محسّن ، جنبًا إلى جنب مع أداء عزل ممتاز ، ويقلل من فقدان انتقال الإشارة والتداخل الخارجي.
متينة: نيفادا نيفادا 330130-045-12-CN مصنوعة من مواد عالية الجودة ، يوفر الغمد الخارجي مستوى عالٍ من الحماية ضد الغبار الصناعي والرطوبة والزيت.
مجالات التطبيق
صناعة الطاقة: نيفادا 330130-045-12-CN المستخدمة في أنظمة مراقبة الاهتزاز للمعدات الدوارة الكبيرة مثل التوربينات البخارية والمولدات ، ينقل هذا الكبل إشارات من أجهزة الاستشعار المثبتة في المواقع الرئيسية على المعدات إلى المعدات المراقبة في غرفة مراقبة عن بعد.
الصناعة البتروكيماوية: نيفادا نيفادا 330130-045-12-CN المستخدمة في مراقبة الاهتزازات للضواغط والمضخات والمراوح والمعدات الأخرى ، فإنها تنقل إشارات المستشعر إلى معدات مراقبة الانفجار المقاومة للانفجار.
صناعة التصنيع: يتم توصيل نيفادا 330130-045-12-CN المستخدمة في العديد من الآلات الدوارة ، مثل المحركات وأدوات الآلات والمشجعين ، بنظام المراقبة عن طريق تثبيت مستشعرات الاهتزاز واستخدام كبل التمديد هذا.
المواصفات المادية والميكانيكية
الخصائص الفيزيائية الرئيسية لـ 330130-045-12-CN هي كما يلي:
طول الكابل: 4.5 متر (14.8 قدم) ، مع طول التسامح مع +20 ٪ و -0 ٪.
نوع الكابل: البناء ثلاثي المحاور 75Ω مع عزل البروبيلين الفلوروثيلين (FEP). يستخدم خيار Fluidloc تصميمًا خاصًا للختم لمنع تغلغل السائل.
الموصل: موصلات clickloc المقاومة للتآكل والمغطاة بالذهب مع عزم دوران محكم الأصابع للتثبيت والإزالة الخالية من الأدوات. يتضمن خيار BB = 12 حامية موصل.
خيارات الغلاف: الكابل القياسي (غير المسلح) ، ولكن يمكن طلب الإصدارات المدرعة (حدد خيار BB). لا يشمل كابل BB = 12 الموضح هنا الدروع.
دائرة نصف قطرها الدنيا: 25.4 مم (1.0 بوصة) لمنع تلف الكابل.
الوزن: حوالي 34 جم/م (0.4 أوقية/قدم) ، الوزن الكلي حوالي 153 غرام (بناءً على كابل 4.5 متر). عزم الدوران الموصل: الحد الأقصى 0.565 N · M (5 في · LBF). موصى بها لإصبعات الأصابع (سوف "ينقر" الموصل عند تشديده).
الصورة ذات الصلة: عند وصف واقي الموصل ، يوضح الشكل 18 كابل تمديد مع واقي موصل. تقع الصورة بجوار هذا الوصف للامتثال للقاعدة:
