العلامة التجارية: بنتلي نيفاداالوصف: كابل تمديدالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشن330130-070-00-00 هو كابل تمديد قياسي من سلسلة Bently Nevada 3300 XL وهو جزء من نظام محول الطاقة التقريبي 3300 XL 8 مم. يستخدم هذا النظام لمراقبة حالة الماكينات وقياس الاهتزاز والموضع على الآلات الدوارة (مثل محامل غشاء السوائل) باستخدام مبدأ التيار الدوامي.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330130-070-00-00 |
| رقم الطلب |
330130-070-00-00 |
| كتالوج |
3300 XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
8537101190 |
| البعد |
18*18*8 سنتيمتر |
| البعد التعبئة |
21*21*10 سنتيمتر |
| وزن |
1.5 كجم |
الخصائص الكهربائية
مقاومة العاصمة:
موصل مركزي إلى موصل مركزي (RCORE): 1.54 ± 0.23 Ω.
السترة: 0.46 ± 0.09 أوم.
السعة: 69.9 بيكو فاراد/م (نموذجي).
استجابة التردد: 0 إلى 10 كيلو هرتز، +0، -3 ديسيبل.

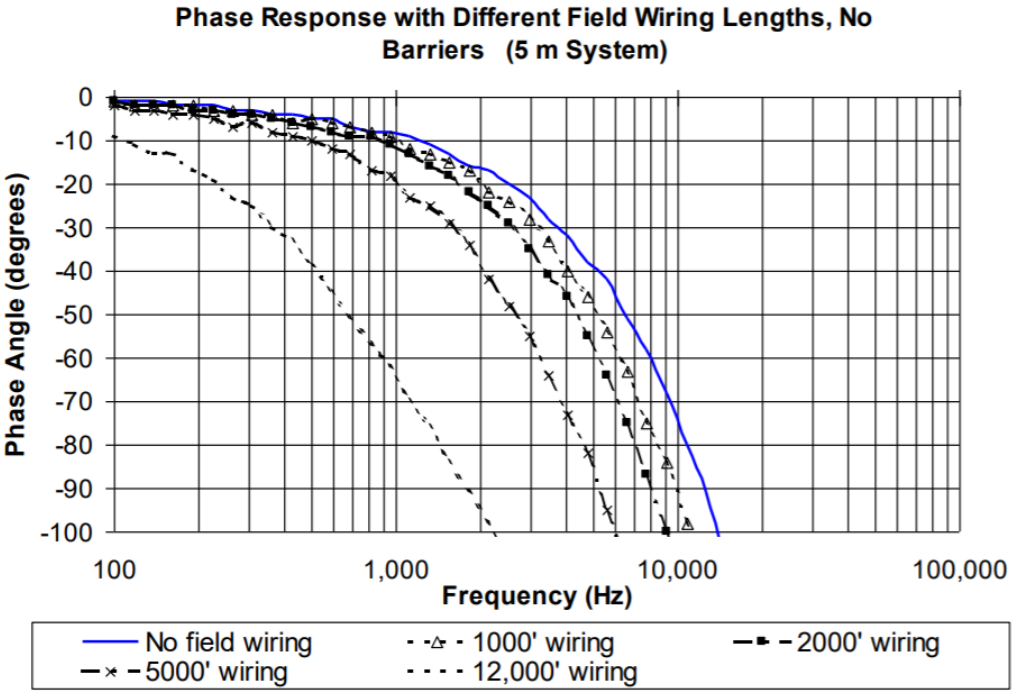

متطلبات الأسلاك الميدانية: يتم دعم سلك من 0.2 إلى 1.5 مم² (16 إلى 24 AWG). يوصى باستخدام كابل ثلاثي ملتوي محمي بثلاثة موصلات. يبلغ الحد الأقصى لطول أسلاك المجال 305 مترًا (1000 قدم)، ولكن يجب ملاحظة تراجع الإشارة عالية التردد.
الخصائص الميكانيكية والفيزيائية
المواد: كابل ثلاثي المحاور 75Ω مع عزل FEP (خيار قياسي). يوفر FEP مقاومة كيميائية وعزلًا ممتازين.
الحد الأدنى لنصف قطر انحناء الكابل: 25.4 ملم (1.0 بوصة).
الموصل: موصل ClickLoc مطلي بالذهب ومقاوم للتآكل (نحاس مطلي بالذهب أو نحاس البريليوم).
الوزن: 34 جم/م (0.4 أونصة/قدم)، حوالي 238 جم (0.52 رطل) لكابل بطول 7.0 م.

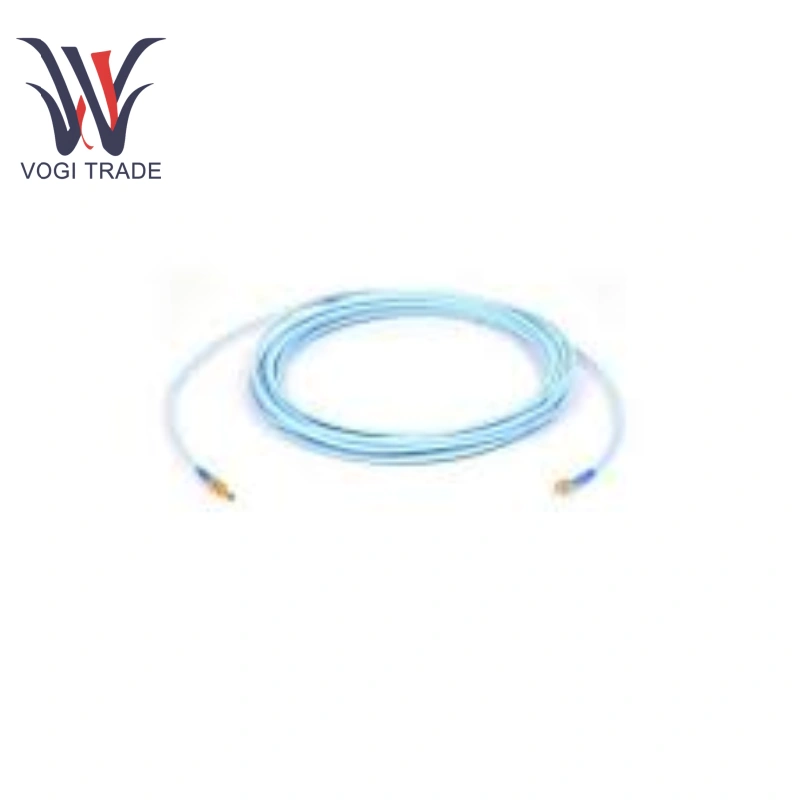

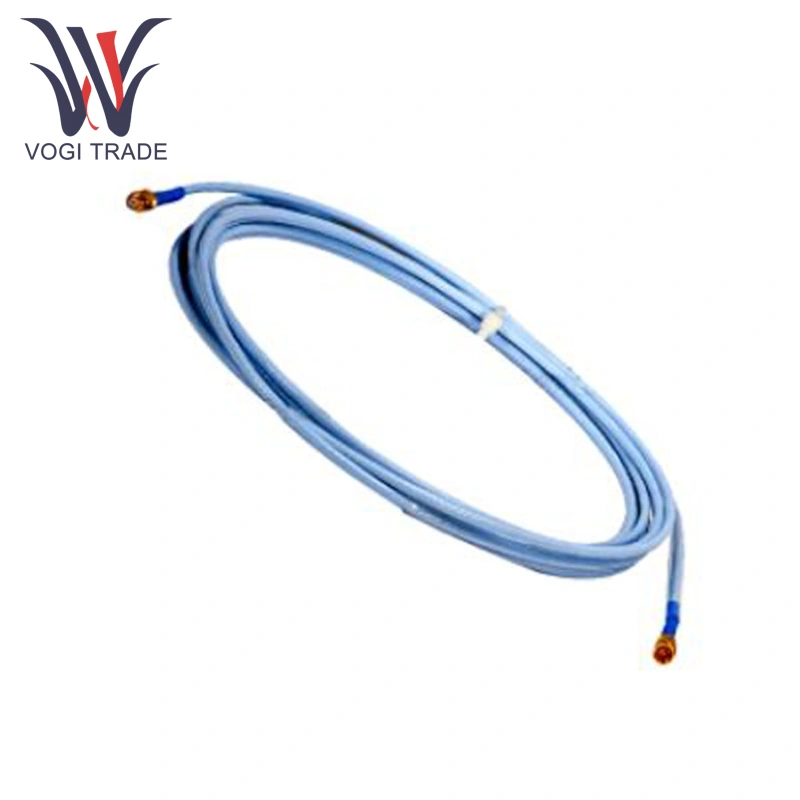

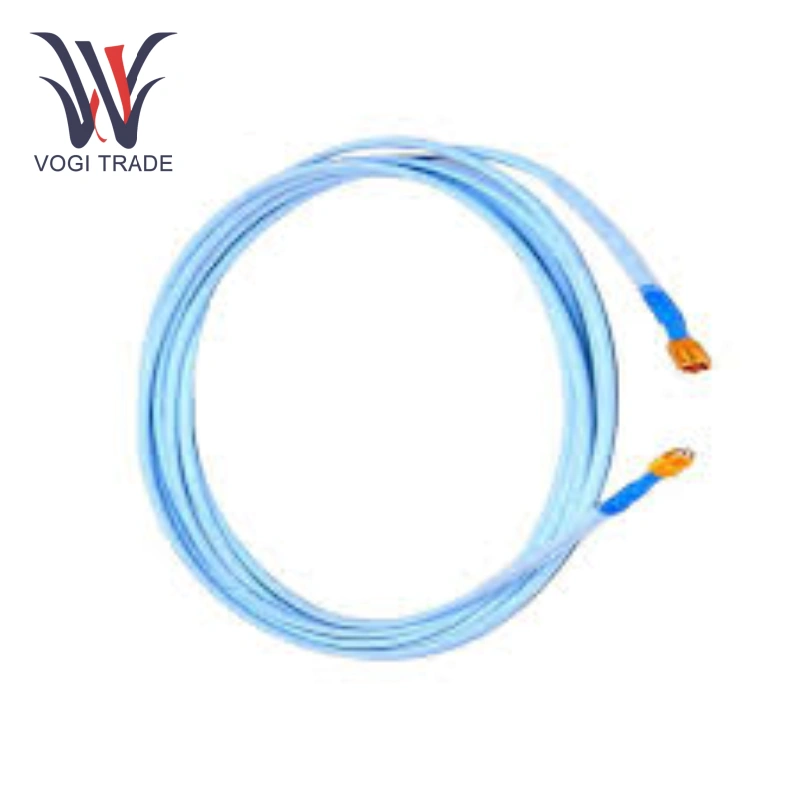

الأبعاد والمظهر: لا يحتوي هذا الكابل على واقي موصل ويظهر هيكله المادي في الصورة. تشمل الميزات:
موصل محوري صغير مطلي بالذهب (القطر الخارجي الأقصى 7.24 ملم).
كابل معزول بـ FEP (القطر الخارجي الأقصى 3.68 ملم).
لا يوجد درع، مما يؤدي إلى تبسيط الكابلات.
مزايا المنتج
Bently Nevada 330130-070-00-00 مع موصل مركزي منخفض المقاومة وتصميم محمي يقلل من فقدان الإشارة والتداخل.
تستخدم Bently Nevada 330130-070-00-00 تصميم CableLoc الحاصل على براءة اختراع مما يزيد من قوة الشد لمنع الانفصال. القابس المزود بغطاء واقي من مطاط الفلوروسيليكون وكتل طرفية عالية الجودة مقاوم للتآكل والأكسدة، مما يضمن اتصالًا مستقرًا وطويل الأمد.
Bently Nevada 330130-070-00-00 مع نطاقات درجات الحرارة القياسية والممتدة تستوعب مجموعة واسعة من البيئات الصناعية، من درجات الحرارة شديدة البرودة إلى درجات الحرارة المرتفعة للغاية.
طلب
صناعة الطاقة: Bently Nevada 330130-070-00-00 يستخدم في أنظمة مراقبة الاهتزاز للمعدات مثل توربينات البخار والمولدات، مما يزيد من مسافة إرسال إشارة المسبار ومراقبة حالة تشغيل المعدات بدقة.
صناعة البتروكيماويات: Bently Nevada 330130-070-00-00 مناسب لمراقبة حالة المضخات والضواغط والمراوح وغيرها من المعدات في مصانع البتروكيماويات. ومن خلال تمديد الكابل وتثبيت المسبار في المكان المناسب، فإنه يقيس بدقة اهتزاز المعدات وتغييرات موضعها.
التصنيع الصناعي: Bently Nevada 330130-070-00-00 يساعد توصيل مجسات مراقبة الموضع والاهتزاز بمعدات التشغيل مثل الأدوات الآلية على تحسين دقة التشغيل ومراقبة حالة تشغيل المعدات في الوقت الفعلي واكتشاف العيوب في المعدات على الفور.
