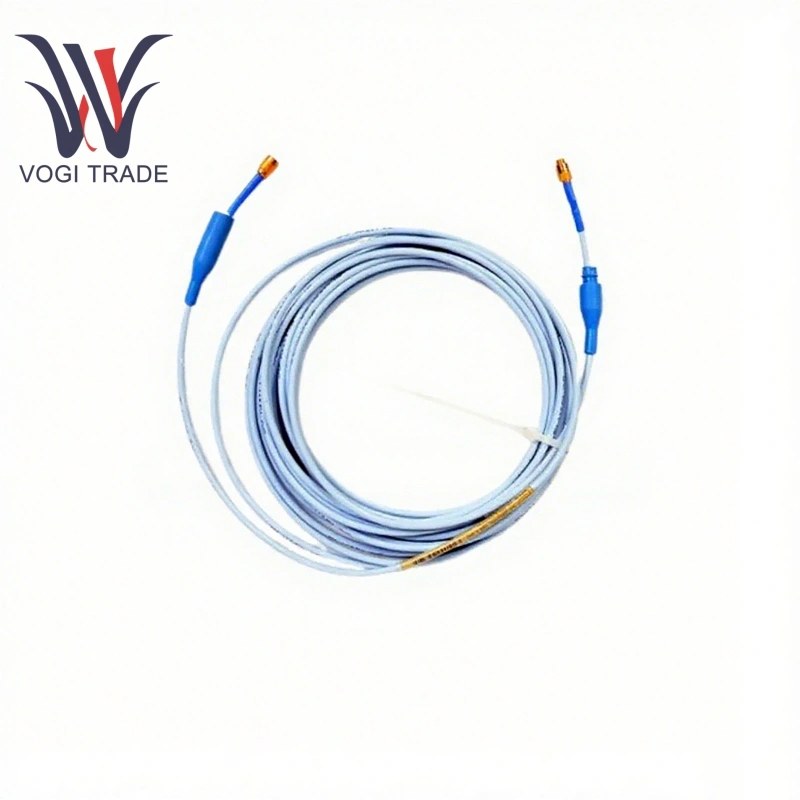

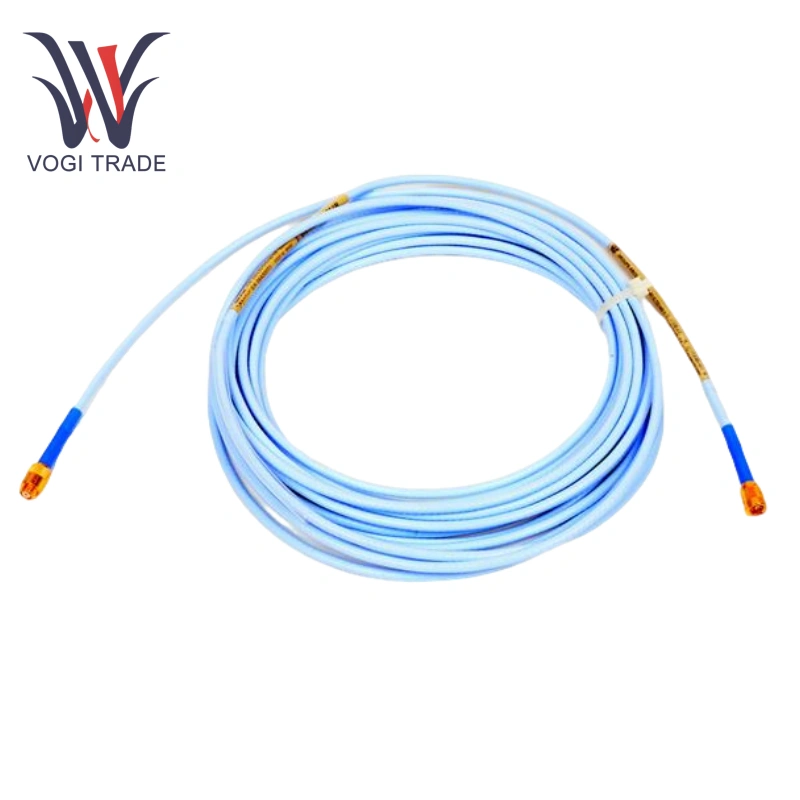

العلامة التجارية: نيفاداالوصف: كابل التمديدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنBilly Nevada 330130-070-11-05 هو كبل تمديد قياسي لنظام محول القرب Binal Nevada 3300 XL. تتمثل وظيفتها الأساسية في توصيل المسبار بمستشعر proximitor ، ونقل إشارات تيار الدوامة للاهتزاز وقياس الموضع.
| تصنيع |
نيفادا |
| رقم النموذج |
330130-070-11-05 |
| رقم الطلب |
330130-070-11-05 |
| كتالوج |
3300 XL |
| بلد المنشأ |
أمريكا |
| رمز HS |
8537101190 |
| البعد |
18*18*8cm |
| بُعد التعبئة |
21*21*10cm |
| وزن |
1.5 كجم |
المواصفات الكهربائية
نوع الكابل: كابل ثلاثي المحاور 75Ω مع عزل البروبيلين الفلوروثيلين (FEP).
مقاومة العاصمة:
مقاومة الموصلات المركزية (RCORE): لطول 7.0 متر ، يوضح جدول المستند: "طول كابل التمديد (M) | rcore" → "7.0 | 1.54 ± 0.23 ω."
مقاومة الموصل الخارجي (rjacket): لطول 7.0 متر ، قيمة "rjacket" هي "0.46 ± 0.09 Ω."
السعة: القيمة النموذجية: 69.9 PF/M (21.3 PF/FT).
درجة حرارة التشغيل والتخزين: -52 درجة مئوية إلى +177 درجة مئوية مع كابل قياسي
مواصفات الأداء
استجابة التردد: من 0 إلى 10 كيلو هرتز ، +0 ، -3 ديسيبل (مع الأسلاك الحقل 305 متر).
قابلية التبادل: متوافق مع جميع مكونات 3300 XL 8 مم ، بما في ذلك المجسات وأجهزة الاستشعار.
النطاق الخطي: النطاق الخطي العام للنظام هو 2 مم (80 مل) ، بدءًا من 0.25 مم (10 مل) من الهدف.
مزايا المنتج
انتقال الإشارة الموثوق به: يحتوي نيفادا 330130-070-11-05 على موصلات عالية الجودة وتصميم عزل ممتاز يقلل من فقدان الإشارة وتخفيف تأثير التداخل الكهرومغناطيسي الخارجي على الإشارة.
القدرة على التكيف البيئي القوي: يمكن أن تعمل نيفادا 330130-070-11-05 بشكل ثابت في البيئات الصناعية المعقدة مثل درجات الحرارة المرتفعة والمنخفضة والغبار والرطوبة ، مما يقلل من تأثير العوامل البيئية على أداء الكابل.
التثبيت السهل: يبلغ الطول القياسي في نيفادا 330130-070-11-05 7.0 متر ومجهز بموصل سهل الاستخدام.
التطبيقمناطق البصر
صناعة الطاقة: نيفادا 330130-070-11-05 في أنظمة مراقبة الاهتزاز للمعدات الدوارة الكبيرة مثل التوربينات البخارية والمولدات ، ينقل هذا النظام إشارات من أجهزة الاستشعار المثبتة في المواقع الرئيسية على المعدات إلى المعدات المراقبة في غرفة مراقبة عن بعد.
صناعة البتروكيماويات: نيفادا نيفادا 330130-070-11-05 تستخدم على نطاق واسع في مراقبة الاهتزاز للضواغط والمضخات والمراوح وغيرها من المعدات ، يمكن أن تنقل إشارات المستشعر إلى معدات مراقبة مقاومة للانفجار.
ملحوظة
يجب أن يتبع التثبيت الإرشادات الموثقة لتجنب تدهور الأداء أو الضرر:
نصف دائرة نصف قطرها: الحد الأدنى 25.4 مم (1.0 بوصة).
تثبيت الموصل: استخدم موصلات ClickLoc ، والتي تتطلب فقط تشديد الإصبع.
الأسلاك الميدانية: كابل محمي موصلي موصى به ، يبلغ طوله 305 م.
