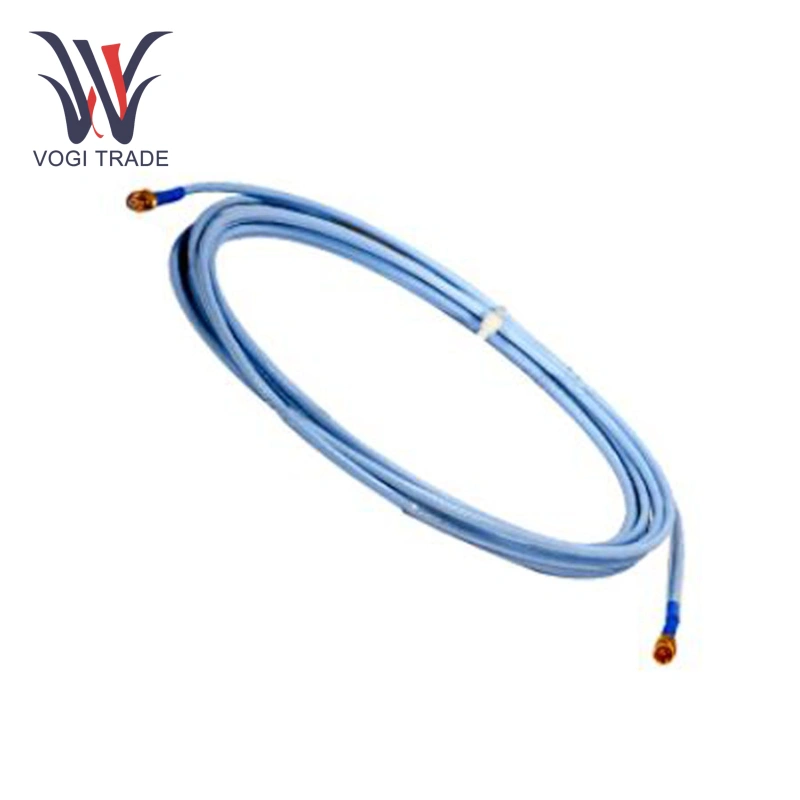

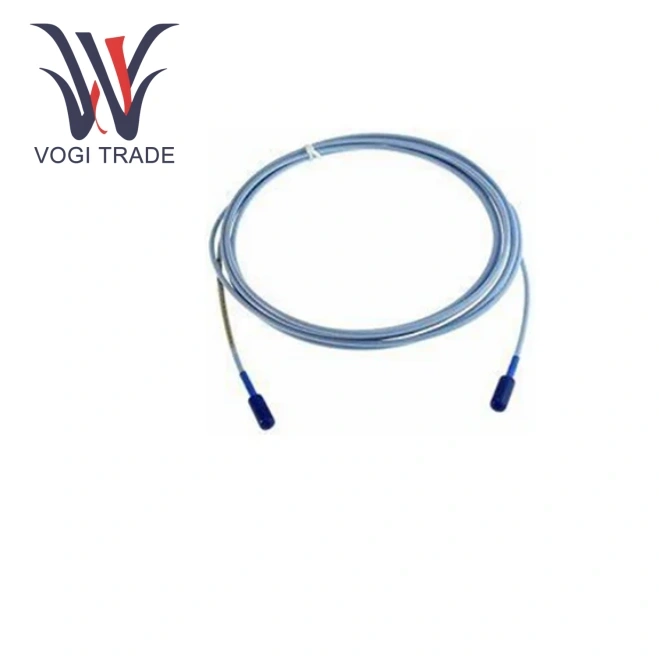

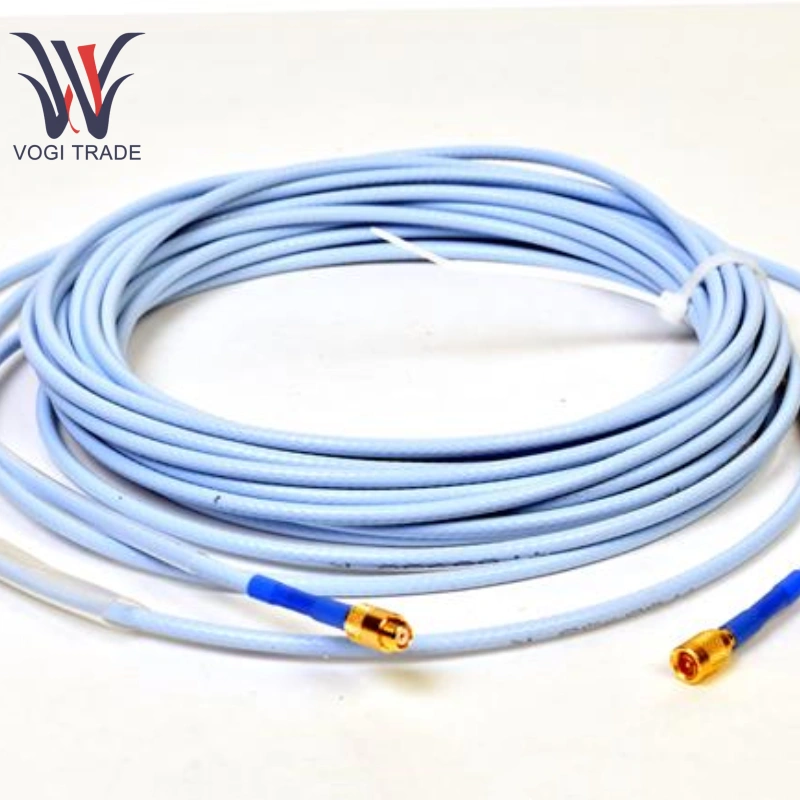

العلامة التجارية: بنتلي نيفاداالوصف: كابل تمديدالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنإن Bently Nevada 330130-085-00-00 هو كابل تمديد مصمم خصيصًا لأنظمة مراقبة الآلات الدوارة وهو ملحق رئيسي لسلسلة 3300 XL. يتم استخدامه بشكل أساسي لتوصيل مجسات التيار الدوامي 8 مم أو 5 مم بمضخم الصوت الأمامي، مما يضمن نقل الإشارات الرئيسية مثل اهتزاز المعدات والإزاحة التي يجمعها المسبار بشكل ثابت إلى مكبر الصوت الأمامي.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330130-085-00-00 |
| رقم الطلب |
330130-085-00-00 |
| كتالوج |
3300 XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
8537101190 |
| البعد |
18*18*8 سنتيمتر |
| البعد التعبئة |
21*21*10 سنتيمتر |
| وزن |
1 كجم |
معلمات الأداء
الخصائص الكهربائية:
مقاومة العاصمة:
RCORE (موصل مركزي إلى موصل مركزي): 1.87 ± 0.28 Ω.
RJACKET (الموصل الخارجي للموصل الخارجي): 0.56 ± 0.11 Ω.
السعة: 69.9 pF/m (21.3 pF/ft) نموذجي.
الأسلاك الميدانية: تقبل سلكًا من 0.2 إلى 1.5 مم² (16 إلى 24 AWG)؛ يوصى باستخدام كابل محمي بثلاثة موصلات. الحد الأقصى لطول المستشعر: 305 م (1000 قدم)؛ ومع ذلك، ينبغي النظر في توهين إشارة عالية التردد.
الخصائص الميكانيكية:
الحد الأدنى لنصف قطر الانحناء: 25.4 ملم (1.0 بوصة). تجنب الانحناء المفرط لتجنب تلف الكابل.
عزم دوران الموصل: الحد الأقصى 0.565 نيوتن متر (5 بوصة · رطل)؛ يوصى بتضييق الأصابع. نطاق درجة الحرارة:
درجة حرارة التشغيل والتخزين: -52 درجة مئوية إلى +177 درجة مئوية.
ميزات أخرى:
استجابة التردد: 0 إلى 10 كيلو هرتز، +0، -3 ديسيبل (مع كابلات ميدانية بطول 305 مترًا).
المتانة: قوة الشد: 270 نيوتن (60 رطلاً) عند المسبار الذي يؤدي إلى موصل كابل التمديد.
ميزات المنتج
دقة وثبات عاليان: Bently Nevada 330130-085-00-00 باستخدام مقياس تسارع MEMS ودائرة تكييف الإشارة، يكون خطأ قياس سرعة الاهتزاز أقل من 0.5% من المقياس الكامل، مع معامل انجراف منخفض لدرجة الحرارة (±0.03% FS/درجة مئوية).
القدرة على التكيف البيئي القوي: يستخدم Bently Nevada 330130-085-00-00 غلافًا من الفولاذ المقاوم للصدأ وتصنيف حماية IP67 يسمح بالتركيب المباشر في البيئات الصناعية الرطبة أو المتربة أو المسببة للتآكل بشكل طفيف.
قدرة قوية ضد التداخل: Bently Nevada 330130-085-00-00 حماية كهرومغناطيسية متكاملة وتصفية RC تحمي من تداخل الضوضاء عالي التردد من الأجهزة مثل العاكسات والمحركات.
التطبيقات
يستخدم Bently Nevada 330130-085-00-00 على نطاق واسع في المعدات الدوارة الرئيسية في صناعات الطاقة والبتروكيماويات والمعادن وصناعة الورق. يوفر جمع بيانات الاهتزاز وتحليلها إنذارًا مبكرًا بفشل المعدات.
ملحوظات
ملاحظة الوثيقة رقم 8: يشتمل الكبل على شريط سيليكون (اختياري بدلاً من واقي الموصل)، ولكن لا يوصى به للتطبيقات المعرضة لزيت التوربينات.
إخلاء المسؤولية: لا تتحمل شركة Bently Nevada أي مسؤولية عن الأضرار الناجمة عن تسرب المسبار. يتحمل المستخدم مسؤولية ضمان التحكم الآمن في السوائل والغازات.
تأثير الأداء: قد تؤدي التغيرات في درجات الحرارة إلى تغيير المقاومة والسعة، مما يؤثر على دقة الإشارة. للحصول على الأداء الأمثل، توصي الوثيقة باستخدامه ضمن نطاق درجة الحرارة القياسي (0 درجة مئوية إلى 45 درجة مئوية).
