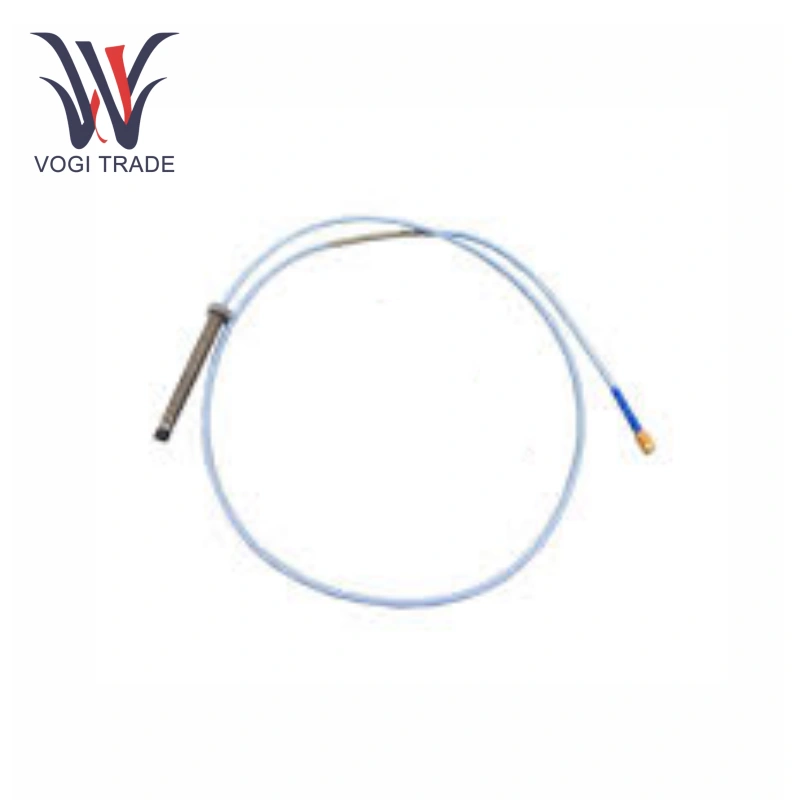

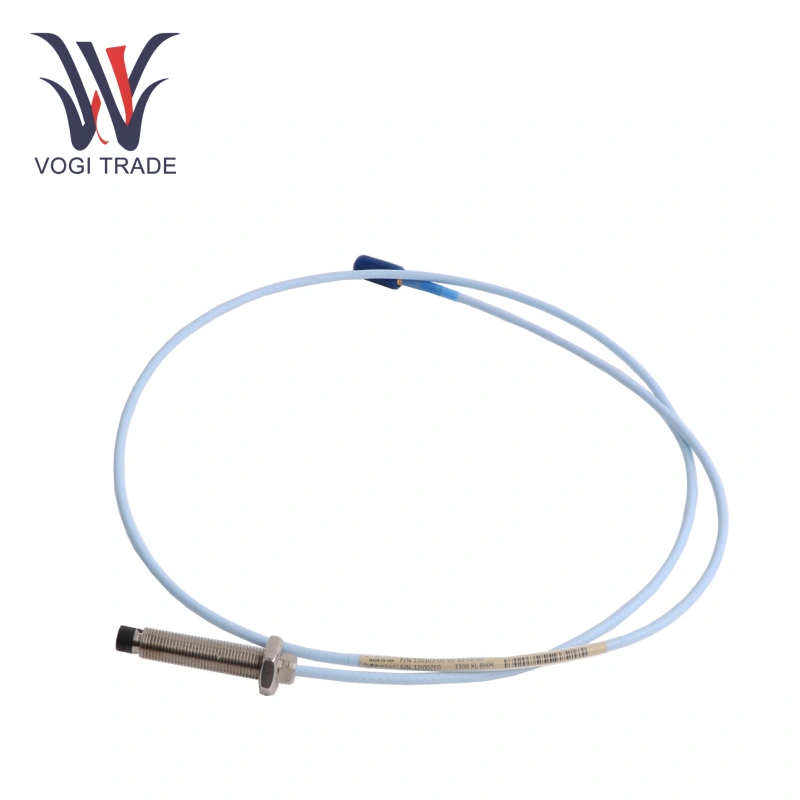

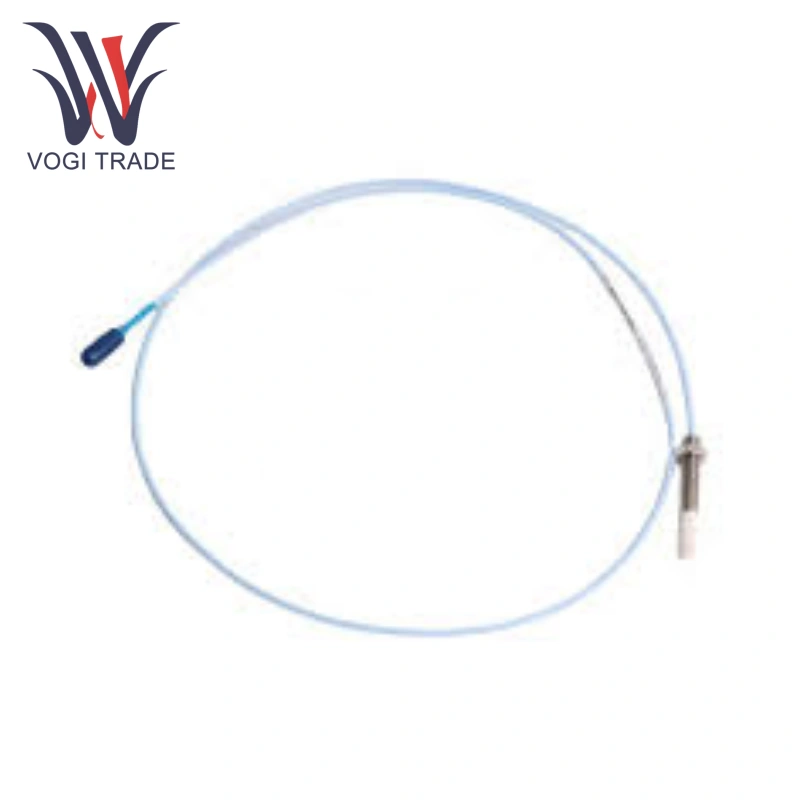

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنيعد Bently Nevada 330173-00-02-20-02-05 جزءًا من سلسلة 3300 XL من مجسات القرب مقاس 5 مم، المصممة لقياس الاهتزاز والإزاحة بدقة على الآلات الدوارة. يتكون نظام المسبار هذا من مسبار 3300 XL 5 مم وكابل تمديد ومستشعر Proximitor 3300 XL.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330173-00-02-20-02-05 |
| رقم الطلب |
330173-00-02-20-02-05 |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
15*15*5 سنتيمتر |
| البعد التعبئة |
18*18*8 سنتيمتر |
| وزن |
1.0 كجم |
نظرة عامة على المنتج
حجم الخيط: M8×1 (خيط متري)
مادة الإسكان: AISI 303/304 الفولاذ المقاوم للصدأ
مادة طرف المسبار: كبريتيد البولي فينيلين (PPS)
نوع الكابل: 75Ω عزل محوري، بروبيلين الإيثيلين المفلور (FEP)
الطول غير الملولب: 0 مم (≥ طول المبيت - 20 مم)
إجمالي طول السكن: 20 ملم
طول الكابل: 2.0 م (التسامح +20%، -0%)
قوة الشد: 222 ن
الحد الأدنى لنصف قطر الانحناء: 25.4 ملم (1.0 بوصة)
الوزن: 323 جم (11.39 أونصة)

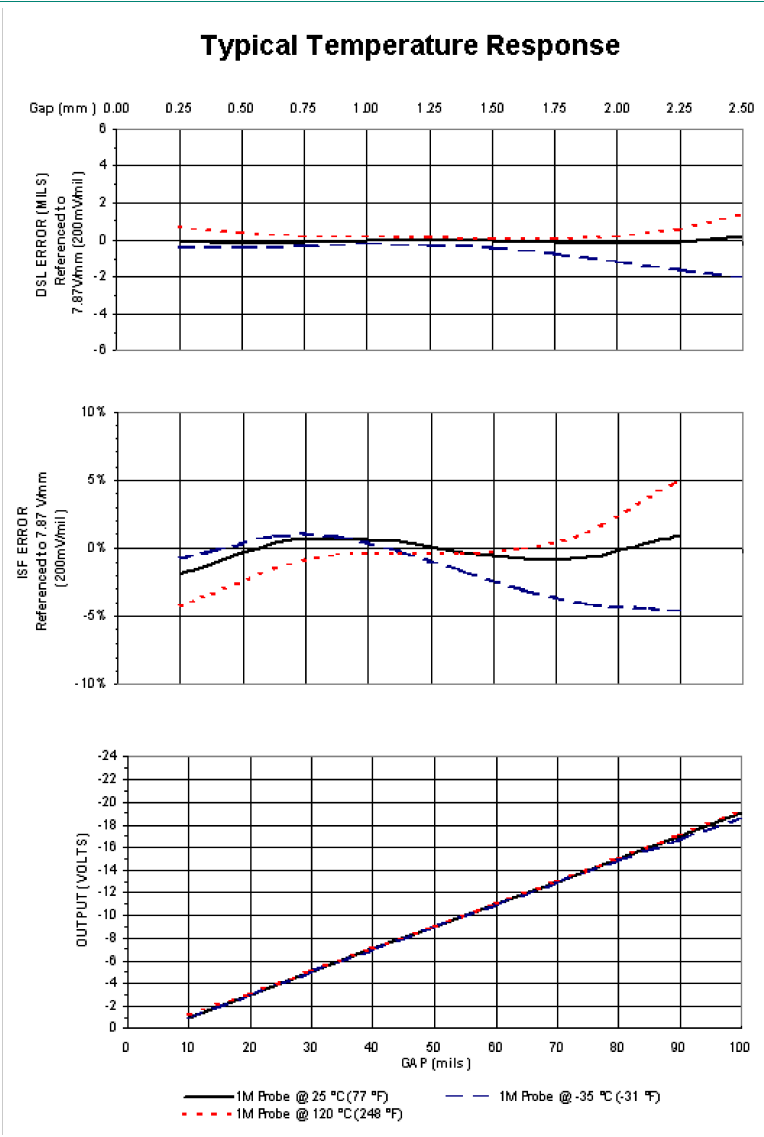

النطاق الخطي: 0.25-2.3 ملم (10-90 ميل)
إعداد الفجوة الموصى به: 1.27 ملم (50 مل)
عامل القياس التزايدي: 7.87 فولت/مم ±6.5%
مقاومة التيار المستمر (كابل 2 متر): 7.73 ± 0.50 أوم
استجابة التردد: 0–10 كيلو هرتز (+0، -3 ديسيبل)
الحد الأدنى لحجم الهدف: قطر 15.2 ملم (هدف مسطح)
الحد الأدنى لقطر العمود: 50.8 ملم (يوصى بـ ≥76.2 ملم)
ميزات المنتج
قياس دقيق: Bently Nevada 330173-00-02-20-02-05 مع حساسية تصل إلى -400 مللي فولت/مل ودقة ±1% من النطاق الكامل، يمكنه اكتشاف التغييرات الدقيقة في اهتزاز الجهاز أو إزاحته.
متوافق: مكونات Bently Nevada 330173-00-02-20-02-05 متوافقة مع الإصدارات السابقة وقابلة للتبديل مع أنظمة استشعار أخرى غير XL 3300 Series 5 مم و8 مم، مما يسهل ترقيات الجهاز وصيانته.
حماية عالية: تلبي Bently Nevada 330173-00-02-20-02-05 معايير الحماية العالية، مثل IP68، مما يمنع تسرب الغبار والمياه بشكل فعال، مما يضمن التشغيل الموثوق به حتى في البيئات القاسية.
التطبيقات
البتروكيماويات: يمكن تركيب Bently Nevada 330173-00-02-20-02-05 على المعدات الرئيسية مثل الضواغط والمضخات لمراقبة الاهتزاز وتغييرات الموضع أثناء التشغيل في الوقت الفعلي، والتعرف الفوري على أعطال المعدات المحتملة مثل فشل الختم وتآكل المحمل.
التصنيع الصناعي: Bently Nevada 330173-00-02-20-02-05 مناسب للمحركات والأدوات الآلية والمراوح وغيرها من المعدات لمراقبة الاهتزاز والإزاحة لمنع تلف المعدات الناتج عن الاهتزاز.
الموصل والتثبيت
نوع الموصل: نحاس مطلي بالذهب ClickLoc
عزم الدوران المتصاعد:
مبيت المسبار: 5.1 نيوتن متر (مستحسن)، 7.3 نيوتن متر (الحد الأقصى)
الموصل: محكم الإصبع (قفل النقر)
حد مشاركة الخيط: M8×1، الحد الأقصى 12 مم
متطلبات تباعد التحقيق:
الاهتزاز الشعاعي ≥ 38 مم (مضاد للتحدث المتبادل < 50 مللي فولت)
الموضع المحوري ≥ 40 مم
