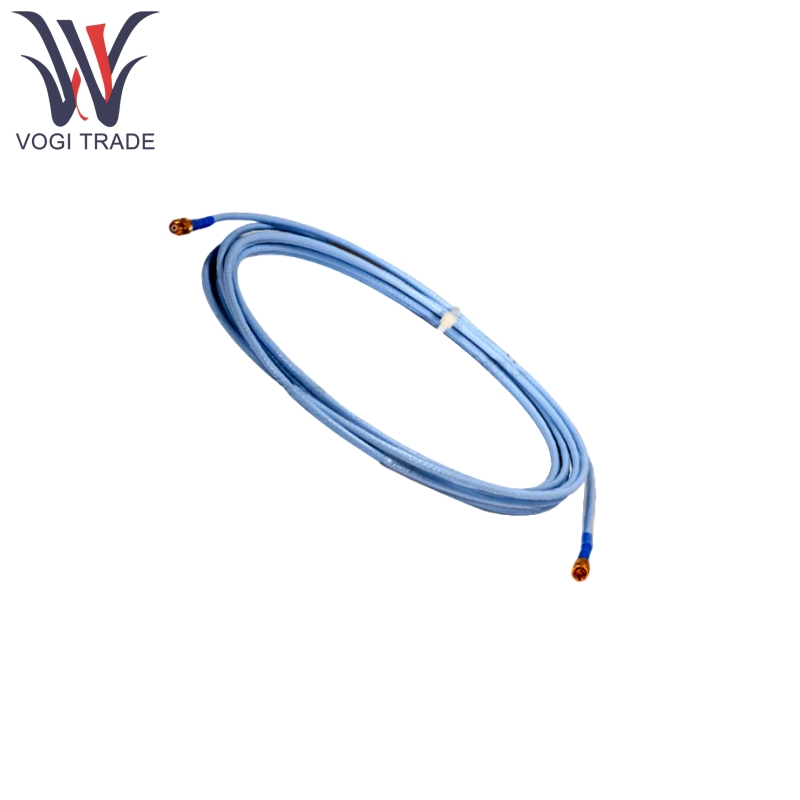

العلامة التجارية: نيفاداالوصف: كابل تمديد نطاق درجة الحرارة الممتد (ETR)الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنBLAY NEVADA 330190-085-00-05 هو كبل تمديد نطاق درجة الحرارة الممتد (ETR) من سلسلة 3300 XL ، وهو مكون أساسي لنظام مستشعر القرب 3300 XL 8MM ويستخدم لتوصيل مسبار ETR 8 مم بمستشعر القرب لتمديد مسافات الإشارة إلى درجات الحرارة العالية.
| تصنيع |
نيفادا |
| رقم النموذج |
330190-085-00-05 |
| رقم الطلب |
330190-085-00-05 |
| كتالوج |
3300XL |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
9031809090 |
| البعد |
8.5m |
| وزن |
0.3 كجم |
ميزات المنتج
نيفادا 330190-085-00-05 عالية التحمل درجة الحرارة ويمكن استخدامها ككابل ETR للتشغيل المستقر من-52 درجة مئوية إلى + 260 درجة مئوية (-62 درجة فهرنهايت إلى + 500 درجة فهرنهايت) ، وتجاوز بكثير الحد الأقصى القياسي (177 درجة مئوية) للبيئة الصناعية عالية درجة الحرارة.
يتميز نيفادا 330190-085-00-05 ببناء ثلاثي المحاور 75Ω ، وعزل PFA لتقليل فقدان الإشارة ، وتصميم Cableloc الحاصل على براءة اختراع يوفر 330N (75lbF) من قوة الشد لمنع الكبل من الانقطاع عن المسبار أو اتصال المستشعر للإشارة.
تم تجهيز Nevada 330190-085-00-05 بموصلات CliclOC المطلية بالذهب والتي تتطلب فقط لضرب الأصابع ("انقر" من أجل القفل) ، والقضاء على الحاجة إلى الأدوات ، والموصلات مقاومة للتآكل ، مع آلية قفل تمنع التباطؤ وتحسن التوافق البيئي.
Binly Nevada 330190-085-00-05 هي CSA و ATEX و IECEX معتمدة للاستخدام في المنطقة 2 ، القسم 2 ، وغيرها من المناطق الخطرة لتلبية لوائح الانفجار والسلامة.
تطبيقات المنتج
مراقبة المعدات الصناعية عالية الحرارة:
Binly Nevada 330190-085-00-05 مناسب للاهتزاز (شعاعي/محوري) وقياسات موضع العمود على التوربينات ، وتوربينات الغاز ، ومضخات درجة الحرارة العالية ، وما إلى ذلك ، وخاصة في السيناريوهات التي تتجاوز فيها درجة الحرارة المحيطة للتحقيقات أو الكابلات 177 درجة مئوية ؛
تطبيقات المنطقة الخطرة:
يمكن استخدام نيفادا 330190-085-00-05 في المنطقة 2 ، القسم 2 من المناطق الخطرة (البيئات ذات الغازات أو الغازات القابلة للاشتعال أو المتفجرة) في صناعات البترول والكيميائية والطاقة ، وذلك بفضل موافقاتها على CSA و ATEX و IECEX ؛
keyphasor ومراقبة السرعة:
يدعم نيفادا 330190-085-00-05 الإشارة المرجعية الرئيسية وقياس السرعة ، وهو مناسب لاحتياجات المراقبة المتزامنة عالية الدقة.
معلمة المنتج
مقاومة DC (R_CORE ، بين الموصلات المركزية) 1.87 ± 0.28Ω (طول 8.5M)
مقاومة DC (R_Jacket ، بين الموصلات الخارجية) 0.56 ± 0.11Ω (لطول 8.5 متر)
السعة 69.9 PF/M (21.3 PF/FT) (نموذجي)
المعاوقة المميزة 75Ω (الهيكل ثلاثي المحاور)
الحد الأقصى لطول الأسلاك الميدانية 305 متر (1000 قدم ، وربط proximitor لمراقبة)
نطاق درجة حرارة التشغيل/التخزين -52 درجة مئوية إلى +260 درجة مئوية (-62 درجة فهرنهايت إلى +500 درجة فهرنهايت)
تتوافق مناعة RFI/EMI مع علامة CE الأوروبية ، مقاومة للتداخل التردد الراديوي دون التدريع الخاص
عزم الدوران الموصل الحد الأقصى 0.565 N ・ M (5 في ・ LBF) (تكثف الأصابع كافية)
قوة الشد (كابل إلى موصل) 270 N (60 رطل)
طلب المعلومات
| نموذج |
330190 | نموذج أساسي ، يمثل كابل تمديد 3300 XL ETR |
| خيار طول الكابل |
085 | 8.5 متر (27.9 قدم) |
| خيار الكابل |
00 | كابل قياسي |
| خيار موافقة الوكالة |
05 | CSA ، ATEX ، IECEX موافقات |
