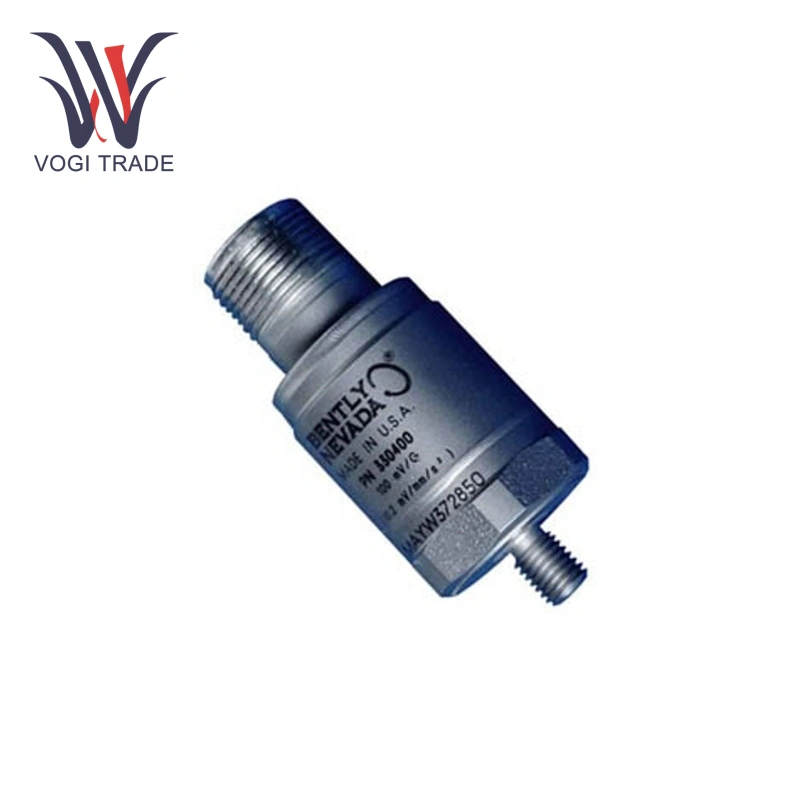

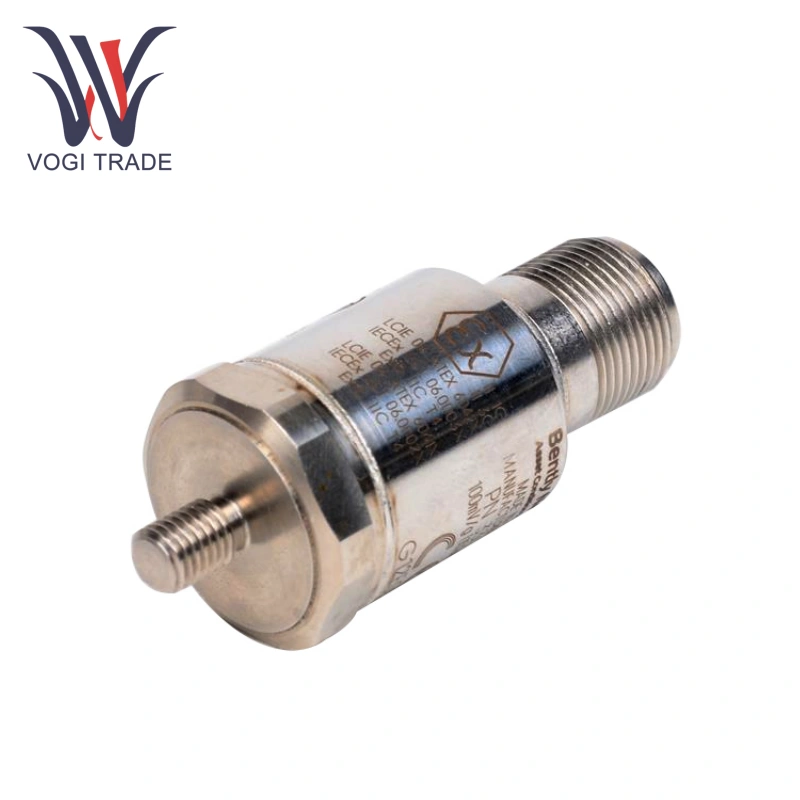

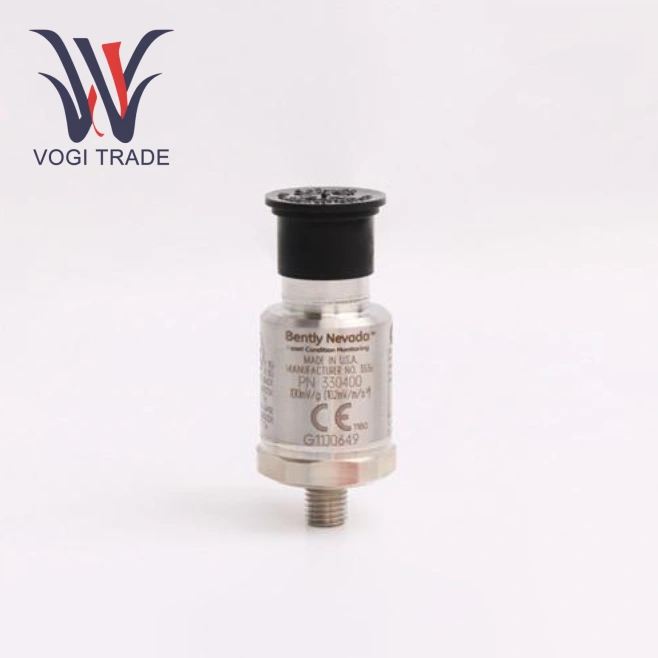

بنتلي نيفادا 330400-02-CN

نظرة عامة على المنتج

الموديل: 330400-02-CN

نوع المنتج: مقياس التسارع

الحساسية: 10.2 مللي فولت/م/ث² (100 مللي فولت/جم) ±5%

خطية السعة: الذروة من ±1% إلى 490 م/ث² (50 جم).

أرضية ضوضاء النطاق العريض (10 هرتز إلى 15 كيلو هرتز): 0.039 م/ث² (0.004 جم) جذر متوسط ​​مربع

نطاق القياس: ±490 م/ث² (±50 جم)

استجابة التردد: 10-15,000 هرتز ±3 ديسيبل

نطاق درجة الحرارة: -55 درجة مئوية إلى +121 درجة مئوية

تصاعد الموضوع: M8 × 1 مسمار متكامل

البنية الجسدية

المواد: غلاف من الفولاذ المقاوم للصدأ 316L

الأبعاد: قطر 23 مم × ارتفاع 59 مم (بما في ذلك الأزرار)

الوزن: 100 جرام (نموذجي، بدون كابل)

عزم الدوران المتصاعد: 4.1 نيوتن متر (3.0 قدم · رطل)

اتجاه التركيب: أي زاوية

ميزات المنتج

Bently Nevada 330400-02-CN بحساسية تبلغ 10.2 مللي فولت/م/ث² (100 مللي فولت/جم) وخطية اتساع ممتازة، فإنه يقيس بدقة تسارع اهتزاز المعدات ويكتشف على الفور تغيرات الاهتزاز الدقيقة أثناء التشغيل.

يستخدم Bently Nevada 330400-02-CN كابل إشارة المخرج العلوي الذي يتميز بموصل ثلاثي الأطراف لسهولة الوصول، بينما يتكيف تصميم المسمار المتكامل M8 x 1 مع سيناريوهات التثبيت المختلفة.

تتمتع Bently Nevada 330400-02-CN بنطاق استجابة التردد من 10 إلى 15000 هرتز ويغطي ترددات الاهتزاز للمعدات المختلفة في ظل ظروف تشغيل مختلفة.

التطبيقات

التصنيع الصناعي: Bently Nevada 330400-02-CN مناسب للمعدات مثل المحركات والمراوح والأدوات الآلية. من خلال مراقبة الاهتزاز، يمكن تحسين معلمات تشغيل المعدات لمنع الضرر الناتج عن الاهتزاز.

تعدين الطاقة: يتم استخدام Bently Nevada 330400-02-CN في تطبيقات مثل معدات تعدين الفحم ومنصات التنقيب عن النفط، وتضمن مراقبة الاهتزاز في الوقت الفعلي التشغيل المستقر في بيئات التشغيل المعقدة والقاسية.

شهادات السلامة ومتطلبات التثبيت

مقاومة للانفجار

ATEX/IECEx: يدعم المنطقة 0/1 والمنطقة 2 (يجب أن تتطابق مع معلمات الكيان)

المعلمات الرئيسية:

واجهة المستخدم = 28 فولت، Ii = 150 مللي أمبير، Pi = 0.84 وات (المنطقة 0/1)

Ci = 10.8nF، Li = 0 (حد سعة الكابل/الحث)

حساسية السلالة الأساسية:

الأرقام التسلسلية التي لا تبدأ بالحرف "G" (تم تصنيعها قبل عام 2004):

يجب استخدام محول API (رقم الجزء 37439-02)؛ تم تقليل الحساسية إلى 0.0005 جم / مسترسل

احتياطات الاستخدام

تأثيرات درجة الحرارة: تغير الحساسية النموذجي -11% إلى +3% (على مدى نطاق درجة حرارة التشغيل الكامل)

حدود التردد: سيؤدي الاهتزاز > 15 كيلو هرتز إلى تقليل النطاق بشكل كبير (خاصة بالقرب من رنين المستشعر)

الامتثال للشهادة: يجب أن يكون التثبيت مطابقًا تمامًا للرسم 167538
