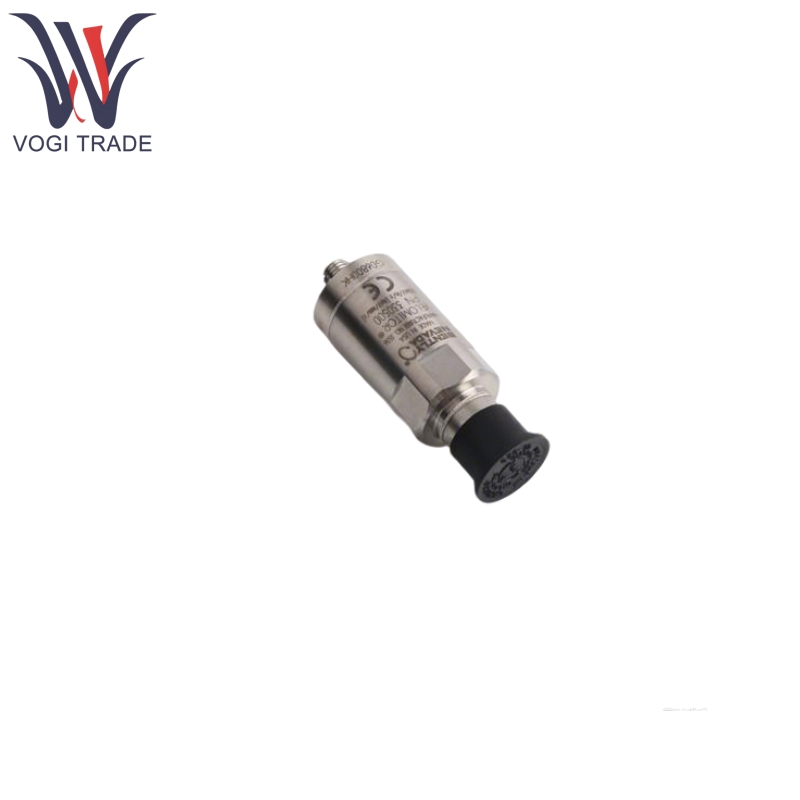

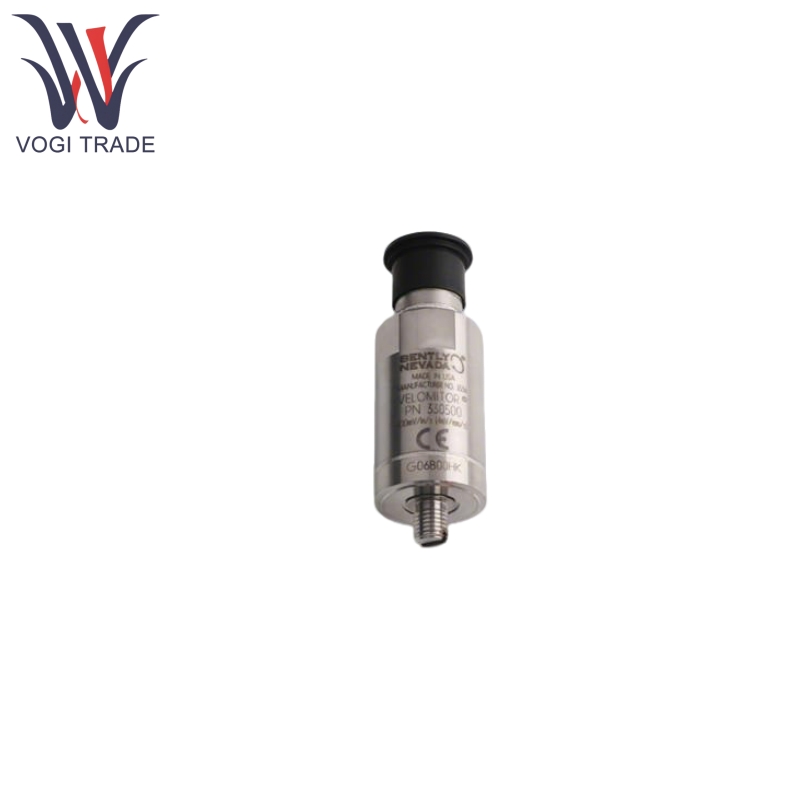

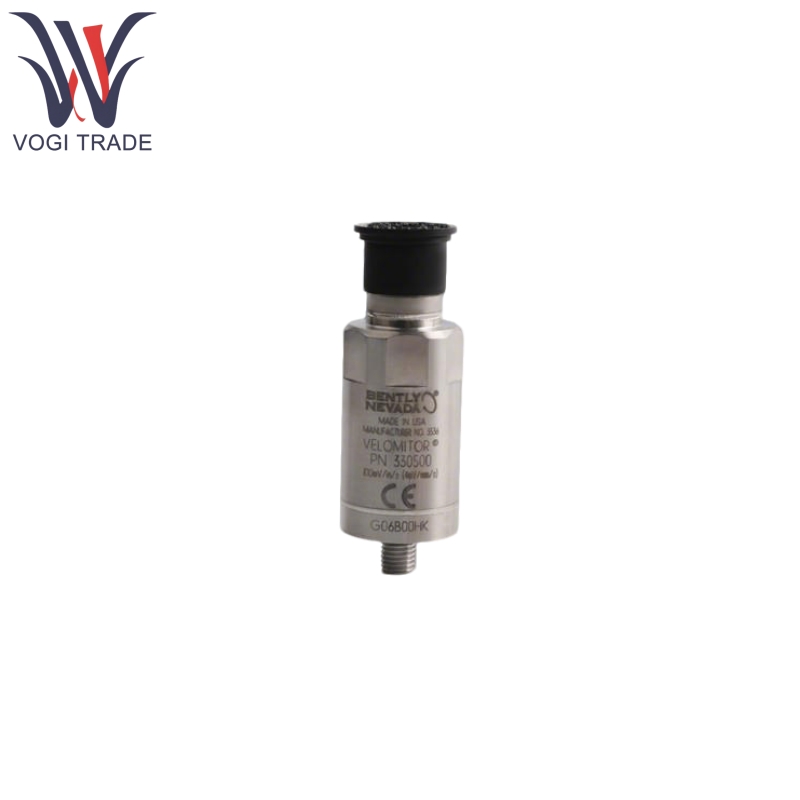

العلامة التجارية: نيفاداالوصف: مستشعر Velomitor Piezo-Vvelالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنBINLY NEVADA 330500-02-00 Velomitor Piezo-Fvel Sensor المصممة لقياسات الاهتزاز المطلقة ، يراقب الاهتزازات (نسبة إلى الفضاء الحرة) في الحمل في العلب أو المباني أو الهياكل. تتمثل وظيفتها الأساسية في تحويل سرعة الاهتزاز إلى إشارة جهد متناسبة للمساعدة في تحديد تشوهات اهتزاز المعدات بسبب اختلال التوازن الدوار ، والاختلال ، وما إلى ذلك. إنه عنصر رئيسي في مراقبة الحالة وتحذير الأعطال من المعدات الصناعية.
| تصنيع |
نيفادا |
| رقم النموذج |
330500 |
| رقم الطلب |
330500-02-00 |
| كتالوج |
- |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
9031809090 |
| البعد |
6 سم |
| وزن |
0.2 كجم |
ميزات المنتج
لا يحتوي نيفادا 330500-02-00 على أجزاء متحركة ، ويقلل من التآكل الميكانيكي ، ويمتد عمر الخدمة ، ويتكيف مع سيناريوهات المراقبة المستمرة على المدى الطويل.
يمكن أن تلتقط نيفادا 330500-02-00 إشارات الاهتزاز من 4.5 هرتز إلى 5 كيلو هرتز ، وتغطي خصائص اهتزاز المعدات من الترددات المنخفضة إلى المتوسطة ، وهي مناسبة لتحديد مجموعة متنوعة من أنواع الأعطال (على سبيل المثال ، عدم التوازن ، الاختلال).
القدرة على التكيف البيئي:
يحتوي نيفادا 330500-02-00 على نطاق درجة حرارة تشغيل واسعة (-55 درجة مئوية إلى 121 درجة مئوية) للبيئات الصناعية المتطرفة ، وهو مساكن مغلقة بإحكام والتي تقاوم 100 ٪ من الرطوبة غير المذهلة ومقاومة للغاية للرطوبة ، ومقاومة صدمة ممتازة (5000 غرام من الذروة مع المعدات والمعدات أو الاهتزازات المفاجئة.
إن حساسيةها المستعرضة المنخفضة (أقل من 5 ٪) تقلل من تأثير انحرافات زاوية التثبيت على القياسات ، وتضمن خطية السعة العالية (± 2 ٪ إلى 152 مم/ثانية) دقة إشارة الاهتزاز.
حالتها وعزل الدائرة (حالة التأريض معزولة) ، مما يقلل من التداخل الأرضي ؛ مقاومة الإخراج المنخفض (أقل من 2400 Ω) ، نقل إشارة مستقر.
PRoduct باستخدام مبدأ
يتم تثبيت نيفادا 330500-02-00 على مساكن محلية أو غلاف أو هيكل مع مؤشرات ترابط M8 × 1 ويتم التحكم في عزم الدوران المتصاعد في حدود 32-46 كجم ・ سم لضمان اتصال ثابت.
عندما تهتز الجهاز ، يولد نيفادا 330500-02-00 تسارعًا بسبب الاهتزاز ، الذي يتم دمجه بواسطة الإلكترونيات المدمجة ويخرج إشارة جهد تتناسب مع سرعة الاهتزاز.
يتم نقل الإشارة عبر الكبل المحمي إلى جهاز مراقبة (مثل مراقبة الاهتزاز) ، والذي يعرض قيمة سرعة الاهتزاز بعد المعالجة ، ويستخدم لتحديد ما إذا كان هناك أي اهتزاز غير طبيعي في الجهاز (مثل سعة الاهتزاز المرتفعة بسبب فشل الدوار).
تطبيقات المنتج
نيفادا 330500-02-00 مناسبة للسيناريوهات الصناعية حيث يجب مراقبة الاهتزاز المطلق للمعدات ، وتشمل التطبيقات النموذجية:
مراقبة الاهتزاز لمباني تحمل الآلات الدوارة (مثل التوربينات والمولدات والمضخات والضواغط).
قياس اهتزاز الغلاف من المعدات في درجة حرارة عالية أو بيئات رطبة (مثل المفاعلات الكيميائية ، الآلات الورقية).
مراقبة الاهتزاز الهيكلي للمعدات البحرية (متوافقة مع DNV) مثل السفن والمنصات الخارجية.
تشخيص خطأ المعدات والصيانة التنبؤية ، من خلال تحليل بيانات الاهتزاز للكشف عن عدم التوازن ، اختلال ، الحمل التآكل والمشاكل الأخرى مقدمًا.
معلمة المنتج
فيما يلي نيفادا نيفادا 330500-02-00 فيلوميورت بيزو-سيلوكتي مستشعر مفصل.
| المعلمة |
قيمة محددة |
| حساسية |
3.94 mV/mm/s (100 mV/in/s) ، ± 5 ٪ |
| استجابة التردد |
- 4.5 هرتز إلى 5 كيلو هرتز (270 كيلو فيولون إلى 300 كيلو كومتر) ، ± 3.0 ديسيبل - 6.0 هرتز إلى 2.5 كيلو هرتز (360 CPM إلى 150 KCPM) ، ± 0.9 ديسيبل |
| حساسية درجة الحرارة |
عادة -14 ٪ إلى +7.5 ٪ (على مدى درجة حرارة التشغيل الكاملة) |
| نطاق السرعة |
1270 مم/ثانية (50 بوصة/ثانية) الذروة |
| حساسية عرضية |
أقل من 5 ٪ من الحساسية |
| الخطية السعة |
± 2 ٪ (تصل إلى 152 مم/ثانية) الذروة) |
| تردد رنين |
أكبر من 12 كيلو هرتز |
| جهد التحيز الإخراج |
-12 ± 3.0 VDC (المشار إليها إلى PIN A) |
|
Dynamic Output Impedance |
أقل من 2400 Ω |
| أرضية ضوضاء النطاق العريض (4.5 هرتز إلى 5 كيلو هرتز) |
0.004 مم/ثانية (160 μin/s) rms ، الاسمية |
| الحد الأقصى لطول الكابل |
305 م (1000 قدم) بدون تدهور إشارة عند استخدام رقم جزء الكبل 02173006 |
| نطاق درجة حرارة التشغيل |
-55 درجة مئوية إلى 121 درجة مئوية (-67 درجة فهرنهايت إلى 250 درجة فهرنهايت) |
| الصدمة البقاء على قيد الحياة |
5000 غرام ذروة ، الحد الأقصى |
| الرطوبة النسبية |
100 ٪ غير مبتذل (حالة مخيفة) |
| حساسية سلالة قاعدة |
0.005 في/s/mstrain |
| حساسية المجال المغناطيسي |
<51 دقيقة/ثانية/غاوس (50 غاوس ، 50-60 هرتز) |
