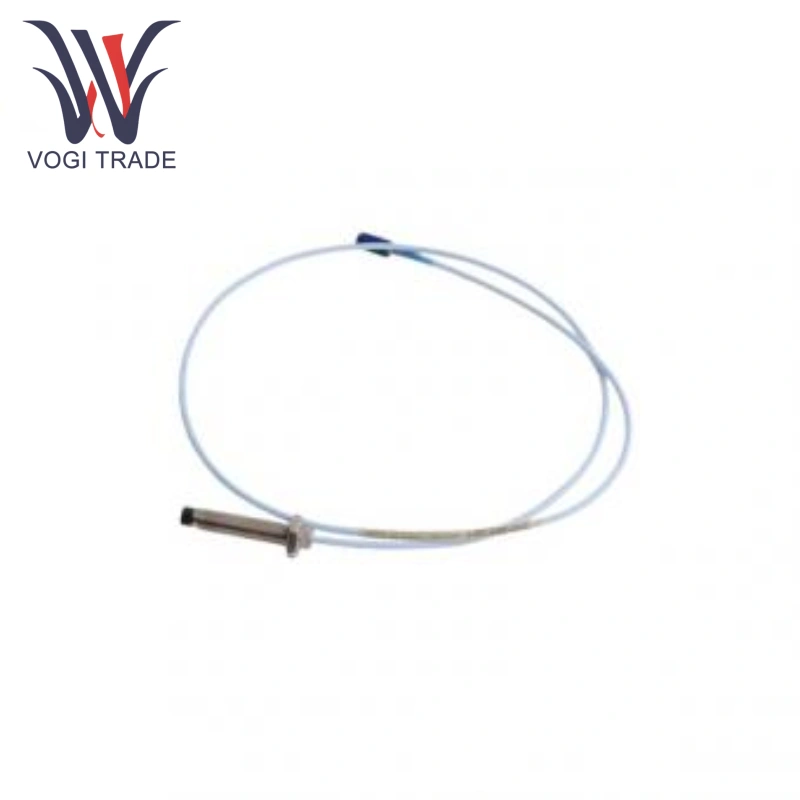

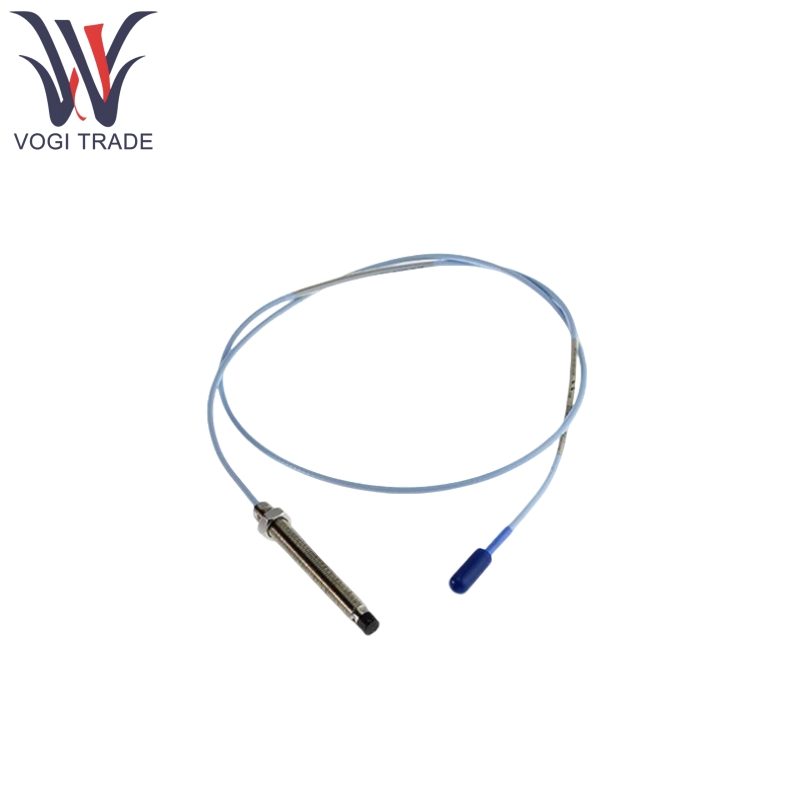

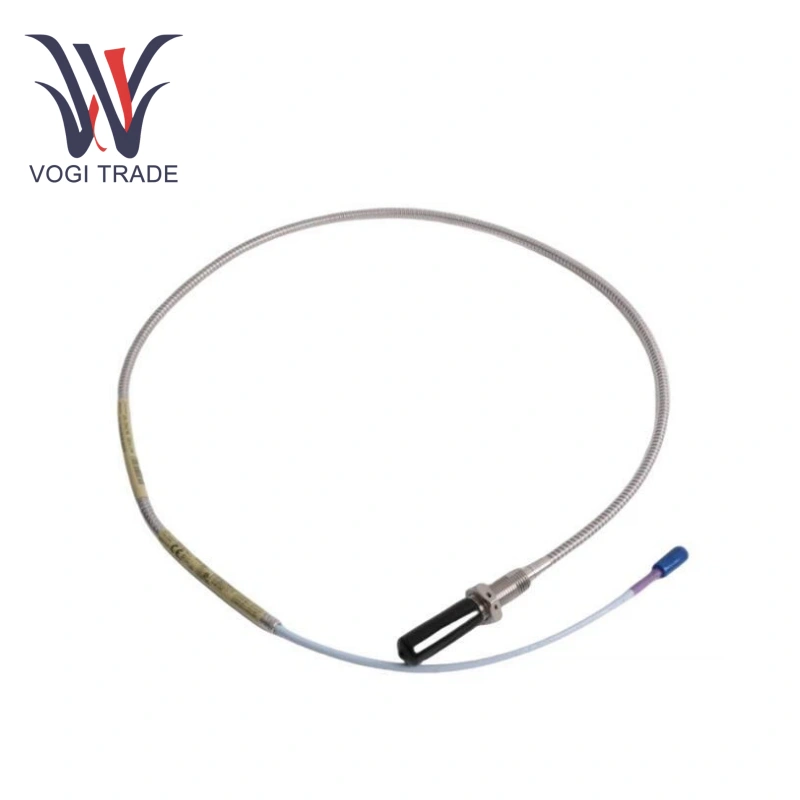

العلامة التجارية: بنتلي نيفاداالوصف: مسبار القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنإن Bently Nevada 330704-000-100-10-01-CN عبارة عن مسبار تقريبي للتيار الدوامي مقاس 11 مم مصمم لمراقبة الاهتزازات ومواقع المعدات الصناعية. يستخدم تأثير التيار الدوامي لمراقبة الوضع الثابت والاهتزاز الديناميكي للمعدات عن طريق قياس التغير في المسافة بين المسبار والسطح الموصل الذي يتم مراقبته.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330704-000-100-10-01-CN |
| رقم الطلب |
330704-000-100-10-01-CN |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
15*15*5 سنتيمتر |
| البعد التعبئة |
18*18*8 سنتيمتر |
| وزن |
1.5 كجم |
نظرة عامة على المنتج
الموديل: 330704-000-100-10-01-CN
نوع المنتج: 3300 XL 11 مم مسبار القرب
مبدأ القياس: تيار إيدي
نطاق القياس: ± 2 مم (± 80 مل)
حساسية الإخراج: 3.94 فولت/مم (100 مللي فولت/مل)
استجابة التردد: تيار مستمر إلى 8 كيلو هرتز
درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية
درجة حرارة التخزين: -51 درجة مئوية إلى +177 درجة مئوية
مادة طرف المسبار: كبريتيد البولي فينيلين (PPS)
مادة غلاف المسبار: الفولاذ المقاوم للصدأ AISI 304
الطول غير الملولب: 0 مم
إجمالي طول مبيت المسبار: 100 مم
الطول الإجمالي: 1.0 م (3.3 قدم)
مواصفات الكابل: عزل ثلاثي المحاور، بروبيلين الإيثيلين المفلور (FEP) بمقاومة 75 أوم
نوع الموصل: موصل Click Loc™ محوري صغير، كابل قياسي
ميزات المنتج
قياس عالي الدقة: Bently Nevada 330704-000-100-10-01-CN مع حساسية إخراج تبلغ 3.94 فولت/مم (100 مللي فولت/مل)، يمكنه قياس بدقة حتى أصغر التغييرات في اهتزاز المعدات أو إزاحتها.
استجابة تردد واسعة: Bently Nevada 330704-000-100-10-01-CN مع نطاق استجابة تردد DC إلى 8 كيلو هرتز، فهو يراقب بشكل فعال اهتزاز المعدات في ظل ظروف التشغيل المختلفة.
القدرة على التكيف البيئي القوي: تستخدم Bently Nevada 330704-000-100-10-01-CN غلاف الفولاذ المقاوم للصدأ وطرف مسبار PPS لتحمل البيئات الصناعية القاسية مع درجات الحرارة العالية والرطوبة العالية والغبار والتآكل الكيميائي.
التطبيقات
البتروكيماويات: Bently Nevada 330704-000-100-10-01-CN مناسب للمعدات الحيوية مثل الضواغط والمضخات، ومراقبة الاهتزازات وتغييرات الموضع أثناء التشغيل للكشف الفوري عن أعطال المعدات المحتملة.
التصنيع الصناعي: يمكن تثبيت Bently Nevada 330704-000-100-10-01-CN على معدات مثل المحركات والأدوات الآلية لتحسين معلمات تشغيل المعدات من خلال مراقبة الاهتزاز والإزاحة.
ملاحظات التثبيت
قيود المشاركة في سلسلة المحادثات:
الحد الأقصى لطول المشاركة للخيوط M14×1.5: 21 مم (قد يؤدي تجاوز هذا إلى حدوث مصادرة وإبطال الضمان).
متطلبات عزم الدوران:
عزم دوران التثبيت الموصى به: 21.1 نيوتن متر (187 بوصة · رطل).
الحد الأقصى لعزم الدوران: 63.3 نيوتن متر (560 بوصة · رطل).
نصف قطر الانحناء: الحد الأدنى 25.4 مم (1.0 بوصة) لتجنب تلف الكابل.
قمع التداخل المتبادل:
الحد الأدنى لقطر الهدف: 30.5 ملم (1.2 بوصة).
بالنسبة لقياسات الاهتزاز الشعاعي، تأكد من أن تباعد المجس هو ≥ 58 مم (2.3 بوصة).
