بنتلي نيفادا 330750-80-05

نظرة عامة على المنتج

نظرة عامة على المنتج

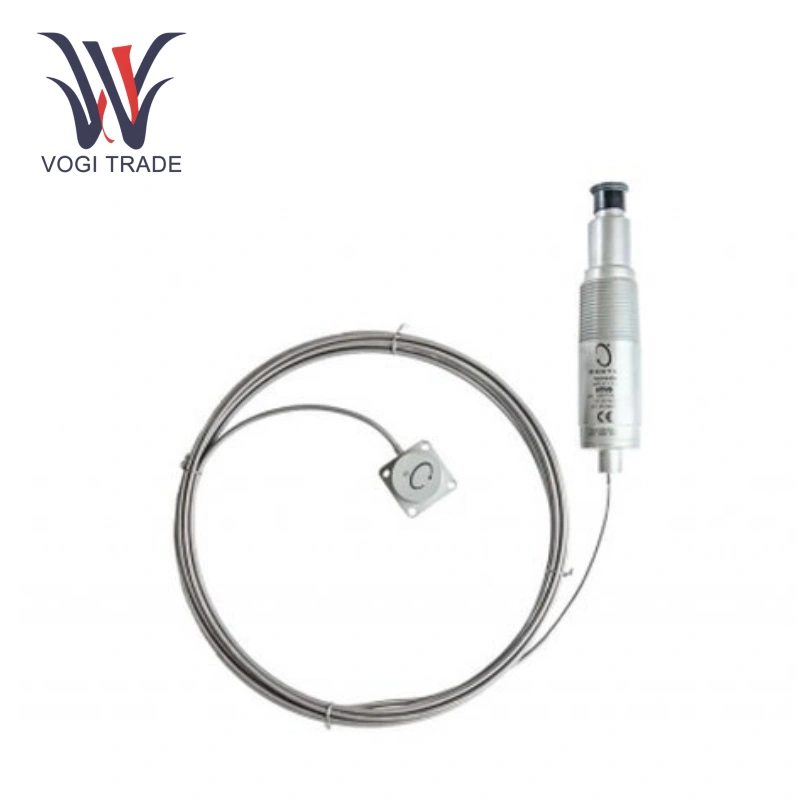

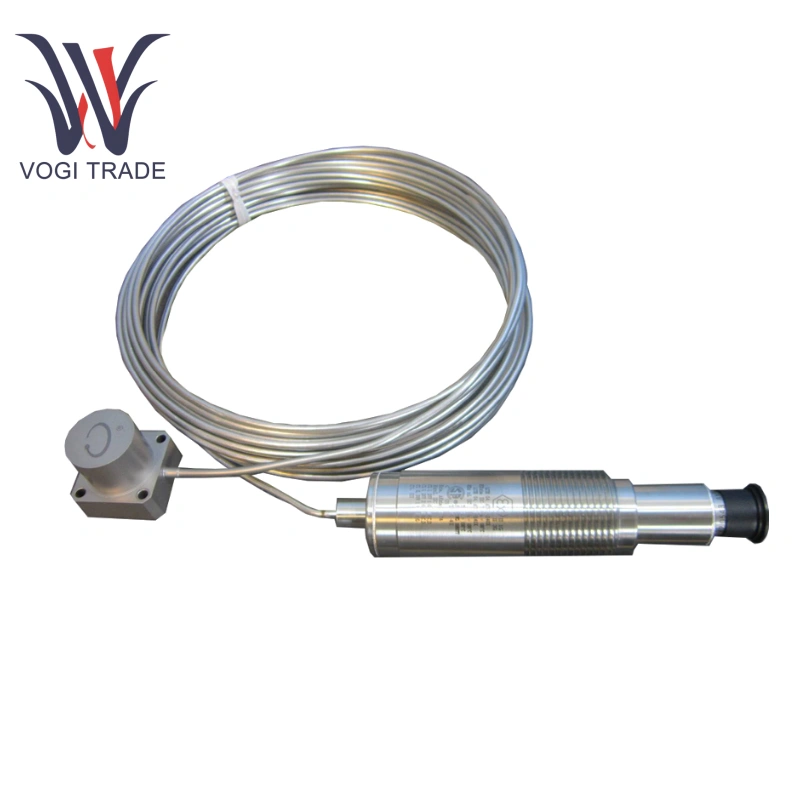

الموديل: 330750-80-05

نوع المنتج: نظام قياس السرعة الكهرضغطية عالي الحرارة (HTVS)

مبدأ القياس: التأثير الكهرضغطي

الأداء الأساسي: الحساسية 5.7 مللي فولت/مم/ثانية (145 مللي فولت/بوصة/ثانية) ±5% (عند 100 هرتز)، نطاق السعة 635 مللي متر/ثانية (25 بوصة/ثانية) الذروة (<680 هرتز)

استجابة التردد: 15 هرتز - 2 كيلو هرتز (± 3.0 ديسيبل)، 20 هرتز - 1 كيلو هرتز (± 0.9 ديسيبل)

مقاومة درجة الحرارة: طرف استشعار يصل إلى +300 درجة مئوية (+572 درجة فهرنهايت)، إلكترونيات تصل إلى +100 درجة مئوية (+212 درجة فهرنهايت)

تكوين الكابل: كابل صلب بطول 5 أمتار، مدمج بشكل دائم، تصميم خالٍ من الموصلات

شهادات مقاومة الانفجار: CSA/NRTL/C Exia (الفئة الأولى، القسم 1، المجموعات A-D، وما إلى ذلك)، EEx ia (المنطقة 0، IIC (يتطلب حاجز زينر معتمد)

مصدر الطاقة: -24VDC ±10%

إشارة الخرج: جهد يتناسب مع سرعة الاهتزاز، مناسب للاتصال بنظام الحماية الميكانيكية

ميزات المنتج

أداء ممتاز لدرجات الحرارة العالية: Bently Nevada 330750-80-05 مع التصميم الفريد يسمح للمسبار بتحمل درجات حرارة تصل إلى +400 درجة مئوية، والتغلب على قيود أجهزة الاستشعار التقليدية في البيئات ذات درجة الحرارة العالية. إنها مناسبة لمراقبة اهتزاز المعدات بالقرب من الأفران ذات درجة الحرارة العالية والمبادلات الحرارية.

القياس الدقيق: Bently Nevada 330750-80-05 تصل الحساسية إلى 5.7 مللي فولت/مم/ثانية ±5%، والخطية ±2% ضمن قيمة ذروة تبلغ 152 مللي متر/ثانية، مما يلتقط التغييرات في اهتزاز المعدات بدقة.

استجابة تردد واسعة: Bently Nevada 330750-80-05 مع نطاق تردد من 15 هرتز إلى 2000 هرتز يغطي ترددات الاهتزاز لمعظم المعدات الصناعية.

التطبيقات

البتروكيماويات: يتم استخدام Bently Nevada 330750-80-05 لمراقبة اهتزاز المفاعلات ذات درجة الحرارة العالية، وأفران التكسير، وغيرها من المعدات، والكشف الفوري عن التشوه الهيكلي أو المكونات السائبة الناتجة عن ارتفاع درجة الحرارة والضغط العالي.

الطاقة والطاقة: يستخدم Bently Nevada 330750-80-05 لرصد اهتزاز توربينات البخار والمولدات العاملة في درجات حرارة عالية لمنع فشل المعدات الناجم عن الاهتزاز غير الطبيعي.

الصلب والمعادن: يتم استخدام Bently Nevada 330750-80-05 للتركيب على الأفران العالية الحرارة والمحولات وغيرها من المعدات، ويوفر مراقبة في الوقت الفعلي لحالة اهتزاز المعدات ويوفر دعم البيانات لصيانة المعدات.

متطلبات التثبيت

متطلبات الموقع: يجب تركيب المستشعر على مبيت المحمل أو غلاف الماكينة. قد يؤدي التثبيت غير الصحيح إلى انخفاض السعة واستجابة التردد أو إنتاج إشارات خاطئة لا تمثل اهتزازًا فعليًا.

احتياطات درجة الحرارة العالية: في البيئات التي تتجاوز +400 درجة مئوية، تأكد من أن الأجهزة الإلكترونية بعيدة عن مصادر الحرارة (على سبيل المثال، في المناطق التي تقل عن +100 درجة مئوية). قم بتأمين الكابل لمنع الانحناء أو التلف الميكانيكي.

الدعم الاحترافي: توفر شركة Bently Nevada خدمات هندسية للمساعدة في القياس والتركيب.

تركيب الكابل: بالنسبة للكابل الذي يبلغ طوله 80 قدمًا من 330750-80-05، قم بتخطيط المسار لتجنب التداخل.

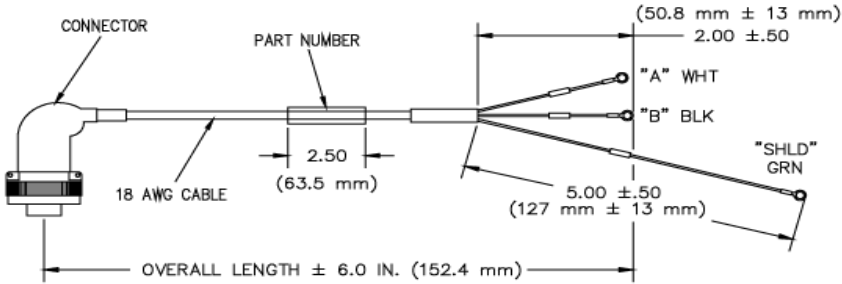

كابلات التوصيل ذات الزاوية اليمنى:
