بنتلي نيفادا 330780-91-00

المنتج فوقنظرة عامة

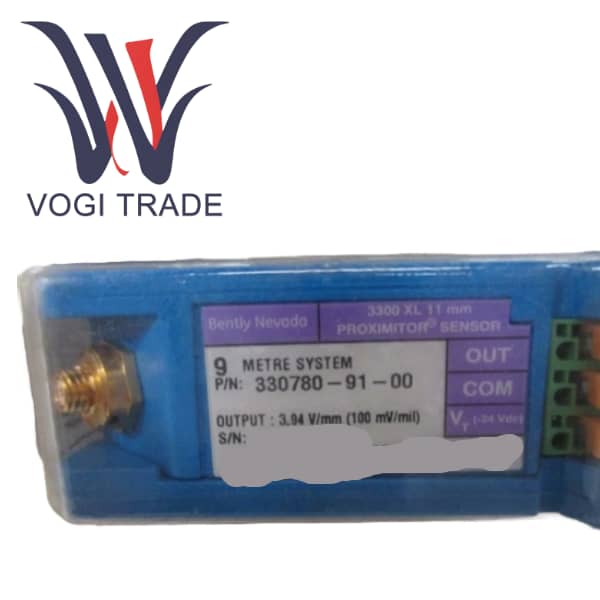

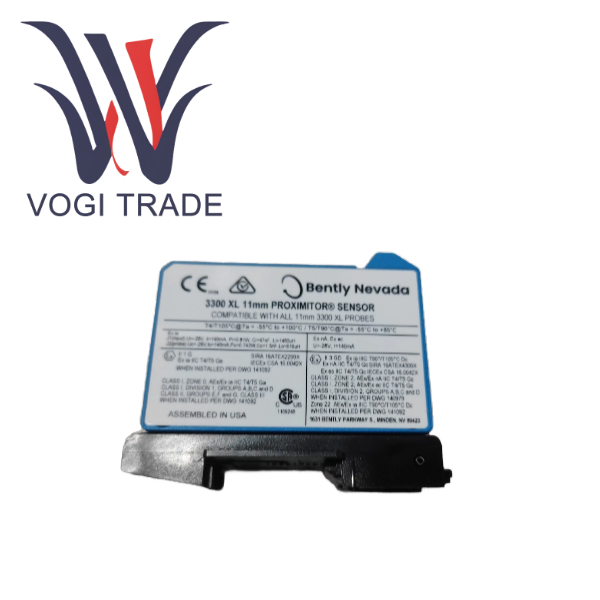

330780-91-00 عبارة عن مستشعر تقارب 3300 XL مقاس 11 مم تم إنتاجه بواسطة Bently Nevada، وهي شركة تابعة لشركة Baker Hughes. 330780-91-00 هي الوحدة الإلكترونية الأساسية في نظام قياس إزاحة/اهتزاز التيار الدوامي، وهي مسؤولة عن العمل بالتنسيق مع مسبار 3300 XL مقاس 11 مم لتحويل تغييرات الفجوة الدقيقة التي يستشعرها المسبار إلى إشارات جهد تيار مستمر قياسية وسهلة الإرسال والمعالجة.

المضخم هو "العقل" و"مصدر الطاقة" لسلسلة القياس بأكملها. يتم توفير إشارات الإثارة عالية التردد والمستقرة للمسبار من خلال الكابل المدمج، ويتم استقبال إشارات المعاوقة التي يتم إرجاعها بواسطة المسبار والتي تختلف باختلاف الفجوة. بعد معالجته بواسطة دوائر إزالة التشكيل والتضخيم الدقيقة الداخلية، يقوم المضخم بإخراج إشارة قياسية تتراوح من -2.0Vdc إلى -18.0Vdc والتي تتناسب خطيًا مع فجوة سطح المسبار إلى الهدف. الطول الإجمالي للنظام البالغ 9.0 أمتار 330780-91-00 يجعله مناسبًا بشكل خاص لسيناريوهات التطبيق حيث تكون المسافة بين المسبار وخزانة نظام المراقبة طويلة نسبيًا. تسهل طريقة تركيب السكك الحديدية DIN التثبيت والصيانة السريعة والموحدة داخل خزانة التحكم.

معلمات المنتج

نوع المنتج                             مستشعر القرب 3300 XL 11 ملم

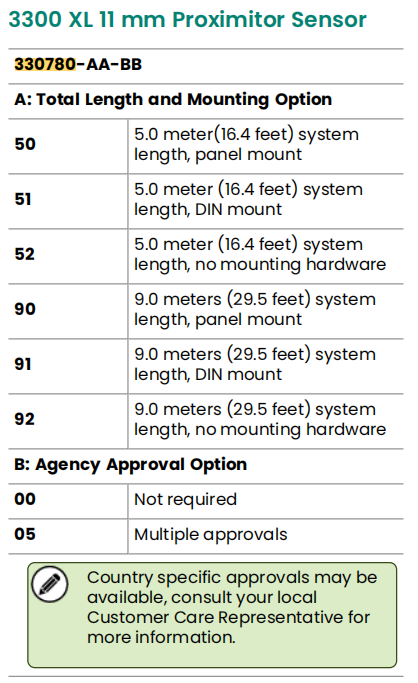

أكمل رقم القطعة PN         330780-91-00

مجسات متوافقة                      مجسات سلسلة 3300 XL 11 مم

إجمالي طول النظام                  9.0 متر /29.5 قدم. هذا الطول هو مجموع المسبار وكابل التمديد والكابل الموجود داخل المضخم.

النطاق الخطي                              4.0 مم

الحساسية                                4.0 مللي فولت/ميكرومتر

نطاق الإخراج                            -2.0Vdc إلى -18.0Vdc

استجابة التردد                   0.0 هرتز (تيار مستمر) إلى 8.0 كيلو هرتز (-3 ديسيبل)، مناسب للإزاحة الثابتة وقياس الاهتزاز الديناميكي.

متطلبات مصدر الطاقة           -24 فولت تيار مستمر، الاستهلاك الحالي النموذجي 20 مللي أمبير.

إمكانية تشغيل الخرج                يمكنها تشغيل كابلات مزدوجة ملتوية بطول 300 متر (1000 قدم) لأحمال ذات مقاومة عالية.

نطاق درجة حرارة التشغيل      -30 درجة مئوية إلى +85 درجة مئوية

طريقة التثبيت                    تركيب سكة DIN

الشهادة المؤسسية            لا توجد متطلبات خاصة

الميزات الوظيفية للمنتج

تكييف إشارة دقيقة والقيادة لمسافات طويلة

الخطية العالية والاستقرار. يعتمد الجزء الداخلي دوائر تناظرية دقيقة وتقنية تعويض درجة الحرارة، مما يوفر خطيًا ممتازًا عبر نطاق 4.0 مم بأكمله ويضمن أداءً مستقرًا عبر نطاق واسع من درجات الحرارة. إنه بمثابة الأساس للقياسات الدقيقة لإزاحة العمود، وفرق التمدد، وما إلى ذلك.

قدرة قوية تعتمد على المخرجات. يمكن لتصميم دائرة الإخراج 330780-91-00 تشغيل الكابلات التي يصل طولها إلى 300 متر، مما يعني أنه يمكن تركيب المضخم الأولي في غرفة التحكم المركزية بعيدًا عن المجسات الموجودة في الموقع دون توهين الإشارة أو تشويهها بسبب الإرسال لمسافات طويلة، مما يعزز بشكل كبير مرونة النظام وقدرته على مقاومة التداخل.

مُحسّن خصيصًا لأنظمة 11 مم

تتوافق الخصائص الكهربائية لهذا المضخم بشكل مثالي مع المسبار 3300 XL مقاس 11 مم. تضمن معايرة النظام الشامل أن سلسلة الإشارة بأكملها من طرف المسبار إلى غرفة المراقبة تتوافق مع مؤشرات الأداء الموعودة في المواصفات.

بالمقارنة مع نظام 8 مم، يوفر نظام 11 مم نطاق قياس خطي أكبر، مما يجعله مناسبًا للغاية للتطبيقات التي تتطلب نطاقًا واسعًا، مثل قياس الإزاحات المحورية الكبيرة والتمدد التفاضلي لأسطوانات الضغط المتوسط ​​والعالي.

متانة من الدرجة الصناعية وسهولة التركيب

يتيح نطاق درجة حرارة التشغيل الواسع الذي يتراوح بين -30 درجة مئوية إلى +85 درجة مئوية إمكانية التكيف مع مختلف البيئات القاسية، بدءًا من حقول النفط الشمالية الباردة وحتى المصافي الاستوائية الساخنة.

يعتمد 330780-91-00 تصميم مشبك قضيب DIN القياسي، مما يسمح بالتركيب السريع أو التفكيك بدون براغي، مما يسهل بشكل كبير تكامل النظام وتصحيح الأخطاء والصيانة اللاحقة. تضمن طريقة التثبيت المعياري أيضًا تصميمًا أنيقًا وتبديدًا جيدًا للحرارة داخل الخزانة.
