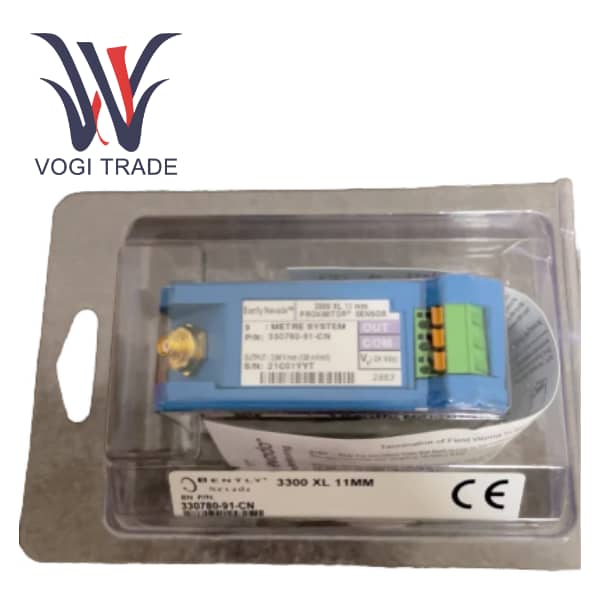

العلامة التجارية: بنتلي نيفاداالوصف: مستشعر القربالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 5مصطلح الدفع: T / Tميناء الشحن: شنتشنيعد مستشعر القرب Bentley Nevada 330780-91-CN مكونًا رئيسيًا في نظام مستشعر القرب 3300 XL مقاس 11 مم. تم تصميم هذا المستشعر لقياس الاهتزاز والإزاحة في الآلات الدوارة، مما يتطلب نطاق قياس خطي واسع وموثوقية عالية. وكجزء من نظام استشعار كامل، فهو يحول الحركة الميكانيكية إلى إشارة كهربائية دقيقة للغاية، مما يجعله مثاليًا للتطبيقات الصناعية ذات نطاقات القياس الصغيرة.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330780-91-CN |
| رقم الطلب |
330780-91-CN |
| كتالوج |
3300 XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
8414909090 |
| البعد |
15*5*7.5 سنتيمتر |
| البعد التعبئة |
17*7*11 سنتيمتر |
| وزن |
0.25 كجم |
المنتج فوقنظرة عامة

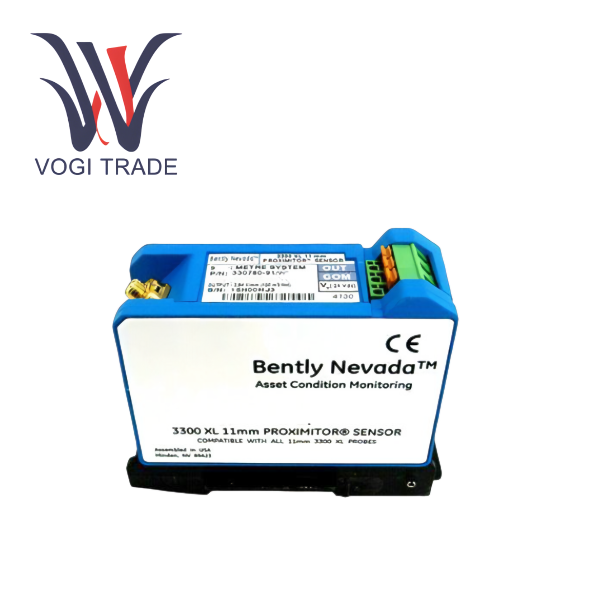

يعد مستشعر القرب Bentley Nevada 330780-91-CN أحد المكونات الرئيسية لنظام مستشعر القرب 3300 XL مقاس 11 مم. تم تصميم مستشعر التقريب 11 مم لقياس الاهتزاز والإزاحة على الآلات الدوارة، مما يتطلب نطاق قياس خطي واسع وموثوقية عالية. كجزء من نظام استشعار كامل، يقوم المستشعر بتحويل الحركة الميكانيكية إلى إشارة كهربائية دقيقة للغاية مما يجعله مثاليًا للتطبيقات الصناعية ذات نطاقات القياس الصغيرة.
ميزات المنتج
الميزة الأولى هي أن الخيار "-91" في رقم الطراز يشير إلى أن مستشعر القرب هذا متوافق مع DIN-rail. يسمح النظام بالتركيب المدمج في خزائن التحكم عالية الكثافة. يعد مستشعر Proximitor مقاس 3300XL مقاس 11 مم مناسبًا أيضًا لتركيب اللوحة التقليدية. ثم تلبي المناعة الممتازة للترددات اللاسلكية والتداخل الكهرومغناطيسي (RFI/EMI) متطلبات علامة CE الأوروبية. Bently Nevada 330780-91-CN يحجب بشكل فعال تداخل إشارة الراديو عالية التردد، مما يضمن استقرار الإشارة في هذا المجال. تعد Easy Wiring أيضًا الميزة الرئيسية لجهاز الاستشعار. تسمح محطات SpringLoc بتوصيل الأسلاك الميدانية بسرعة وموثوقية بدون أدوات خاصة، مما يقلل بشكل كبير من جهود التركيب والصيانة. يشير رقم الطراز هذا إلى إجمالي طول النظام البالغ 9.0 أمتار، بما في ذلك كابل المسبار وكابل التمديد. يعتبر 330780-91-CN مثاليًا للتطبيقات الموجودة بعيدًا عن خزانة المراقبة. وتشير اللاحقة "-CN" في رقم الطراز إلى الاعتماد من قبل وكالات إصدار شهادات متعددة، مما يلبي متطلبات الامتثال لمجموعة واسعة من التطبيقات العالمية، بما في ذلك المواقع الخطرة.
التطبيقات
يعد مستشعر القرب هذا مثاليًا للقياسات الحرجة كما يلي: قياس موضع العمود، وقياس التمدد الحراري التفاضلي في التوربينات البخارية، وموضع قضيب التوصيل أو مراقبة فقدان الحمل في الضواغط الترددية، والمرحلة الحرجة وقياس سرعة المماطلة
متوافقة وقابلة للتبديل
يمكن استخدام 330780-91-CN جنبًا إلى جنب مع مسبار 3300 XL 11 مم وكابل تمديد 3300 XL 11 مم لإنشاء نظام قياس كامل.
يحل مستشعر 3300XL محل أنظمة الاستشعار الحالية من سلسلة 7200 مقاس 11 مم و14 مم. تتطلب الترقية من السلسلة 7200 استبدال جميع المكونات (المجسات وكابلات التمديد وأجهزة استشعار القرب) بمكونات 3300 XL مقاس 11 مم وترقية نظام المراقبة المقابل.
مستشعر Bently Nevad 11 مم Proximitor غير متوافق مع أنظمة Bentley Nevada القياسية الأخرى (على سبيل المثال، أنظمة 5 مم و8 مم وNSv Type 3300 XL).
تدهور الأداء
يوفر نظام Bently Nevada نطاقًا خطيًا واسعًا يمتد من حوالي 0.5 ملم إلى 4.0 ملم أمام الهدف. متوسط عامل القياس هو 3.94 فولت/مم. وهو يختلف عن الأنظمة القياسية مقاس 8 مم. لذلك مطلوب تكوين النظام الدقيق.
تتراوح استجابة تردد المستشعر النموذجي من 0 إلى 8 كيلو هرتز، مما يلتقط بدقة السلوك الديناميكي لمعظم الآلات الدوارة الكبيرة.
لضمان دقة القياس وتجنب الحديث المتبادل، يوصى بقطر عمود يبلغ 152 مم أو أكثر لقياسات الاهتزاز الشعاعي. قد تتطلب التطبيقات ذات أقطار العمود الأصغر تباعدًا أضيق أو أوسع للمسبار.
يبلغ الحد الأقصى لطول كابل المجال من مستشعر القرب 330780-91-CN إلى الشاشة 305 مترًا. عندما يكون طول الكابل طويلاً جدًا، قد يتم تخفيف الإشارات عالية التردد.
