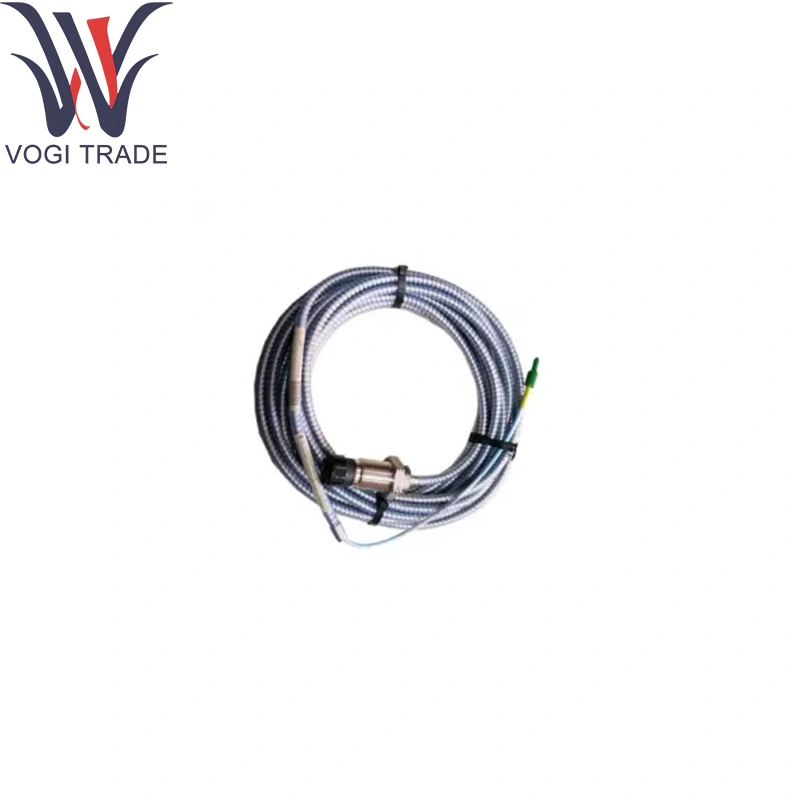

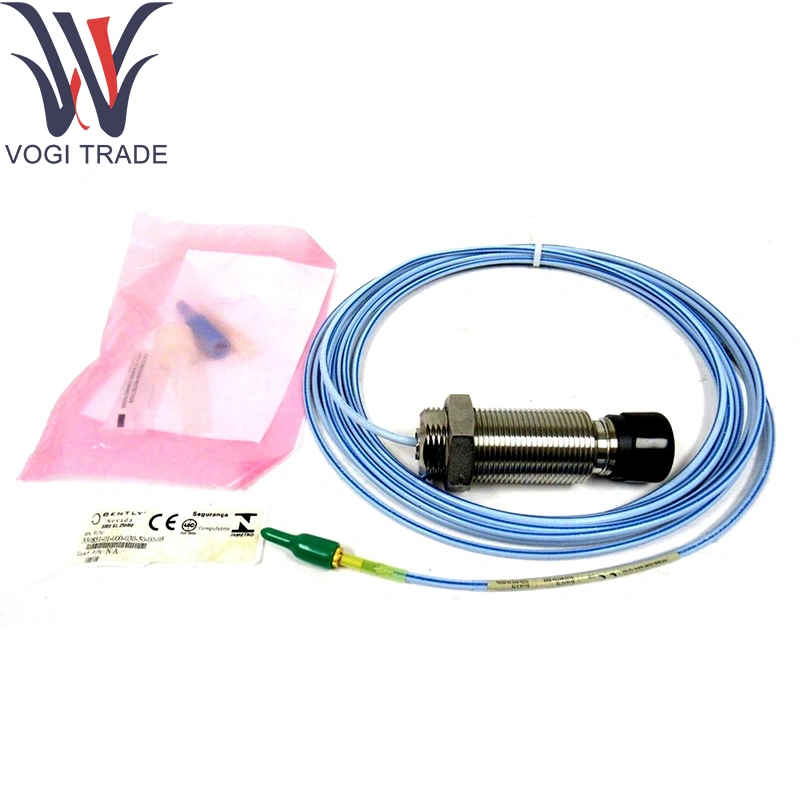

BALY NEVADA 330851-02-000-070-50-00-05

طلب المعلومات

330851-AA-BBB-CCC-DD-EE-FF

ج: خيار نوع حالة التحقيق

أنواع الحالات القياسية هي الخيارات من 01 إلى 04.

01 1 ¼ - 12 موضوع

02 M30x2 موضوع

03 سلس 1.06 في ضياء. - الخروج الخلفي

04 سلس 1.06 في ضياء. - مخرج جانبي

05 1 ½ - 12 موضوع

06 M39x1.5 موضوع

07 سلس 1.5 في ديا. - الخروج الخلفي

08 سلس 1.5 في ضياء. - مخرج جانبي

ب: خيار الطول غير المباشر

يبلغ طول الطول القياسي غير المترابط 0.0 مم أو 0.0 في وجود رسوم إضافية لأطوال غير مرغوبة.

يجب أن يكون الطول غير المباشر 26 مم على الأقل أو 1.0 في أقل من طول الحالة. خيار الطول غير المباشر هو 0.0 لأنواع مسبار الحالة السلسة.

ترتيب أنواع الحالات المترية بزيادات 2 مم

الحد الأقصى للطول غير المباشر 224 مم

الحد الأدنى غير المبتسم 0 مم

مثال 050 = 50 مم

ترتيب أنواع الحالات الإنجليزية بزيادات قدرها 0.1 في

الحد الأقصى غير المبتسم 8.9 في

الحد الأدنى غير المبتسم 0.0 في

مثال 025 = 2.5 في

ج: خيار طول الحالة الكلي

أطوال الحالة القياسية هي 26 و 40 و 60 و 80 و 100 و 250 مم للحالات المترية و 1.0 و 2.0 و 3.0 و 4.0 و 9.9 في الحالات الإنجليزية. هناك رسوم إضافية لأطوال غير قياسية.

ترتيب أنواع الحالات المترية بزيادات 2 مم

الحد الأقصى للاختراق 250 مم

الحد الأدنى غير المبتسم 26 مم

مثال 050 = 50 مم

أنواع الحالات الإنجليزية والسلاسة

الترتيب بزيادات من 0.1 في

الحد الأقصى غير المبتسم 9.9 في

الحد الأدنى للطول غير المترابط 1.0 في (1.5 في أنواع حالات الخروج الجانبية)

مثال 020 = 2.0 في

D: خيار الطول الكلي

10 1.0 متر (3.3 قدم)

50 5.0 متر (16.4 قدم)

90 9.0 متر (29.5 قدم)

تم تصميم تحقيقات خمسة أمتار للاستخدام مع مستشعر الإقرار الذي يبلغ طوله خمسة أمتار فقط.

E: خيار الدروع

00 لا درع

01 مع SST Armor

عند طلب درع SST ، يكون الحد الأدنى لطول التحقيق 28 مم أو 1.1 في

F: خيار موافقة الوكالة

00 لا موافقات

05 موافقات متعددة

المعلمات الفنية

مقاومة: 50 Ω ± 5 Ω من نيفادا 330851-02-000-070-50-00-05

السعة: ≤ 100 pf/m بين الموصلات

التدريع: درع معلب شامل مضفر (تغطية 95 ٪) مع سلك الصرف في نيفادا 330851-02-000-070-50-00-05

تصنيف درجة الحرارة: –40 درجة مئوية إلى +125 درجة مئوية

تصنيف الجهد: 300 V AC Max (العزل)

المقاومة: ≤ 75 Ω/km موصل DC المقاومة

الإنهاء: جهات اتصال مطلية بالذهب لـ BLAY NEVADA 330851-02-000-070-50-00-05 ، غلاف مطلي بالنيكل

وظيفة المنتج

ينقل إشارات القرب أو مقياس التسارع منخفضة المستوى عبر نيفادا 330851-02-000-070-50-00-05 من تحقيقات الحقل إلى وحدات مراقبة مع الحد الأدنى من الضوضاء وعدم تطابق المعاوقة. يضمن الترتيب القوي للدرع وسلك التصريف مناعة EMI/RFI في البيئات الصناعية ، مع الحفاظ على سلامة الإشارة لقياسات الاهتزاز وقياسات التخلص من العمود.

وحدات دعم الأساسية

رفوف المراقبة: 3500/3700 ​​وحدات رف

تحقيقات ومحولات: 3300 XL تحقيقات التيار ؛ 3300 تحقيقات مقياس التسارع XL

كتل الإنهاء: 175795-01 محول الموصل الدائري (لسلسلة 3700)

الملحقات: أحذية حماية الكابلات ، مشابك الإجهاد ، ومجموعات تثبيت صناديق الوصلات للبونجادا 330851-02-000-070-00-00-05
