العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شيامنإن Bently Nevada 330901-00-90-05-02-00 عبارة عن مسبار تقريبي مثبت بشكل قياسي يستخدم في نظام مستشعر القرب 3300 XL NSv. وهو مصمم لقياس الاهتزاز والموضع على الآلات الدوارة حيث تكون المساحة ضيقة. يعمل هذا المسبار بشكل جيد مع الآلات الصغيرة مثل ضواغط الهواء بالطرد المركزي وضواغط التبريد وضواغط الغاز المعالجة.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330901-00-90-05-02-00 |
| رقم الطلب |
330901-00-90-05-02-00 |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
30*30*4 سنتيمتر |
| البعد التعبئة |
32*32*6 سنتيمتر |
| وزن |
2 كجم |
نظرة عامة على المنتج
يعد Bently Nevada 330901-00-90-05-02-00 مكونًا أساسيًا لنظام استشعار القرب 3300 XL NSv. مسبار القرب 3300 XL NSv هو مسبار تيار دوامي غير مدرع يتم تركيبه بشكل قياسي، مصمم لقياس الاهتزازات والموضع بدقة عالية على الآلات الدوارة حيث تكون المساحة محدودة للغاية. إنه يدمج المسبار وكابل التمديد ومستشعر القرب بشكل كامل في نظام مراقبة موثوق، وهو مثالي للمعدات المدمجة حيث لا يمكن أن تناسب أنظمة الاستشعار القياسية 5 مم و8 مم.
ميزات المنتج
تم تصميم رأس المسبار والإسكان للتركيب البسيط في المناطق المقابلة أو مناطق الرؤية الجانبية أو المساحات الضيقة خلف المعدات. وهذا يجعله خيارًا جيدًا للقياس في الأماكن الصغيرة أو التي يصعب الوصول إليها.
تضمن عملية TipLoc الحاصلة على براءة اختراع وجود رابطة قوية بين طرف المسبار والغطاء.
يوفر تصميم CableLoc الحاصل على براءة اختراع قوة سحب تصل إلى 220 نيوتن (50 رطلاً)، مما يساعد على منع فقدان الكابل.
يتميز موصل ClickLoc النحاسي المطلي بالذهب بميزة القفل التي تمنعه من الارتخاء بسبب الاهتزاز ويضمن اتصالًا كهربائيًا جيدًا.
بالمقارنة مع النماذج السابقة، فإن مادة غلاف المسبار 3300 NSv أكثر مقاومة للمواد الكيميائية. وهذا يجعلها مناسبة للاستخدام في بيئات ضاغط العمليات الصعبة.
330901-00-90-05-02-00 يمكن أن يعمل بشكل موثوق في درجات الحرارة الباردة أو الساخنة جدًا، من -52 درجة مئوية إلى +177 درجة مئوية. وهذا يسمح باستخدامها في الظروف الصناعية الصعبة.

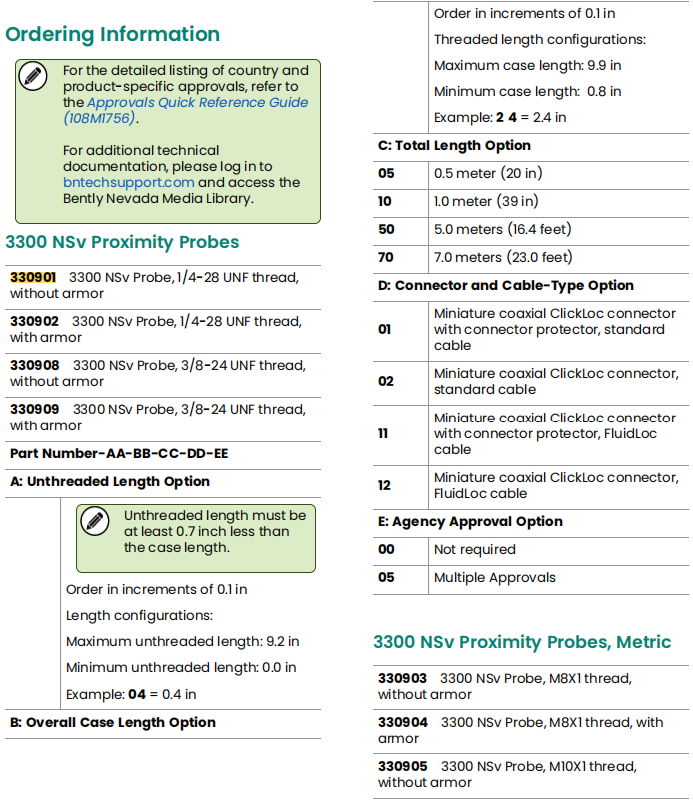

يأتي هذا الطراز (330901-00-90-05-02-00) مزودًا بخيط UNF مقاس 1/4-28، وجسم مقاس 9 بوصات، وطول إجمالي يبلغ 0.5 متر، ويتضمن كابلًا قياسيًا وموصل ClickLoc. ليست هناك حاجة إلى تجميع إضافي.
التطبيقات
يستخدم نظام مسبار Bently Nevda Proximity على نطاق واسع لمراقبة حالة الآلات الدوارة التالية: ضواغط الهواء بالطرد المركزي، وضواغط التبريد، وضواغط غاز المعالجة، ومضخات المياه الصغيرة، والمحركات، والمراوح. يستخدم أيضًا في قياس الاهتزاز الشعاعي، وقياس الموضع المحوري (الدفع)، والإشارة المرجعية لطور المفتاح، واكتشاف السرعة الصفرية.
التوافق وقابلية التبادل
مسبار 330901 ميكانيكي وقابل للتبديل مع المجسات وكابلات التمديد لأنظمة ذاكرة الوصول العشوائي السابقة 3300 من Bently Nevada. عند الترقية من نظام ذاكرة الوصول العشوائي (RAM) 3300 إلى نظام 3300 XL NSv، يمكن الاستمرار في استخدام المسبار الموجود وكابل التمديد.
عند الترقية من أنظمة الاستشعار السابقة 3000 أو 7000 Series I90، يجب استبدال المسبار 330901 وكابل التمديد ومستشعر القرب بمكونات NSv.
يمكن استخدام Bently Nevada 330901-00-90-05-02-00 مع كابل تمديد 3300 NSv المحدد ومستشعر القرب 3300 XL NSv لتشكيل نظام قياس كامل وفعال بالكامل.
تأثير الأداء
لقياسات الاهتزاز الشعاعي، الحد الأدنى الموصى به لقطر العمود هو 30 مم. يمكن أن يؤدي القياس على أقطار عمود أصغر إلى اختلاف متوسط عامل القياس بأكثر من 10%.
بالنسبة لقياسات الموضع المحوري للمسبار، يجب أن يكون قطر المستوى المستهدف 8.9 مم على الأقل، ويوصى بـ 13 مم أو أكبر. وعلى الجانب الآخر، سوف يتأثر عامل الحجم.
الحد الأدنى الموصى به لقطر الغاطس هو 13 ملم. ستؤدي القيمة الأصغر من ذلك إلى تغيير عامل مقياس النظام عند الخلوصات العالية.
Bently Nevada 330901-00-90-05-02-00 لديه نطاق خطي 1.5 ملم، يبدأ من 0.25 ملم تقريبًا أمام الهدف. إعداد الفجوة الموصى به هو 1.0 مم لضمان أن تكون إشارة الخرج ضمن النطاق الخطي الأمثل.
