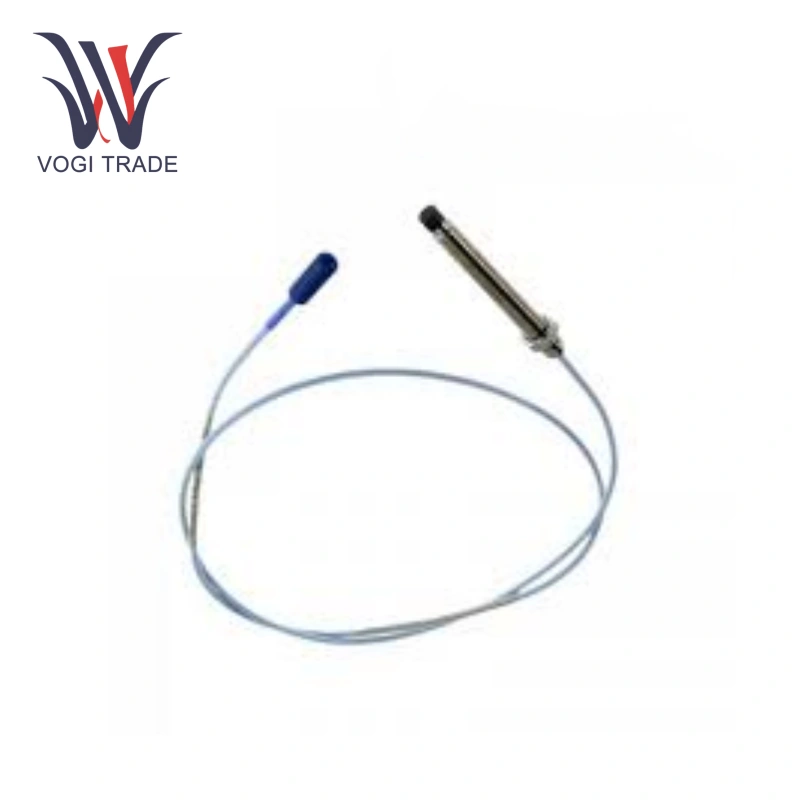

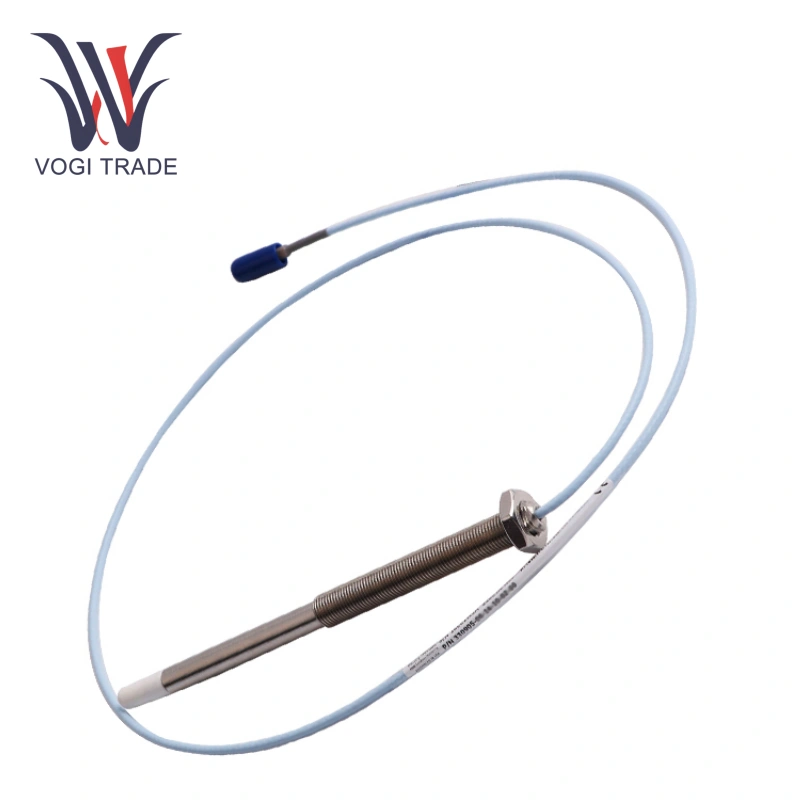

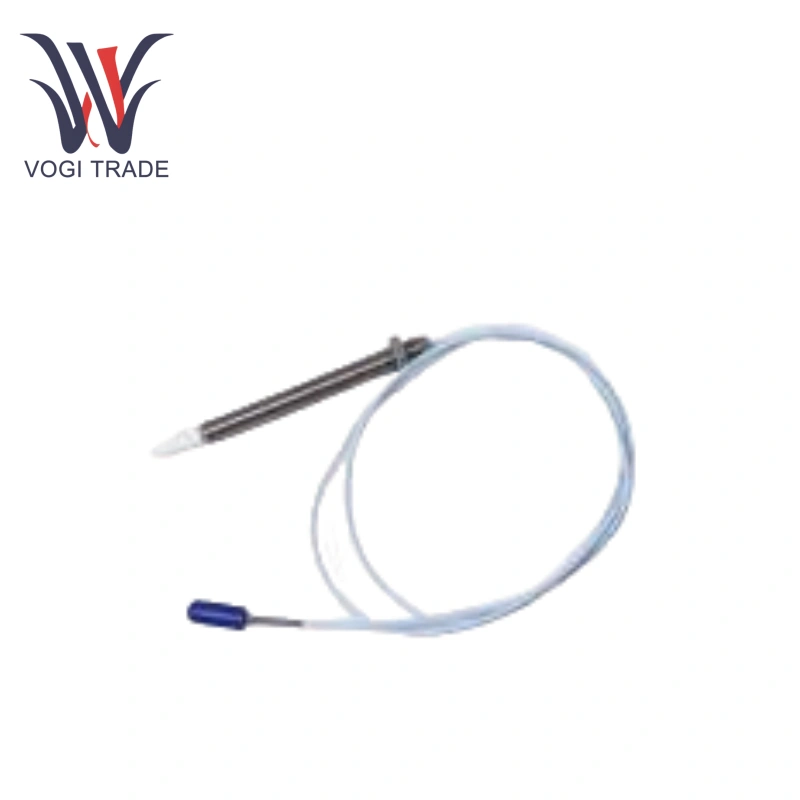

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القربالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنإن Bently Nevada 330905-00-09-05-02-CN هو عضو في سلسلة 3300 XL من مجسات القرب مقاس 8 مم، المصممة لقياس الاهتزاز والإزاحة الدقيق للآلات الدوارة. يتكون نظام المسبار من مسبار وكابل تمديد ومكبر صوت بروكسي.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330905-00-09-05-02-CN |
| رقم الطلب |
330905-00-09-05-02-CN |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
15*15*5 سنتيمتر |
| البعد التعبئة |
18*18*8 سنتيمتر |
| وزن |
1.5 كجم |
نظرة عامة على المنتج
المواصفات الكهربائية:
النطاق الخطي: 2 مم (80 مل)

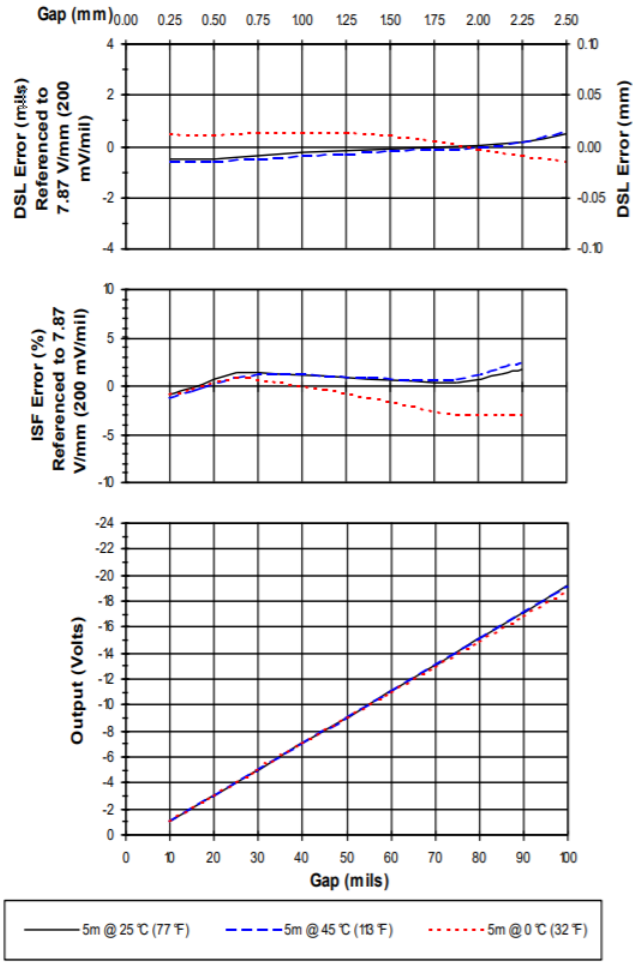

عامل القياس التزايدي (ISF): 7.87 فولت/مم (200 مللي فولت/ميل) ±5%
استجابة التردد: 0 إلى 10 كيلو هرتز، +0، -3 ديسيبل (الحد الأقصى لطول الأسلاك الميدانية 305 مترًا).
مقاومة المسبار: لطول 0.5 متر، RPROBE = 7.45 ± 0.50 Ω (الموصل المركزي للموصل الخارجي).
مقاومة الخرج: 50 أوم (مستشعر بروكسيميتور).
المواصفات الميكانيكية:
مادة طرف المسبار: كبريتيد البولي فينيلين (PPS)، مما يوفر ختمًا متينًا.
مادة الإسكان: AISI 303 أو 304 الفولاذ المقاوم للصدأ (SST).
مواصفات الكابل: كابل ثلاثي المحاور قياسي 75 أوم مع عزل FEP (DD=02). الحد الأقصى لنصف قطر الانحناء: 25.4 ملم (1.0 بوصة). قوة الشد: 330 نيوتن (75 رطلاً) من مبيت المسبار إلى توصيل الكابل.
متطلبات عزم الدوران: مسبار قياسي مثبت في الأمام، عزم الدوران الموصى به 11.2 نيوتن متر (100 بوصة · رطل)؛ الحد الأقصى لعزم الدوران 33.9 نيوتن متر (300 بوصة · رطل).
المواصفات البيئية:
نطاق درجة الحرارة:
المسبار القياسي: درجة حرارة التشغيل والتخزين -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت).
ملاحظة: قد تؤدي درجات الحرارة الأقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى فشل الختم.
تأثير الرطوبة: متوسط تغير عامل القياس أقل من 3% عند رطوبة 93% (معيار IEC 68-2-3).
ختم الضغط: تم تصميم المجسات للإغلاق ضد الضغط التفاضلي ولكن لم يتم اختبار ضغط المصنع؛ التحكم في التسرب هو مسؤولية العميل.
ميزات المنتج
القياس الدقيق: Bently Nevada 330905-00-09-05-02-CN بحساسية تبلغ -200 مللي فولت/مل ودقة ±1% من النطاق الكامل، يمكنها اكتشاف التغيرات الدقيقة في اهتزاز المعدات أو إزاحتها بدقة.
مقاومة للبيئة: تعمل Bently Nevada 330905-00-09-05-02-CN بثبات على نطاق واسع من درجات الحرارة يتراوح من -52 درجة مئوية إلى +177 درجة مئوية، ويوفر غلافها المصنوع من الفولاذ المقاوم للصدأ مقاومة ممتازة للغبار والرذاذ.
سهولة التركيب: Bently Nevada 330905-00-09-05-02-CN مع الموصل القياسي وتصميم الكابل، جنبًا إلى جنب مع حجم المسبار الأمثل، يسمح بالتركيب المرن على المعدات، مما يسمح لك باختيار الموقع المناسب بناءً على احتياجات المراقبة الخاصة بك.
التطبيقات
مراقبة معدات الضاغط: يتم استخدام Bently Nevada 330905-00-09-05-02-CN على نطاق واسع في ضواغط الهواء بالطرد المركزي، وضواغط التبريد، وضواغط غاز المعالجة، وغيرها من المعدات لمراقبة الاهتزاز الشعاعي والإزاحة المحورية للأعمدة.
مراقبة المعدات الصغيرة: Bently Nevada 330905-00-09-05-02-CN مناسب لقياس الاهتزاز الشعاعي على المعدات ذات أقطار عمود أقل من 51 مم (2 بوصة) أو موضع محوري على الأسطح المستهدفة المسطحة أقل من 15 مم (0.6 بوصة).
