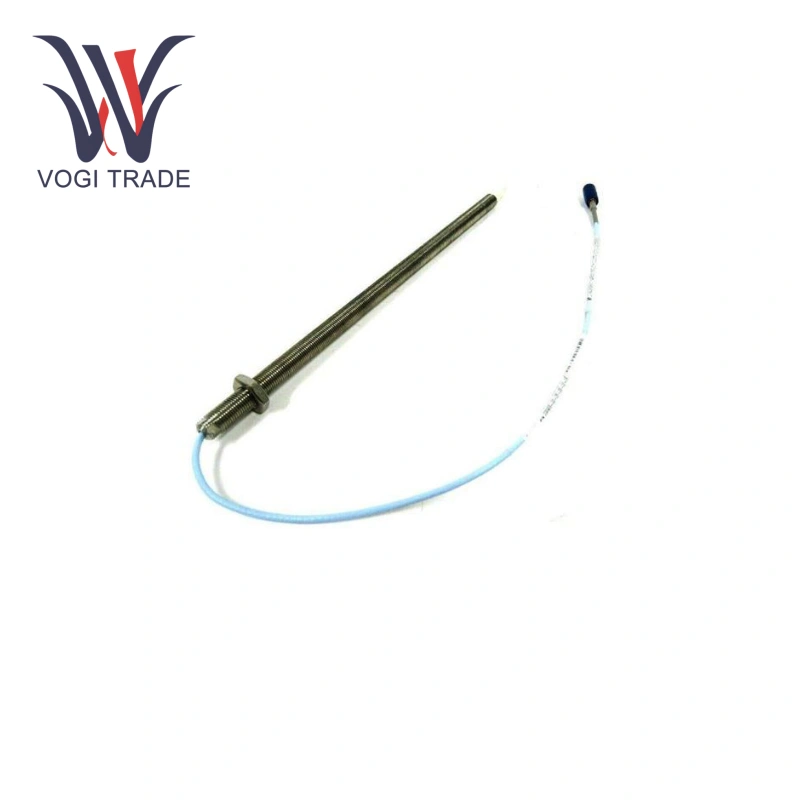

العلامة التجارية: بنتلي نيفاداالوصف: مجسات القرب NSvالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: تي / تيميناء الشحن: شنتشنيعد Bently Nevada 330905-00-25-05-02-CN جزءًا من سلسلة NSv من مجسات القرب مقاس 8 مم، وهو مستشعر عدم الاتصال مصمم لمراقبة الاهتزازات والإزاحة في الآلات الدوارة. استنادًا إلى مبدأ التيار الدوامي، يكتشف المسبار بدقة التغيرات في المسافة بين طرف المسبار والسطح المستهدف دون الاتصال بالسطح الموصل الذي يتم مراقبته.
| تصنيع |
بنتلي نيفادا |
| رقم الموديل |
330905-00-25-05-02-CN |
| رقم الطلب |
330905-00-25-05-02-CN |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز النظام المنسق |
9031900090 |
| البعد |
15*15*5 سنتيمتر |
| البعد التعبئة |
18*18*8 سنتيمتر |
| وزن |
1.5 كجم |
نظرة عامة على المنتج
الخصائص الكهربائية
المقاومة الاسمية (RPROBE):
طول المسبار (م): 0.5
المقاومة (Ω): 7.45 ± 0.50
النطاق الخطي: 0.25–2.3 مم (10–90 مل)، الخرج ≈ -1 إلى -17 فولت تيار مباشر.
عامل القياس التزايدي (ISF):
5 م النظام: 7.87 فولت/مم ±5% (0-45 درجة مئوية).
استجابة التردد: 0–10 كيلو هرتز (±3 ديسيبل)، يدعم كابلات المجال بطول 305 مترًا.
الخصائص الميكانيكية
مادة التحقيق:
نصيحة المسبار: كبريتيد البولي فينيلين (PPS)
الجسم: الفولاذ المقاوم للصدأ AISI 303/304
حد عزم الدوران:
مسبار التثبيت الأمامي القياسي: الحد الأقصى 33.9 نيوتن متر، يوصى به 11.2 نيوتن متر.
الموصل: ClickLoc مطلي بالذهب، تركيب بدون أدوات (يدعم عزم شد الإصبع).
المسبار القياسي: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت).
ميزات المنتج
القياس الدقيق: تتيح Bently Nevada 330905-00-25-05-02-CN ذات الخطية والحساسية العالية إجراء قياس دقيق للإزاحات الدقيقة واهتزازات مكونات المعدات، وتحديد الأخطاء المحتملة.
المرونة البيئية: تتيح Bently Nevada 330905-00-25-05-02-CN ذات المقاومة الكيميائية الممتازة التشغيل المستقر في البيئات الصناعية التي تحتوي على وسائط قابلة للتآكل.
اتصال موثوق به: تستخدم Bently Nevada 330905-00-25-05-02-CN موصل Click Loc المحوري الصغير الذي يوفر اتصالاً آمنًا، مما يقلل بشكل فعال من المشكلات مثل الرخاوة وضعف الاتصال أثناء نقل الإشارة.
نطاق درجة الحرارة:
التطبيقات
مراقبة معدات الضاغط: يتم استخدام Bently Nevada 330905-00-25-05-02-CN على نطاق واسع في ضواغط الهواء بالطرد المركزي، وضواغط التبريد، وضواغط غاز المعالجة، وغيرها من المعدات لمراقبة الاهتزاز الشعاعي والإزاحة المحورية للأعمدة.
مراقبة المعدات الصغيرة: Bently Nevada 330905-00-25-05-02-CN مناسب لقياس الاهتزاز الشعاعي على المعدات ذات أقطار العمود أقل من 51 مم (2 بوصة) أو الموضع المحوري على الأسطح المستهدفة المسطحة أقل من 15 مم (0.6 بوصة).
متطلبات التوافق والتثبيت
توافق النظام:
يتطلب مستشعر Proximitor مقاس 3300 XL بطول 5 أمتار (على سبيل المثال، 330180-50-XX).
متوافق مع الإصدارات السابقة مع المكونات غير التابعة لسلسلة XL مقاس 5/8 مم (الأداء محدود بمواصفات غير XL).
الحد الأدنى لحجم الهدف:
القطر ≥ 15.2 ملم (هدف مسطح).
حدود قطر العمود:
الحد الأدنى: 50.8 ملم (2 بوصة)، الموصى به: 76.2 ملم (3 بوصات).
تباعد التحقيق:
قياس الاهتزاز الشعاعي: ≥ 38 مم (1.5 بوصة) لتقليل التداخل (<50 مللي فولت).
