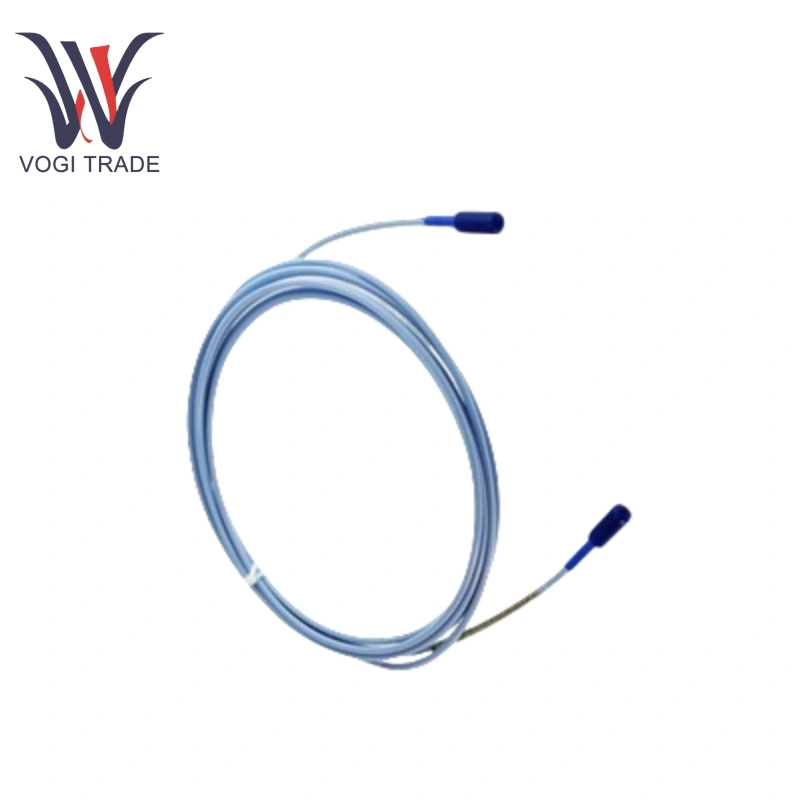

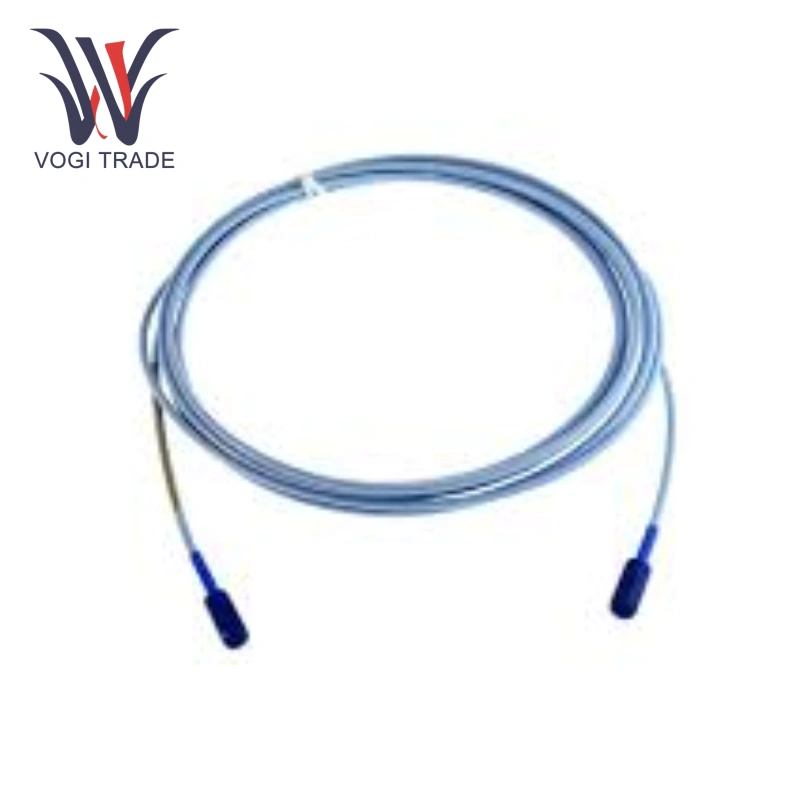

العلامة التجارية: نيفاداالوصف: كابل التمديدالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنيعد Binly Nevada 330930-040-00-00 كبل تمديد قياسي لنظام مراقبة الاهتزاز 3300 XL NSV ، مما يوسع اتصال النظام. يتميز الكابل الذي يبلغ طوله 4 أمتار بموصل من 9 أسنان D-Subminiature على طرف واحد وموصل دائري من 9 أسنان على الجانب الآخر. ويستخدم 24 موصلات النحاس التي تقطعت بها السبل AWG وتغطيها سترة PVC.
| تصنيع |
نيفادا |
| رقم النموذج |
330930-040-00-00 |
| رقم الطلب |
330930-040-00-00 |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز HS |
9031900090 |
| البعد |
15*15*5cm |
| بُعد التعبئة |
18*18*8cm |
| وزن |
2 كجم |
نظرة عامة على المنتج
تعريف النموذج:
330930: نموذج أساسي (كابل امتداد 3300 NSV)
040: طول الكابل 4.0 م (13.1 قدم)
00: بدون درع من الفولاذ المقاوم للصدأ
00: موافقة الوكالة: غير مطلوب
بناء الكابلات:
75Ω كابل محوري مع عزل الإيثيلين البروبيلين (FEP) المفلور.
التصميم غير المسلح: خفيفة الوزن (حوالي 45 جم/م) ، مناسبة لبيئات التثبيت دون خطر حدوث تلف ميكانيكي.
الموصل:
موصل النحاس المطلي بالذهب ClickLoc للمكونات الإضافية السريعة والانصهار ، مع قفل مضاد للوسيخ.
لا يوجد موصل التمهيد.
نطاق درجة الحرارة:
درجة حرارة التشغيل والتخزين: -52 درجة مئوية إلى +177 درجة مئوية.
التوافق الكيميائي:
يوفر عزل FEP مقاومة كيميائية وهو مناسب للاستخدام في البيئات الصناعية المشتركة.
تحذير: التعرض المطول لدرجات الحرارة التي تقل عن -34 درجة مئوية قد يسبب فشل الختم.
ميزات المنتج
التثبيت السهل: BLAY NEVADA 330930-040-00-00 لها طول قياسي 4 أمتار وموصل مخصص يسهل الاتصال السريع بالتحقيقات والمعدات الأخرى في نظام مراقبة الاهتزاز 3300 XL NSV.
متينة وموثوقة: نيفادا نيفادا 330930-040-00-00 المستعملة الموصلات النحاسية متعددة التقطعت بهم السبل تعزز مرونة الكابل ومتانته ، مما يجعله أقل عرضة للتلف الناتج عن الثناء المتكرر.
إشارة مستقرة: تحتوي نيفادا 330930-040-00-00 على موصلات عالية الجودة مع تصميم المعلمات الكهربائية المحسنة تقلل بشكل فعال من فقدان الإشارة وتداخلها.
التطبيقات
صناعة الطاقة: نيفادا 330930-040-00-00 تستخدم على نطاق واسع لمراقبة الاهتزاز للمعدات الدوارة الكبيرة مثل التوربينات البخارية والمولدات.
الصناعة البتروكيماوية: نيفادا 330930-040-00-00 المستخدمة لمراقبة الاهتزازات للضواغط والمضخات والمراوح وغيرها من المعدات في بيئات إنتاج كيميائية قابلة للاشتعال ومتفجر وتآكل للغاية.
صناعة التصنيع: يمكن أن يتم تجهيز نيفادا 330930-040-00-00-00 UESD لمختلف الآلات والمعدات الدوارة ، مثل المحركات ، وأدوات الآلات ، وآلات صب الحقن ، بنظام مراقبة الاهتزاز وهذا الكبل التمديد لتحقيق المراقبة في الوقت الفعلي وتحليل البيانات لحالة المعدات.
التثبيت والتوافق
1. متطلبات تكامل النظام
مطابقة الطول:
يجب إضافة طول كابل التمديد (4.0 م) إلى طول المسبار ليساوي طول النظام الكلي المشار إليه على مستشعر المرسل (على سبيل المثال ، 5 م أو 7 م).
مواصفات الأسلاك:
ينصح كابل pair الملتوي ثلاثي الموصلات (0.2-1.5 مم مربع).
أقصى مسافة الكابلات من مستشعر المرسل إلى المراقبة: 305 م.
2. حل حماية الموصل
لا يوجد غطاء وقائي افتراضيًا: اطلب الملحقات التالية بشكل منفصل:
03800000 (غطاء الحماية الذكور) + 03800001 (غطاء الحماية الإناث)
أو استخدم شريط السيليكون (03200006) ، ولكن لا تستخدم في بيئات زيت التوربينات.
