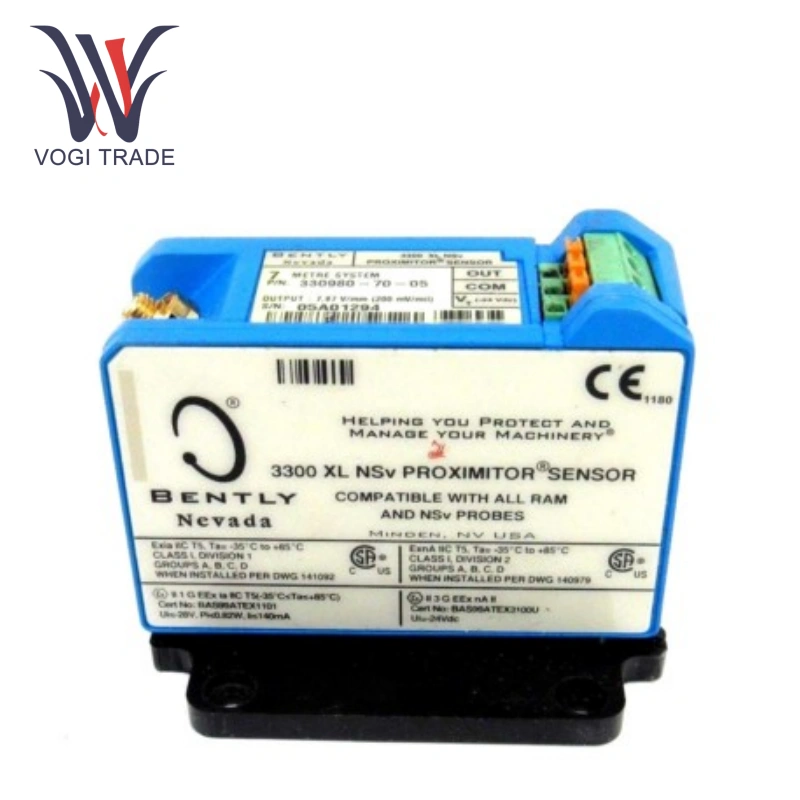

العلامة التجارية: نيفاداالوصف: نظام محول القرب NSVالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنإن نظام استشعار القرب من NVADA 330980-70-05 هو نظام سلسلة 3300 XL NSV لمراقبة إزاحة عمود العمود والاهتزاز والمرحلة الرئيسية في الآلات الدوارة. يتكون من مسبار NSV ، وكابل التمديد ، ومكبر للصوت القريب. تم تصميم مسبار الخيط للتكيف مع سيناريوهات التثبيت المحددة ، ويبلغ طوله 70 مم ، وهو مزود بموصل مخصص.
| تصنيع |
نيفادا |
| رقم النموذج |
330980-70-05 |
| رقم الطلب |
330980-70-05 |
| كتالوج |
3300XL |
| بلد المنشأ |
أمريكا |
| رمز HS |
8414909090 |
| البعد |
15*15*5cm |
| بُعد التعبئة |
18*18*8cm |
| وزن |
2 كجم |
نظرة عامة على المنتج
نطاق القياس: إزاحة عمود العمود من 0 إلى 5 مم (المدى الخطي) ، استجابة تردد قياس الاهتزاز: 0-500Hz.
الحساسية: 8MV/μM (خطأ خطي 1 ٪) ، نطاق جهد الخرج: -2V إلى -18V DC.
درجة حرارة التشغيل المسبار: -40 درجة مئوية إلى +125 درجة مئوية
درجة حرارة التشغيل القريبة: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة النسبية: 5 ٪ إلى 95 ٪ (غير تكثيف)
تصنيف الحماية: IP66.
ميزات المنتج
بليه نيفادا 330980-70-05 لديهم حساسية عالية من 8MV/μM و ± 1 ٪ خطأ الخطية يسمح للكشف عن تغييرات إزاحة العمود على مستوى الميكرون.
بليه نيفادا 330980-70-05 لديها نطاق درجة حرارة التشغيل الواسعة وحماية IP66 تجعلها مناسبة لبيئات درجات الحرارة العالية ، مثل محطات الطاقة والنباتات البتروكيماوية ، مما يقلل من تأثير البيئات القاسية على دقة المراقبة.
بليه نيفادا 330980-70-05 لديه تصميم مسبار بلا خيوط يستوعب مواقع التثبيت المتخصصة ، وكابل التمديد قابل للتخصيص في الطول لتلبية متطلبات الأسلاك لتخطيطات المعدات المتنوعة.
التطبيقات
BLAY NEVADA 330980-70-05 المستخدمة في إزاحة عمود التوربينات والمولدات ومراقبة الاهتزاز ، متوافق مع تركيب مقعد الأسطوانة عالي الضغط والضغط ، يمنع تآكل العمود وعدم التوازن الدوار.
بليه نيفادا 330980-70-05 UESD في ضاغط الطرد المركزي وتكسير رصد عمود ضاغط الغاز يتوافق مع درجات حرارة عالية وبيئات الزيت والغاز في منطقة المصنع ، مما يضمن التشغيل المستمر لوحدة الضاغط.
التثبيت والتكوين
330980-70-05 قابلة للتطبيق ومناسبة لخزائن التحكم عالية الكثافة أو تكامل اللوحة التقليدية.
خطوات التثبيت:
التحضير: تأكد من أن طول النظام الكلي هو 7.0 متر (طول التحقيق + طول كابل التمديد).
الاتصال: استخدم موصلات ClickLoc لتوصيل مجس ، كابل التمديد ، ومستشعر proximitor. تتميز الموصلات بآلية قفل لمنع تخفيف.
تأمين: تأمين مستشعر proximitor مع مسامير تثبيت اللوحة. تأكد من أن المحطة تحتوي على تصنيف IP54 الأدنى.
الأسلاك: الأسلاك الميدانية يمكن أن تصل إلى 305 متر كحد أقصى. استخدم كابلًا محميًا ثلاثي الموصلات لتقليل التداخل الكهرومغناطيسي (EMI). تجنب التدخل المتقاطع.
المعايرة: المعايرة الافتراضية هي AISI 4140 الصلب ؛ مطلوب المعايرة المخصصة للأهداف غير القياسية.

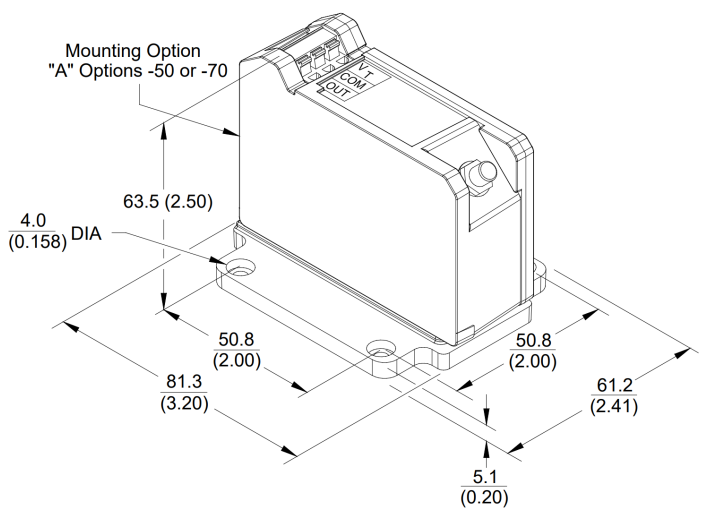

يسهل تصميم لوحة اللوحة النشر في المساحات المدمجة. توضح الصور التالية تكوينًا نموذجيًا للوحة:
