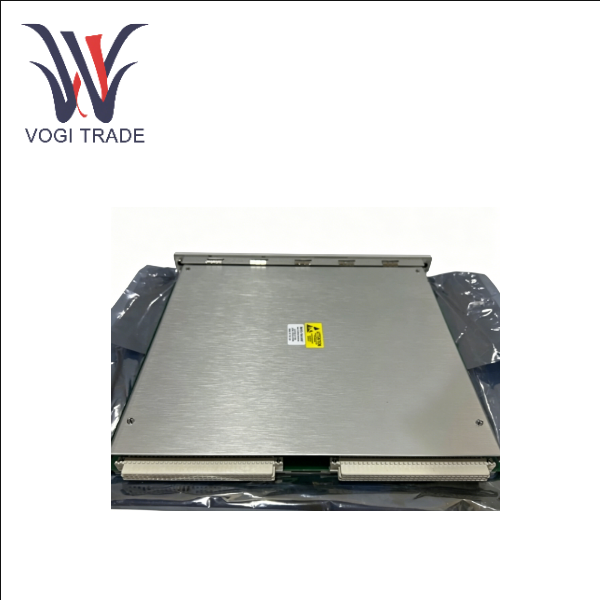

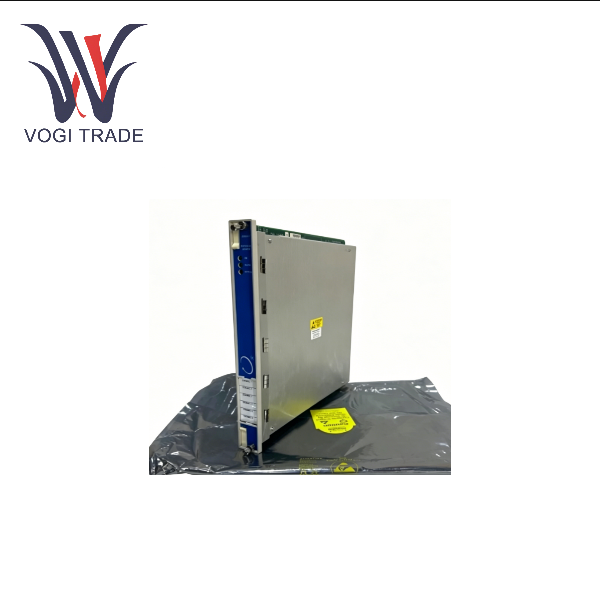

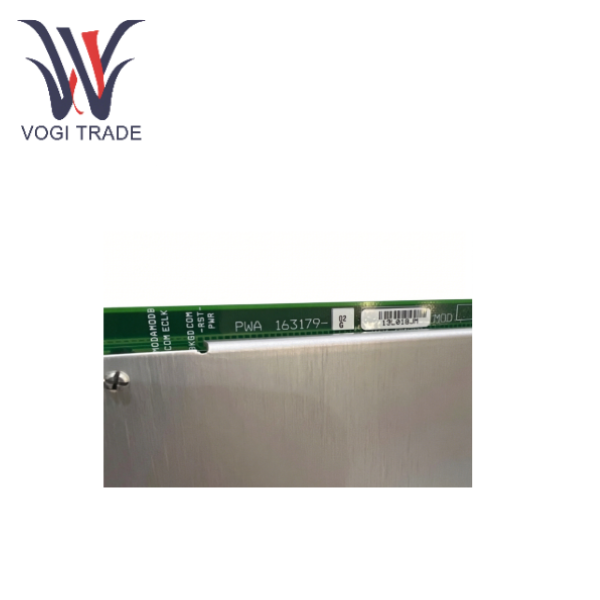

بنتلي نيفادا 3500/61 163179-02

نظرة عامة على المنتج

توفر الوحدات 3500/60 و61 ست قنوات لمراقبة درجة الحرارة وتقبل مدخلات درجة الحرارة لكاشف درجة الحرارة المقاومة (RTD) والمزدوجة الحرارية (TC).  تقوم الوحدات بتكييف هذه المدخلات ومقارنتها بنقاط ضبط التنبيه القابلة للبرمجة بواسطة المستخدم.

توفر 3500/60 و3500/61 وظيفة متطابقة باستثناء أن 3500/61 توفر مخرجات مسجل لكل قناة من قنواتها الست بينما لا توفر 3500/60 ذلك.

احتياطات الاستخدام

تنظيم صارم للأسلاك والتأريض

التأريض أحادي الطرف، لمنع ضوضاء الإشارة وتداخل الحلقة الأرضية، يجب أن تكون طبقة التدريع لكابل المستشعر مؤرضة أحادية الطرف، وعادةً ما تكون مقاومة التأريض أقل من 1Ω. ابتعد عن خطوط الكهرباء: يجب أن تتجنب خطوط إشارة درجة الحرارة العمل بالتوازي مع كابلات الطاقة العالية الطاقة. يوصى بالاحتفاظ بمسافة تزيد عن 50 سم أو تركيب أنابيب معدنية للحماية.

لاحظ أن العزل الكهربائي وتمييز الإصدار

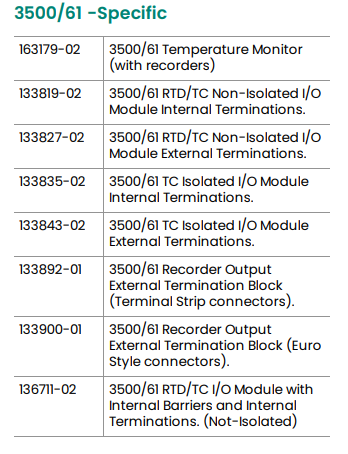

تحتوي الوحدة 3500/61 على نسختين: غير معزولة ومعزولة (معزولة TC). إذا تم استخدام الإصدار غير المعزول، فيجب على جميع جوانب الإدخال/الإخراج مشاركة نفس النقطة المرجعية الأرضية لتجنب التشغيل الخاطئ الناتج عن اختلاف الجهد الأرضي. إذا تم استخدام الإصدار المعزول، فيمكنه عادةً توفير ما يصل إلى 250 فولت تيار مستمر من العزل بين القنوات، مما يمكنه حماية النظام بشكل أفضل من التداخل الكهربائي القوي الخارجي. قبل توصيل الأسلاك، تأكد من تأكيد الإصدار المحدد للوحدة.

متطلبات التكوين التكرار عالية

إذا كان نظامك يعتمد تكوين تكرار الوحدة الثلاثية (TMR) لتعزيز السلامة، فيجب تركيب أجهزة مراقبة درجة الحرارة 3500/61 في مجموعات متجاورة مكونة من ثلاث وحدات على الحامل. سيضمن النظام دقة القياس وتجنب نقاط الفشل الفردية من خلال منطق التصويت المحدد.

القدرة على التكيف مع بيئات التشغيل والصيانة

تم تصميم الوحدة 3500/60&61 عادةً للبيئات الصناعية القاسية، مع نطاق درجة حرارة التشغيل عادةً بين -30 درجة مئوية و+65 درجة مئوية. ومع ذلك، لا يزال من الضروري التأكد من أن بيئة التثبيت تلبي متطلبات درجة الحماية الخاصة بها. وظيفة التبديل السريع: يدعم نظام 3500 عادةً التبديل السريع للوحدات، مما يعني أنه يمكن استبدال الوحدات المعيبة حتى عندما لا يتم تشغيل النظام، مما يقلل بشكل كبير من وقت التوقف عن الصيانة. ومع ذلك، قبل إجراء أي عمليات أسلاك أو توصيل وفصل، لا يزال يوصى باتباع إجراءات تشغيل السلامة في الموقع بدقة.

إذا واجهت تقلبات في الإشارة أو أضواء حالة غير طبيعية للوحدة أثناء تصحيح الأخطاء في الموقع، فمن المستحسن أن تتحقق أولاً من حالة التأريض لطبقة حماية الأسلاك وما إذا كانت معلمات التكوين في البرنامج متسقة

التطبيقات

في صناعة توليد الطاقة، من بين الأنواع المختلفة لمحطات الطاقة، يعد 3500/61 مكونًا رئيسيًا يضمن التشغيل الآمن للمعدات الأساسية.

ويستخدم على نطاق واسع في محطات الطاقة التي تعمل بالفحم والغاز والطاقة النووية

للمراقبة في الوقت الحقيقي لدرجة حرارة الأجزاء الرئيسية مثل المحامل والملفات الخاصة بمجموعات مولدات التوربينات البخارية.

محطات الطاقة الكهرومائية، تراقب درجة حرارة التشغيل لوحدات توليد الطاقة الكهرومائية الكبيرة.

مراقبة المعدات الكهربائية، لرصد دقيق لدرجة حرارة المعدات الكهربائية الهامة مثل المولدات والمحولات والكابلات لمنع تلف المعدات أو حوادث السلامة الناجمة عن ارتفاع درجة الحرارة.

النفط والغاز والصناعة الكيميائية

يعد هذا أحد أهم مجالات التطبيق لـ 3500/61، والذي يستخدم لمنع الأعطال الميكانيكية وعمليات إيقاف التشغيل غير المخطط لها الناتجة عن درجة الحرارة الزائدة:

حماية وحدة كبيرة، للمراقبة الدقيقة لدرجة حرارة تشغيل ضواغط الطرد المركزي، والضواغط الترددية، ومجموعات المضخات، وتوربينات الغاز.

خطوط الأنابيب ومرافق الإنتاج، لمراقبة درجة حرارة المضخات والضواغط وخطوط الأنابيب المختلفة في منشآت إنتاج النفط والغاز لضمان سلامة وكفاءة عمليات الإنتاج.

عمليات الإنتاج الكيميائي، لمراقبة درجة حرارة مختلف أوعية التفاعل، وصهاريج التخزين، ومعدات المعالجة في التفاعلات الكيميائية المعقدة وعمليات الإنتاج لضمان الإنتاج الآمن. تم تصميم وحدة الهندسة البحرية والمحيطات 3500/61 لتتوافق مع العديد من المعايير البحرية الدولية، مثل تصنيف DNV GL للسفن والوحدات البحرية (CSU) ومواصفات السفن المصنوعة من الفولاذ ABS، مما يجعلها مثالية للاستخدام في البيئات البحرية القاسية:

أنظمة الدفع البحرية، تراقب درجة حرارة محركات السفن ومحركات الدفع وعلب التروس.

معدات المنصات البحرية

يستخدم لمراقبة درجة الحرارة وحماية المعدات الدوارة الرئيسية في منصات الحفر البحرية ومرافق الإنتاج.
